Izolacja fundamentów - pionowa i pozioma, przekrój, drenaż

Izolacja fundamentów jest jednym z tych etapów budowy, których po zasypaniu wykopu prawie nie widać, ale od których zależy trwałość całego domu. To ona chroni ściany fundamentowe, piwnice, posadzki i strefę przyziemia przed wilgocią, wodą gruntową, wodą opadową, przemarzaniem oraz uszkodzeniami materiałów. Dobrze wykonana izolacja fundamentów nie polega na "posmarowaniu ściany czarną masą", lecz na stworzeniu ciągłego układu: izolacji poziomej, pionowej, termicznej, ochronnej, a czasem również drenażu i dodatkowych uszczelnień detali.

Dlaczego izolacja fundamentów jest tak ważna?

Fundament znajduje się w najtrudniejszym miejscu budynku: w gruncie, czyli tam, gdzie stale pojawia się wilgoć, woda opadowa, zmienne temperatury, sole, napór ziemi i ryzyko uszkodzeń mechanicznych. Nawet jeśli działka wydaje się sucha, ściany fundamentowe mają kontakt z wilgocią gruntową i wodą, która po deszczu lub roztopach spływa w stronę budynku.

Zawilgocony fundament to nie tylko mokra ściana w piwnicy. Wilgoć może podciągać kapilarnie do wyższych partii budynku, pogarszać izolacyjność cieplną przegród, przyspieszać degradację materiałów, powodować odspajanie tynków, rozwój pleśni, korozję elementów stalowych i niszczenie wykończenia. W domu bez piwnicy problem może pojawić się jako wilgoć przy posadzce, zapach stęchlizny, mokre narożniki albo wykwity na ścianach przy podłodze.

Izolacja fundamentów musi więc działać jak system. Sama warstwa przeciwwilgociowa nie wystarczy, jeśli zostanie przerwana w narożu. Dobra masa hydroizolacyjna nie pomoże, jeśli zasypka uszkodzi ją kamieniami. Drenaż nie zastąpi izolacji, jeśli woda będzie napierać na ścianę. O trwałości decyduje połączenie kilku elementów: projektu, materiałów, przygotowania podłoża, ciągłości warstw i ochrony przed uszkodzeniem.

Od czego zależy dobór izolacji fundamentów?

Izolację fundamentów dobiera się przede wszystkim do warunków wodno-gruntowych. Inaczej zabezpiecza się fundament w suchym, przepuszczalnym piasku, a inaczej budynek posadowiony w glinie, na działce ze spływem wody, wysokim poziomem wód gruntowych albo piwnicą poniżej terenu.

Najważniejsze pytania przed wyborem izolacji są bardzo praktyczne: czy budynek ma piwnicę, jaki jest poziom wód gruntowych, czy grunt przepuszcza wodę, czy woda może okresowo spiętrzać się przy ścianach, czy działka ma spadek w stronę domu, czy przewidziano drenaż i gdzie zostanie odprowadzona deszczówka.

Znaczenie ma również technologia fundamentu. Ściana z bloczków betonowych wymaga innego przygotowania niż monolityczna ściana żelbetowa. Płyta fundamentowa ma inne detale niż ławy i ściany fundamentowe. Dom bez piwnicy ma zwykle mniejsze ryzyko naporu wody na ściany użytkowe, ale nadal wymaga skutecznej izolacji poziomej i ochrony strefy przyziemia.

Dobór izolacji powinien wynikać z projektu, badań geotechnicznych i realnych warunków na działce. Najgorsze podejście to kopiowanie rozwiązania z innej budowy, bo "u sąsiada tak zrobili". Sąsiednia działka może mieć inny układ warstw gruntu, inny poziom wody i inny sposób odprowadzenia opadów.

Rodzaje izolacji fundamentów

Izolacja fundamentów nie jest jedną warstwą. W typowym budynku można wyróżnić izolację poziomą, pionową, przeciwwilgociową, przeciwwodną, termiczną oraz ochronną. Często dochodzi do tego drenaż, warstwa separacyjna, fasety w narożach, taśmy uszczelniające i uszczelnienia przejść instalacyjnych.

Izolacja pozioma odcina podciąganie wilgoci z fundamentu do ścian nad ziemią. Układa się ją m.in. między ławą a ścianą fundamentową oraz między ścianą fundamentową a ścianą parteru, zależnie od projektu i technologii. Jej ciągłość jest kluczowa, bo przerwa w izolacji poziomej może stać się drogą wilgoci do wnętrza budynku.

Izolacja pionowa chroni zewnętrzną powierzchnię ściany fundamentowej przed wilgocią lub wodą z gruntu. To ona jest najczęściej widoczna podczas budowy jako czarna, mineralna lub membranowa warstwa na ścianie fundamentowej. Musi być szczelna, ciągła, dobrze związana z podłożem i chroniona przed uszkodzeniem podczas zasypywania.

Izolacja przeciwwilgociowa zabezpiecza przed wilgocią gruntową i wodą niewywierającą ciśnienia. Stosuje się ją w prostszych warunkach, gdy grunt jest przepuszczalny, a woda nie spiętrza się przy fundamencie. Nie powinna być stosowana jako jedyne zabezpieczenie tam, gdzie występuje okresowy lub stały napór wody.

Izolacja przeciwwodna jest potrzebna przy trudniejszych warunkach: wysokim poziomie wód gruntowych, wodzie pod ciśnieniem, gruntach słabo przepuszczalnych, piwnicach, garażach podziemnych i miejscach, w których woda może zalegać przy ścianie. Wymaga staranniejszego projektu, mocniejszych materiałów i lepszej kontroli detali.

Izolacja termiczna ogranicza straty ciepła przez fundament i strefę przyziemia. Najczęściej wykonuje się ją z płyt odpornych na wilgoć i nacisk, np. XPS lub odpowiednich płyt fundamentowych. Przy piwnicach ocieplenie poprawia komfort użytkowania, a w domach bez piwnicy ogranicza mostki termiczne przy podłodze na gruncie.

Izolacja ochronna zabezpiecza hydroizolację przed uszkodzeniem mechanicznym. Może to być warstwa płyt termoizolacyjnych, mat drenażowych, płyt ochronnych albo folii kubełkowej stosowanej zgodnie z funkcją przewidzianą przez system. Ważne: warstwa ochronna nie może być traktowana jako zamiennik właściwej hydroizolacji.

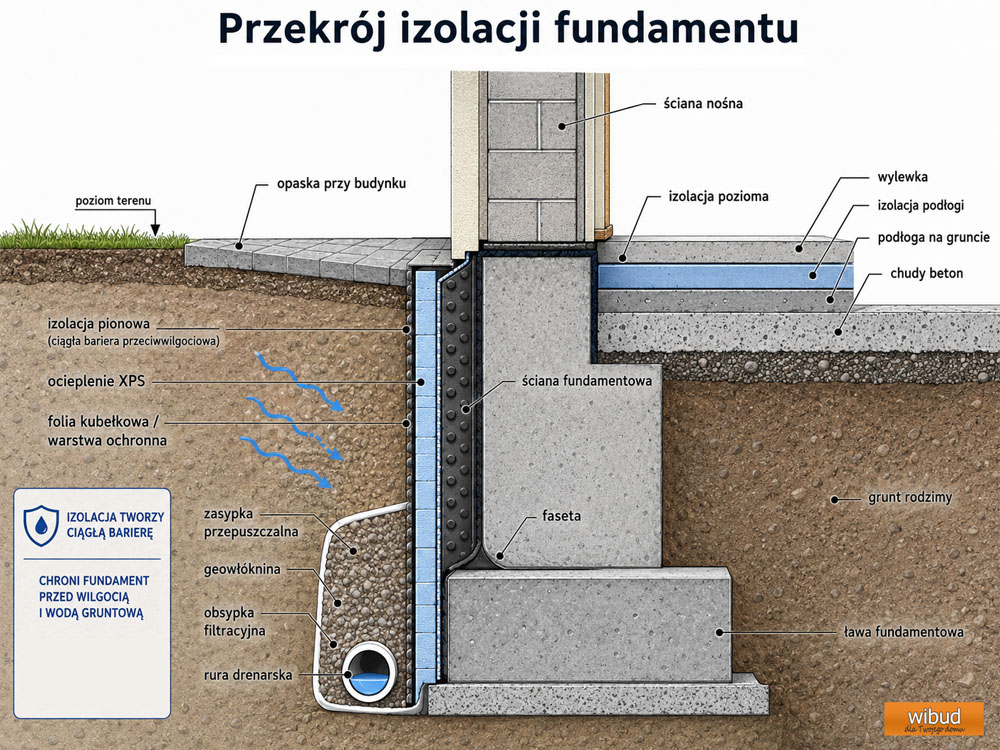

Przekrój izolacji fundamentu

Fraza "przekrój izolacji fundamentu" jest często wyszukiwana, ponieważ inwestorzy chcą zobaczyć nie tylko nazwę materiału, ale cały układ warstw. To bardzo dobre podejście. W fundamentach najważniejsze jest bowiem to, jak poszczególne elementy łączą się ze sobą: ława, ściana, izolacja pozioma, izolacja pionowa, faseta, ocieplenie, drenaż, zasypka i strefa cokołu.

W tym miejscu warto wstawić grafikę pokazującą przekrój izolacji fundamentu. Najlepiej, aby grafika nie była tylko ozdobna, ale edukacyjna: powinna pokazywać warstwy, kierunek działania wody, połączenie izolacji poziomej z pionową oraz ochronę hydroizolacji przed uszkodzeniem.

Przykładowy przekrój izolacji fundamentu w domu na ławach może obejmować:

• Grunt rodzimy

  Warstwa, w której posadowiony jest budynek. Jej rodzaj i wilgotność mają wpływ na dobór izolacji, głębokość posadowienia, drenaż i sposób zasypywania wykopu.

• Ławę fundamentową lub płytę fundamentową

  Element konstrukcyjny przenoszący obciążenia z budynku na grunt. W przypadku ław ważny jest detal styku ławy ze ścianą fundamentową, bo to jedno z najbardziej newralgicznych miejsc izolacji.

• Izolację poziomą na ławie lub pod ścianą fundamentową

  Odcina podciąganie wilgoci z dolnych warstw fundamentu. Musi być połączona z izolacją pionową tak, aby nie powstała przerwa w narożu.

• Ścianę fundamentową

  Może być wykonana z bloczków betonowych, betonu monolitycznego, elementów szalunkowych lub innych rozwiązań. Jej powierzchnia powinna być przygotowana pod hydroizolację: równa, nośna, bez ostrych zadziorów i luźnych fragmentów.

• Fasetę w narożu

  Zaokrąglenie lub wyoblenie w miejscu styku ławy i ściany. Ułatwia ciągłe przejście izolacji pionowej na poziomą i ogranicza ryzyko pęknięcia warstwy w ostrym kącie.

• Gruntowanie podłoża

  Poprawia przyczepność wybranego systemu izolacyjnego. Rodzaj gruntu lub primera musi być zgodny z masą, papą, szlamem albo membraną używaną jako hydroizolacja.

• Hydroizolację pionową

  Właściwa warstwa przeciwwilgociowa lub przeciwwodna. Może być wykonana z mas bitumicznych, mas polimerowo-bitumicznych, szlamów mineralnych, pap, membran lub systemów specjalnych. Musi mieć odpowiednią grubość i liczbę warstw.

• Izolację termiczną fundamentu

  Najczęściej płyty XPS lub inne materiały dopuszczone do kontaktu z gruntem. Ocieplenie powinno być odporne na wilgoć, nacisk gruntu i uszkodzenia mechaniczne.

• Warstwę ochronną lub drenażową

  Chroni hydroizolację i termoizolację przed uszkodzeniem podczas zasypywania. W niektórych układach pełni też funkcję drenażową, ale tylko wtedy, gdy jest połączona z realnym odprowadzeniem wody.

• Drenaż opaskowy

  Stosowany wtedy, gdy jest potrzebny i ma gdzie odprowadzić wodę. Składa się zwykle z rury drenarskiej, obsypki filtracyjnej, geowłókniny i studzienek kontrolnych. Nie powinien być wykonywany przypadkowo.

• Zasypkę przepuszczalną i zagęszczaną warstwami

  Zasypka nie może uszkadzać izolacji. Kamienie, gruz i przypadkowy grunt z wykopu mogą przeciąć lub zgnieść warstwy ochronne. Zasypywanie powinno być prowadzone etapami i ostrożnie.

• Strefę cokołu

  To miejsce przejścia fundamentu w elewację. Musi być odporne na wodę rozbryzgową, śnieg, mróz i uszkodzenia mechaniczne. Izolacja pionowa powinna być wyprowadzona odpowiednio powyżej poziomu terenu.

Izolacja pozioma fundamentów

Izolacja pozioma fundamentów jest jedną z najważniejszych warstw zabezpieczających budynek przed podciąganiem wilgoci z gruntu. Jej zadaniem jest przerwanie drogi, którą woda mogłaby kapilarnie przemieszczać się z ławy, ściany fundamentowej lub podłoża do ścian nadziemia i podłogi na gruncie. W praktyce to cienka, ale bardzo ważna bariera, której po wymurowaniu ścian nie da się łatwo poprawić bez kosztownych prac.

Najczęściej mówi się o izolacji poziomej pod ścianami, ale w rzeczywistości w budynku występuje kilka poziomych odcięć przeciwwilgociowych. Jedno może znajdować się na ławie fundamentowej, drugie na wierzchu ściany fundamentowej pod ścianą parteru, a kolejne w układzie podłogi na gruncie. Wszystkie te warstwy powinny ze sobą współpracować. Izolacja pozioma nie może kończyć się przypadkowo ani tworzyć przerw w narożach.

W domu bez piwnicy izolacja pozioma ma szczególne znaczenie przy połączeniu ściany fundamentowej, ściany nośnej i podłogi na gruncie. Jeżeli izolacja podłogi nie zostanie połączona z izolacją poziomą pod ścianą, wilgoć może pojawić się przy listwach, tynkach i narożnikach przy podłodze. Taki błąd często wychodzi dopiero po wykończeniu wnętrz, gdy naprawa jest trudna i uciążliwa.

W domu z piwnicą izolacja pozioma musi dodatkowo współpracować z izolacją pionową ścian piwnicznych i izolacją posadzki. W tym przypadku stawką jest nie tylko ochrona ścian nadziemia, ale też szczelność pomieszczeń znajdujących się poniżej poziomu terenu. Każda nieciągłość może stać się drogą wody lub wilgoci do wnętrza.

Gdzie układa się izolację poziomą?

Typowe miejsca wykonania izolacji poziomej zależą od projektu, technologii fundamentów i tego, czy budynek ma piwnicę. W najprostszym wariancie izolację układa się na ścianie fundamentowej pod ścianą parteru. W wielu rozwiązaniach stosuje się także izolację na ławie fundamentowej lub w poziomie połączenia ławy ze ścianą fundamentową. Osobną warstwą jest izolacja podłogi na gruncie, która powinna być szczelnie połączona z izolacją ścian.

• Na ławie fundamentowej

  Izolacja pozioma na ławie ogranicza podciąganie wilgoci do ściany fundamentowej. Jest szczególnie ważna przy ławach betonowych wykonywanych w gruncie oraz tam, gdzie ściana fundamentowa jest murowana z bloczków betonowych. Musi być ułożona na równym podłożu i zabezpieczona przed uszkodzeniem podczas murowania.

• Pod ścianą parteru

  To jedna z najważniejszych warstw w domu bez piwnicy. Oddziela ścianę od fundamentu i zatrzymuje wilgoć, która mogłaby podciągać do muru. Powinna być wykonana z materiału odpornego na nacisk ściany i ułożona z odpowiednimi zakładami.

• Pod podłogą na gruncie

  Izolacja pozioma podłogi na gruncie chroni posadzkę i warstwy wykończeniowe przed wilgocią z podłoża. Najważniejsze jest jej połączenie z izolacją ścian. Przerwa między izolacją podłogi a izolacją poziomą ściany to częsty mostek wilgoci.

• W piwnicy - pod posadzką i przy ścianach

  W budynku podpiwniczonym izolacja pozioma posadzki musi łączyć się z izolacją pionową ścian piwnicznych. W praktyce jest to jeden z trudniejszych detali, bo trzeba zachować szczelność w narożu, przy ławie, płycie, dylatacjach i przejściach instalacyjnych.

Z czego wykonuje się izolację poziomą?

Do izolacji poziomej stosuje się materiały odporne na wilgoć, nacisk i starzenie. Najczęściej są to papy fundamentowe, membrany, folie izolacyjne o odpowiednich parametrach, masy hydroizolacyjne oraz rozwiązania systemowe. Wybór zależy od miejsca zastosowania i warunków wodno-gruntowych.

W izolacji poziomej bardzo ważna jest odporność na przebicie i zgniatanie. Materiał leży pod ścianą lub warstwami podłogi, więc nie może być przypadkową cienką folią budowlaną. Powinien być przeznaczony do izolacji fundamentów i ułożony zgodnie z instrukcją producenta. Szczególną uwagę trzeba zwrócić na zakłady, naroża, połączenia z izolacją pionową i przejścia przy instalacjach.

Połączenie izolacji poziomej z pionową

Najważniejszy detal przy izolacji poziomej to jej połączenie z izolacją pionową. Woda najczęściej nie przechodzi przez środek dobrze wykonanej warstwy, lecz przez jej koniec, zakład, naroże albo miejsce styku z innym materiałem. Dlatego izolacja pozioma nie może być traktowana jako oddzielny pasek pod ścianą. Musi być elementem ciągłej bariery.

Na przekroju izolacji fundamentu warto wyraźnie pokazać, że izolacja pozioma wychodzi poza lico ściany lub jest tak ułożona, aby dało się ją szczelnie połączyć z izolacją pionową. Przy masach i szlamach ważne jest wykonanie fasety w narożu. Przy papach i membranach znaczenie mają zakłady, wywinięcia i sposób docisku. Przy podłodze na gruncie trzeba doprowadzić izolację pod posadzką do izolacji poziomej ścian.

Najczęstsze błędy przy izolacji poziomej

Błędy przy izolacji poziomej są szczególnie groźne, bo po wymurowaniu ścian stają się bardzo trudne do naprawy. Najczęściej wynikają z pośpiechu, złego przygotowania podłoża, użycia przypadkowych materiałów albo braku kontroli połączeń.

• Użycie zbyt słabej folii

  Cienka folia budowlana może zostać przebita, zgnieciona albo uszkodzona podczas murowania. Izolacja pozioma pod ścianą powinna być wykonana z materiału przeznaczonego do takiej pracy.

• Brak odpowiednich zakładów

  Pasy papy, folii lub membrany muszą być łączone z zakładem zgodnym z systemem. Zbyt mały zakład albo niedokładne połączenie tworzy drogę dla wilgoci.

• Nierówne lub zabrudzone podłoże

  Ostre grudki zaprawy, kamienie, pył i nierówności mogą uszkodzić warstwę izolacji albo sprawić, że nie będzie leżała stabilnie pod ścianą.

• Niepołączenie z izolacją podłogi

  To bardzo częsty błąd w domach bez piwnicy. Izolacja pozioma ścian i izolacja podłogi na gruncie muszą tworzyć jeden układ. Inaczej wilgoć może pojawić się przy krawędzi posadzki.

• Przerwanie izolacji przez instalacje

  Przejścia rur, przewodów i tulei muszą być uszczelnione. Każde przebicie izolacji jest potencjalnym miejscem zawilgocenia.

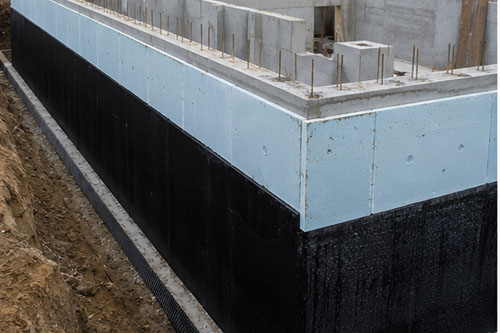

Izolacja pionowa fundamentów

Izolacja pionowa fundamentów zabezpiecza ściany fundamentowe i ściany piwnic od strony gruntu. To ona chroni beton, bloczki, zaprawy i warstwy wewnętrzne przed wilgocią gruntową, wodą opadową, wodą zalegającą przy budynku oraz - w trudniejszych warunkach - przed wodą wywierającą parcie. Dobrze wykonana izolacja pionowa powinna być szczelna, ciągła, dobrze związana z podłożem i zabezpieczona przed uszkodzeniem podczas zasypywania wykopu.

W praktyce izolacja pionowa fundamentu jest najbardziej "widoczną" częścią zabezpieczenia przeciwwilgociowego na budowie. To czarna, mineralna lub membranowa warstwa na zewnętrznej stronie ściany. Nie należy jednak oceniać jej tylko po kolorze i wyglądzie. Najważniejsze są: dobór materiału do warunków wodnych, grubość warstwy, przygotowanie podłoża, uszczelnienie naroży, połączenie z izolacją poziomą i ochrona przed gruntem.

Izolacja pionowa może być lekka, średnia lub ciężka - w zależności od obciążenia wodą. W suchym gruncie przepuszczalnym wystarczy zwykle izolacja przeciwwilgociowa. Przy gruncie gliniastym, wodzie zalegającej po deszczu, piwnicy albo wysokim poziomie wód gruntowych trzeba rozważyć izolację przeciwwodną. Błąd w doborze rodzaju izolacji jest jedną z najczęstszych przyczyn późniejszych problemów z wilgocią.

Co chroni izolacja pionowa?

Izolacja pionowa chroni zewnętrzną powierzchnię fundamentu przed wodą i wilgocią działającą od strony gruntu. Jej zadaniem jest zabezpieczenie materiału konstrukcyjnego, ale także ograniczenie wnikania wilgoci do wnętrza budynku i do wyższych warstw ścian. W domu z piwnicą ma bezpośredni wpływ na suchość pomieszczeń podziemnych. W domu bez piwnicy chroni ścianę fundamentową i strefę przyziemia.

• Przed wilgocią gruntową

  Wilgoć gruntowa działa na fundament prawie zawsze, nawet gdy działka wydaje się sucha. Izolacja pionowa ogranicza nasiąkanie ściany fundamentowej i chroni materiały przed długotrwałym zawilgoceniem.

• Przed wodą opadową

  Woda z deszczu, roztopów i rynien może spływać w stronę budynku. Jeżeli teren ma zły spadek albo grunt słabo przepuszcza wodę, ściana fundamentowa może być okresowo mocno zawilgocona.

• Przed wodą spiętrzającą się przy fundamencie

  W gruntach gliniastych i słabo przepuszczalnych woda może stać przy ścianie fundamentowej dłużej niż zakładano. Wtedy lekka izolacja przeciwwilgociowa może być niewystarczająca.

• Przed wodą pod ciśnieniem

  Przy wysokim poziomie wód gruntowych lub budynku z piwnicą izolacja pionowa musi być zaprojektowana jako izolacja przeciwwodna. W takim przypadku znaczenie mają nie tylko materiały, ale też szczelność detali, dylatacji i przejść instalacyjnych.

Przygotowanie podłoża pod izolację pionową

Izolacja pionowa działa tylko wtedy, gdy ma dobre podłoże. Ściana fundamentowa powinna być czysta, nośna, równa i pozbawiona ostrych krawędzi. Nie można nakładać hydroizolacji na pył, błoto, luźną zaprawę, mleczko cementowe, resztki szalunków, tłuste plamy albo nierówne spoiny. Takie miejsca osłabiają przyczepność i mogą tworzyć puste przestrzenie pod warstwą izolacyjną.

W ścianach z bloczków betonowych trzeba zwrócić uwagę na spoiny. Zbyt głębokie lub nierówne spoiny powinny zostać wyrównane. W ścianach betonowych trzeba usunąć raki, zadziorny i ostre występy po deskowaniu. Ubytki naprawia się zaprawą odpowiednią do systemu. Naroża zewnętrzne nie powinny być ostre, a naroża wewnętrzne - szczególnie styk ławy i ściany - powinny mieć wykonaną fasetę.

Gruntowanie jest osobnym etapem, którego nie warto pomijać. Primer lub preparat gruntujący poprawia przyczepność, wiąże pył i wyrównuje chłonność podłoża. Musi być zgodny z właściwym materiałem hydroizolacyjnym. Innego przygotowania może wymagać masa bitumiczna, innego szlam mineralny, a innego membrana klejona do podłoża.

Faseta w izolacji pionowej

Faseta to wyoblenie w narożu, najczęściej w miejscu styku ławy fundamentowej i ściany fundamentowej. Jej zadaniem jest umożliwienie płynnego przejścia izolacji przez naroże. Bez fasety hydroizolacja musi załamać się pod ostrym kątem, co zwiększa ryzyko pęknięcia, odspojenia albo zbyt cienkiej warstwy w najważniejszym miejscu.

Fasetę wykonuje się zwykle z zaprawy mineralnej, masy systemowej albo materiału wskazanego przez producenta hydroizolacji. Powinna być równa, dobrze związana z podłożem i dopasowana do rodzaju izolacji. W przekroju izolacji fundamentu warto ją wyraźnie oznaczyć, ponieważ jest jednym z detali, które odróżniają staranne wykonanie od przypadkowego smarowania ściany.

Materiały do izolacji pionowej

Do izolacji pionowej stosuje się różne materiały, ale ich dobór powinien wynikać z obciążenia wodą. Proste masy bitumiczne mogą być wystarczające przy izolacji przeciwwilgociowej w lekkich warunkach. Przy większym ryzyku wody zalegającej przy budynku stosuje się masy grubowarstwowe, elastyczne szlamy, papy, membrany lub rozwiązania systemowe. Przy piwnicach i wodzie pod ciśnieniem potrzebna jest izolacja przeciwwodna zaprojektowana jako szczelny układ.

Grubość izolacji pionowej

Przy izolacji pionowej grubość warstwy ma ogromne znaczenie. To, że ściana jest "czarna", nie oznacza jeszcze, że została poprawnie zaizolowana. Szczególnie przy masach grubowarstwowych liczy się grubość po wyschnięciu, a nie tylko ilość materiału rozprowadzona na ścianie. Zbyt cienka warstwa może pękać, mieć pory, nie mostkować rys i nie spełniać wymagań dla danego obciążenia wodą.

Wykonawca powinien nakładać izolację zgodnie z kartą techniczną produktu. Ważna jest liczba warstw, czas między warstwami, warunki pogodowe, temperatura podłoża i ochrona przed deszczem. W izolacjach przeciwwodnych często stosuje się dodatkowe wkładki zbrojące, taśmy w narożach i kontrolę grubości świeżej warstwy.

Ochrona izolacji pionowej przed zasypaniem

Izolacja pionowa jest narażona na uszkodzenia podczas zasypywania wykopu. Kamienie, gruz, zmarznięte bryły gruntu, ostre fragmenty betonu i zbyt agresywne zagęszczanie mogą przebić lub oderwać warstwę hydroizolacji. Dlatego przed zasypaniem trzeba ją zabezpieczyć.

Funkcję ochronną mogą pełnić płyty XPS, maty ochronne, płyty drenażowe, geowłókniny lub folia kubełkowa stosowana zgodnie z przeznaczeniem. Ważne jest, aby warstwa ochronna nie uszkadzała hydroizolacji i nie tworzyła kieszeni, w których będzie stała woda. Jeżeli stosuje się folię kubełkową, trzeba pamiętać, że nie zastępuje ona właściwej izolacji pionowej.

Izolacja pionowa a drenaż

Drenaż może zmniejszyć ilość wody działającej na fundament, ale nie jest zamiennikiem izolacji pionowej. Dobrze wykonany drenaż odbiera wodę z gruntu i odprowadza ją do bezpiecznego miejsca. Izolacja pionowa chroni ścianę przed wodą, która mimo wszystko znajduje się w gruncie. Te dwa elementy mogą się uzupełniać, ale nie powinny być mylone.

W praktyce błąd polega często na założeniu, że skoro jest drenaż, można wykonać słabszą izolację. To ryzykowne. Drenaż może się zamulić, zostać źle ułożony, nie mieć odpływu albo nie poradzić sobie z wodą po intensywnych opadach. Izolacja pionowa powinna być dobrana do warunków, a drenaż traktowany jako element wspomagający.

Najczęstsze błędy przy izolacji pionowej

• Nakładanie izolacji na brudne podłoże

  Pył, błoto, luźna zaprawa i mleczko cementowe ograniczają przyczepność. Izolacja może się odspoić albo tworzyć puste miejsca, przez które z czasem dostanie się woda.

• Brak fasety przy ławie

  Ostre naroże między ławą i ścianą jest trudne do szczelnego zaizolowania. Brak fasety zwiększa ryzyko pęknięcia izolacji w jednym z najważniejszych miejsc.

• Zbyt cienka warstwa masy

  Jedna cienka warstwa nie wystarczy w trudniejszych warunkach. Grubość izolacji powinna odpowiadać wymaganiom systemu i rodzajowi obciążenia wodą.

• Brak uszczelnienia przejść instalacyjnych

  Rury i przewody przechodzące przez ścianę fundamentową są częstym miejscem przecieków. Potrzebne są manszety, tuleje, kołnierze albo inne systemowe rozwiązania.

• Uszkodzenie izolacji podczas zasypywania

  Nawet dobrze wykonana izolacja może zostać zniszczona przez gruz, kamienie lub zbyt mocne zagęszczanie przy ścianie. Warstwa ochronna jest konieczna, szczególnie przy głębszych fundamentach.

• Kończenie izolacji zbyt nisko w strefie cokołu

  Izolacja pionowa powinna chronić także strefę przy poziomie terenu. Woda rozbryzgowa, śnieg i wilgoć przy gruncie mogą wnikać w cokół, jeśli izolacja kończy się za nisko.

Izolacja przeciwwilgociowa a przeciwwodna

Jednym z najczęstszych nieporozumień jest traktowanie każdej izolacji fundamentów tak samo. Tymczasem izolacja przeciwwilgociowa i przeciwwodna to nie są synonimy. Różnią się obciążeniem, do którego są przeznaczone, wymaganiami wykonawczymi i odpornością na wodę.

Izolacja przeciwwilgociowa jest przeznaczona do ochrony przed wilgocią gruntową i wodą, która nie wywiera parcia hydrostatycznego. Sprawdza się w prostych warunkach, gdy grunt jest przepuszczalny, woda nie zalega przy budynku, a drenaż lub spadki terenu ograniczają zawilgocenie ścian.

Izolacja przeciwwodna jest potrzebna wtedy, gdy woda może czasowo lub stale napierać na ścianę. Dotyczy to piwnic, garaży podziemnych, gruntów słabo przepuszczalnych, działek z wysokim poziomem wód gruntowych i miejsc, gdzie woda opadowa może się spiętrzać. Taka izolacja wymaga większej staranności, odpowiednich materiałów i kontroli detali.

Materiały do izolacji fundamentów

Materiał do izolacji fundamentów powinien być dobrany do warunków, podłoża i funkcji warstwy. Nie ma jednego najlepszego produktu do wszystkich sytuacji. Inny materiał sprawdzi się jako izolacja przeciwwilgociowa domu bez piwnicy, inny jako ciężka hydroizolacja piwnicy, a jeszcze inny jako uszczelnienie strefy cokołu.

W praktyce najczęściej stosuje się masy bitumiczne, masy polimerowo-bitumiczne KMB lub PMBC, elastyczne szlamy mineralne, papy, membrany, folie i płyty ochronno-drenażowe. Coraz częściej spotyka się też systemy hybrydowe, które łączą cechy mas mineralnych i polimerowych.

Ocieplenie fundamentów

Ocieplenie fundamentów ogranicza straty ciepła przez strefę przyziemia i zmniejsza ryzyko mostków termicznych przy podłodze na gruncie. W domach z piwnicą wpływa też na komfort użytkowania pomieszczeń podziemnych. W domach bez piwnicy pomaga utrzymać cieplejszą strefę przy ścianach zewnętrznych i ograniczyć wychładzanie posadzki.

Do ocieplania fundamentów stosuje się materiały odporne na wilgoć, obciążenia i kontakt z gruntem. Najczęściej jest to XPS, czyli polistyren ekstrudowany, albo specjalne płyty przeznaczone do fundamentów. Zwykły materiał o dużej nasiąkliwości może po latach stracić parametry, jeśli będzie pracował w wilgotnym gruncie.

Ocieplenie nie może uszkadzać hydroizolacji. Płyty przykleja się zwykle materiałem zgodnym z systemem izolacyjnym, bez rozpuszczalników niszczących masy bitumiczne. Nie powinno się mechanicznie kołkować izolacji poniżej terenu w sposób, który przebija hydroizolację, chyba że system przewiduje konkretne rozwiązanie i uszczelnienie.

Drenaż opaskowy a izolacja fundamentów

Drenaż opaskowy może wspomagać ochronę fundamentów, ale nie zastępuje hydroizolacji. Jego zadaniem jest odprowadzenie nadmiaru wody z gruntu przy budynku, a nie uszczelnienie ściany. Jeśli hydroizolacja jest słaba, przerwana lub uszkodzona, sam drenaż nie rozwiąże problemu.

Drenaż ma sens tylko wtedy, gdy woda ma gdzie odpłynąć. Rura drenarska ułożona wokół domu bez odbiornika wody może stać się magazynem wilgoci przy fundamencie. Ważne są spadki, obsypka filtracyjna, geowłóknina, studzienki kontrolne i zabezpieczenie przed zamuleniem.

Drenażu nie należy projektować automatycznie przy każdym domu. W niektórych warunkach jest bardzo pomocny, w innych może być zbędny, a w jeszcze innych wymaga szczególnej ostrożności. Decyzja powinna wynikać z badań gruntu, poziomu wód, ukształtowania terenu i sposobu odprowadzenia wody.

Izolacja fundamentów w domu z piwnicą

Dom z piwnicą wymaga znacznie większej uwagi niż budynek bez podpiwniczenia, ponieważ ściany podziemne są jednocześnie przegrodą użytkową. Jeśli izolacja zawiedzie, skutki są widoczne od razu: mokre ściany, przecieki, wykwity, zapach wilgoci, niszczące się tynki i problemy z wykończeniem.

W piwnicy ważna jest odporność na wodę napierającą z gruntu, szczelność przejść instalacyjnych, połączenie ścian z płytą lub ławą, izolacja posadzki, dylatacje i detal cokołu. Trzeba też uwzględnić wentylację i ogrzewanie, bo nawet najlepsza hydroizolacja nie rozwiąże problemu wilgoci eksploatacyjnej wewnątrz pomieszczeń.

Przy piwnicach nie warto oszczędzać na projekcie hydroizolacji. Naprawa izolacji od zewnątrz po zasypaniu budynku oznacza odkopywanie ścian, demontaż opasek, tarasów, schodów, podjazdów i zieleni. Koszt błędu może być wielokrotnie większy niż różnica między słabym a dobrym systemem na etapie budowy.

Izolacja fundamentów w domu bez piwnicy

W domu bez piwnicy izolacja fundamentów bywa bagatelizowana, bo inwestorzy zakładają, że skoro nie ma pomieszczeń pod ziemią, problem wilgoci jest mniejszy. To tylko częściowo prawda. Brak piwnicy zmniejsza ryzyko przecieków do pomieszczeń podziemnych, ale nie usuwa ryzyka podciągania wilgoci do ścian i podłogi na gruncie.

Najważniejsze są izolacje poziome: pod ścianami i w układzie podłogi na gruncie. Muszą być ze sobą połączone, aby stworzyć ciągłą barierę. Jeżeli izolacja podłogi kończy się przed ścianą albo nie łączy się z izolacją ściany, wilgoć może pojawić się właśnie przy krawędzi posadzki.

Izolacja pionowa ścian fundamentowych nadal jest potrzebna, bo chroni beton lub bloczki przed wilgocią z gruntu. Ocieplenie fundamentu ogranicza mostki termiczne, a poprawne ukształtowanie terenu i odprowadzenie wody z rynien zmniejsza zawilgocenie strefy przy budynku.

Jak wykonać izolację fundamentów krok po kroku?

Kolejność prac zależy od technologii, ale ogólna logika jest podobna: najpierw trzeba przygotować podłoże, potem wykonać izolację poziomą i pionową, następnie zabezpieczyć ją przed uszkodzeniem, ocieplić fundament i dopiero wtedy zasypać wykop.

Krok 1 - ocena warunków wodno-gruntowych

Przed wykonaniem izolacji trzeba wiedzieć, przed czym ma chronić. Badania geotechniczne, poziom wód gruntowych, rodzaj gruntu i ukształtowanie działki decydują o tym, czy wystarczy izolacja przeciwwilgociowa, czy potrzebna jest izolacja przeciwwodna i drenaż.

Krok 2 - przygotowanie ściany fundamentowej

Ściana powinna być oczyszczona, równa i nośna. Trzeba usunąć luźne fragmenty, mleczko cementowe, pył, ostre zadziorny, resztki zaprawy i zabrudzenia. Ubytki wypełnia się zaprawą naprawczą. Spoiny w bloczkach powinny być wyrównane, a podłoże nie może mieć miejsc, które przebiją lub osłabią izolację.

Krok 3 - fasety i detale

W narożach wewnętrznych, zwłaszcza na styku ławy i ściany, wykonuje się fasety. To zaokrąglenia, które umożliwiają płynne przejście hydroizolacji. Na tym etapie trzeba też przewidzieć przepusty, rury, dylatacje i miejsca połączeń z izolacją poziomą.

Krok 4 - gruntowanie

Gruntowanie dobiera się do systemu. Inny preparat stosuje się pod masę bitumiczną, inny pod szlam mineralny, a jeszcze inny pod wybrane membrany. Celem jest poprawa przyczepności, ograniczenie pylenia i wyrównanie chłonności podłoża.

Krok 5 - wykonanie hydroizolacji

Hydroizolację nakłada się w liczbie warstw i grubości przewidzianej przez system. Szczególną uwagę trzeba zwrócić na naroża, zakłady, przejścia rur, dylatacje i połączenie izolacji pionowej z poziomą. Warstwa powinna wyschnąć lub związać przed zasypaniem, zgodnie z czasem podanym przez producenta.

Krok 6 - ocieplenie i warstwa ochronna

Płyty termoizolacyjne lub warstwy ochronne układa się tak, aby nie uszkodzić hydroizolacji. Klejenie powinno być zgodne z systemem. Warstwa ochronna musi wytrzymać zasypywanie i nacisk gruntu. Jeśli planowany jest drenaż, jego elementy trzeba połączyć z warstwą filtracyjną i odprowadzeniem wody.

Krok 7 - zasypanie wykopu

Zasypywanie jest jednym z najbardziej niedocenianych etapów. Nawet dobrze wykonana izolacja może zostać zniszczona przez kamienie, gruz, zamarznięty grunt, zbyt ciężki sprzęt albo zbyt mocne zagęszczanie przy ścianie. Zasypkę wykonuje się warstwami i ostrożnie, z materiału dopuszczonego do kontaktu z izolacją.

Tabele porównawcze

Wykres: co wpływa na trwałość izolacji?

Trwałość izolacji fundamentów zależy nie tylko od ceny materiału. W praktyce najwięcej problemów wynika z niedopasowania systemu do warunków, słabych detali i uszkodzeń podczas zasypywania.

Najczęstsze błędy przy izolacji fundamentów

Dobór izolacji bez badań gruntu
Najczęstszy błąd to wybór materiału na podstawie ceny albo przyzwyczajenia wykonawcy. Izolacja musi odpowiadać realnym warunkom: wodzie gruntowej, przepuszczalności gruntu, piwnicy, spadkom terenu i ryzyku spiętrzenia wody. Bez tej wiedzy łatwo wykonać izolację zbyt słabą.

Brak ciągłości między izolacją poziomą i pionową
To błąd, który trudno zauważyć po zasypaniu. Izolacja może wyglądać poprawnie na dużych powierzchniach, ale jeśli nie łączy się w narożach, woda znajdzie słabe miejsce. Szczególnie ważny jest styk ławy, ściany i podłogi na gruncie.

Traktowanie folii kubełkowej jako hydroizolacji
Folia kubełkowa może chronić izolację albo wspierać drenaż, ale sama w sobie nie jest pełną hydroizolacją fundamentów. Ułożenie jej bez właściwej warstwy uszczelniającej nie zabezpiecza ściany przed wilgocią i wodą.

Nakładanie masy na brudne lub nierówne podłoże
Pył, mleczko cementowe, ostre krawędzie, ubytki i luźne fragmenty osłabiają przyczepność. Hydroizolacja powinna ściśle przylegać do podłoża, a nie wisieć na nierównościach. Źle przygotowana ściana to częsta przyczyna odspojeń i przecieków.

Za cienka warstwa hydroizolacji
Przy masach grubowarstwowych liczy się grubość warstwy po wyschnięciu. Nałożenie jednej cienkiej warstwy "dla koloru" nie daje zakładanej ochrony. Grubość trzeba kontrolować, szczególnie w izolacjach przeciwwodnych.

Brak fasety w narożu
Ostry kąt między ławą a ścianą jest trudny do szczelnego zaizolowania. Faseta pozwala płynnie przeprowadzić izolację przez naroże. Jej brak zwiększa ryzyko pęknięcia, odspojenia lub powstania pustki pod hydroizolacją.

Nieuszczelnione przepusty instalacyjne
Rury i przewody przez fundament są bardzo częstą drogą przecieków. Sam silikon, pianka albo zaprawa nie wystarczą w trudniejszych warunkach. Potrzebne są manszety, kołnierze, tuleje albo systemowe uszczelnienia.

Zasypywanie wykopu gruzem
Gruz, kamienie i ostre fragmenty mogą przeciąć lub zgnieść izolację. Nawet drobne uszkodzenie może stać się miejscem wnikania wody. Izolację trzeba zabezpieczyć, a zasypkę dobierać i układać ostrożnie.

Brak odprowadzenia wody z rynien
Nawet dobra izolacja będzie pracować w gorszych warunkach, jeśli woda z dachu trafia bezpośrednio pod fundament. Rynny, spusty, spadki terenu i odwodnienia są częścią ochrony fundamentu, a nie dodatkiem estetycznym.

Za nisko zakończona izolacja w strefie cokołu
Strefa przy gruncie jest narażona na wodę rozbryzgową, śnieg i mróz. Jeśli izolacja kończy się zbyt nisko, wilgoć może wnikać pod elewację. Cokół powinien być zaprojektowany jako odporny detal, a nie przypadkowe przejście między fundamentem a ścianą.

FAQ - izolacja fundamentów

Izolacja fundamentów powinna być traktowana jako kompletny system ochrony budynku przed wodą, wilgocią i stratami ciepła. Najważniejsze jest nie samo zastosowanie konkretnej masy czy folii, lecz poprawny układ warstw, ciągłość izolacji poziomej i pionowej, właściwe zabezpieczenie detali oraz dopasowanie rozwiązania do warunków wodno-gruntowych. Dobrze przygotowany przekrój izolacji fundamentu pozwala uniknąć przypadkowych decyzji na budowie i znacznie zmniejsza ryzyko kosztownych napraw po zasypaniu wykopu.
