Czym jest strefa przemarzania gruntu? Wpływ strefy przemarzania na głębokość fundamentów i instalacje wodno-kanalizacyjne

Strefy przemarzania gruntu w PolsceStrefa przemarzania gruntu, określająca maksymalną głębokość, na jaką przemarza ziemia w czasie najcięższych zim, jest jednym z ważnych czynników wpływających na projektowanie budynków i infrastruktury podziemnej. W Polsce zróżnicowane warunki klimatyczne sprawiają, że głębokość przemarzania gruntu różni się w poszczególnych regionach kraju, co bezpośrednio przekłada się na decyzje dotyczące posadowienia fundamentów oraz prowadzenia instalacji wodno-kanalizacyjnych.

Czym jest strefa przemarzania gruntu?

Strefa przemarzania gruntu to warstwa ziemi, która w sezonie zimowym może zamarznąć wskutek długotrwałego oddziaływania niskich temperatur.

Głębokość przemarzania zależy od takich czynników jak:

  • temperatura powietrza w sezonie zimowym,
  • długość okresu mrozów,
  • rodzaj i wilgotność gruntu (gleby piaszczyste przemarzają głębiej niż gliniaste),
  • obecność śniegu, który działa jak izolator cieplny.

W Polsce głębokość przemarzania gruntu waha się od 0,8 m w rejonach zachodnich i południowych, do 1,4 m w północno-wschodniej części kraju, zgodnie z normą PN-81/B-03020.

Strefy przemarzania gruntu w Polsce

  • I strefa obejmuje najłagodniejsze pod względem zimowym regiony, gdzie głębokość przemarzania jest najmniejsza.
  • II strefa dotyczy obszarów o umiarkowanym klimacie i średnich zimach.
  • III strefa wskazuje regiony o większym wpływie kontynentalnym, gdzie zimy są bardziej surowe.
  • IV strefa charakteryzuje się najcięższymi zimami, z największymi głębokościami przemarzania gruntu.
Strefa przemarzaniaGłębokość przemarzania (m)
I strefa0,8 m
II strefa1,0 m
III strefa1,2 m
IV strefa1,4 m

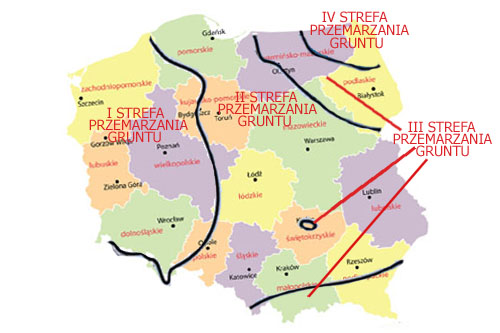

Strefy przemarzania województwami

Wpływ strefy przemarzania gruntu na fundamenty budynków

1. Bezpieczeństwo konstrukcyjne

Fundamenty budynków muszą być posadowione poniżej strefy przemarzania, aby uniknąć uszkodzeń spowodowanych przez siły wyporu mrozu (tzw. wysadziny mrozowe). Wysadziny powstają, gdy woda w gruncie zamarza i zwiększa swoją objętość, co może prowadzić do podnoszenia i pękania fundamentów.

Przykładowe głębokości posadowienia fundamentów w Polsce to:

  • 0,8-1,0 m w zachodnich regionach, gdzie przemarzanie jest płytsze,
  • 1,2-1,4 m w rejonach północno-wschodnich, gdzie zimy są bardziej surowe.

2. Koszty budowy

Zwiększenie głębokości fundamentów wpływa na koszty robót ziemnych oraz ilość materiałów potrzebnych do wykonania konstrukcji. Dlatego tak ważne jest dostosowanie głębokości fundamentów do lokalnych warunków.

3. Typy budynków

W przypadku budynków lekkich (np. garaże, altany) dopuszczalne są płytsze fundamenty, jednak przy zastosowaniu odpowiednich technologii izolacyjnych, takich jak fundamenty ocieplane lub płyty fundamentowe.

4. Tabela - Głębokość fundamentów a strefa przemarzania gruntu

Głębokość fundamentów jest bezpośrednio związana ze strefą przemarzania gruntu. Fundamenty muszą być posadowione poniżej głębokości przemarzania, aby uniknąć uszkodzeń spowodowanych przez siły wyporu mrozu (wysadziny mrozowe).

Poniżej tabela pokazująca zalecane głębokości fundamentów w odniesieniu do stref przemarzania w Polsce.

Strefa przemarzaniaGłębokość przemarzania gruntuZalecana głębokość fundamentów
I strefa0,8 mmin. 1,0 m
II strefa1,0 mmin. 1,2 m
III strefa1,2 mmin. 1,4 m
IV strefa1,4 mmin. 1,6 m

Dlaczego fundamenty muszą być głębsze od strefy przemarzania?

  1. Wysadziny mrozowe - woda w gruncie zamarza, zwiększając swoją objętość, co powoduje nacisk na fundamenty i może prowadzić do ich podnoszenia lub pękania. Posadowienie fundamentów poniżej głębokości przemarzania minimalizuje ten problem.

  2. Stabilność konstrukcji - głębsze fundamenty zapewniają większą stabilność budynku i zapobiegają osiadaniu konstrukcji wskutek różnic w gęstości gruntu.

  3. Rodzaj gruntu:

    • w gruntach piaszczystych przemarzanie sięga głębiej, dlatego fundamenty mogą wymagać dodatkowego zabezpieczenia.
    • w gruntach gliniastych zjawisko wysadzin mrozowych jest szczególnie intensywne, co wymaga starannego zaprojektowania fundamentów.

Wpływ strefy przemarzania gruntu na instalacje wodno-kanalizacyjne

1. Głębokość prowadzenia instalacji wodno-kanalizacyjnej

Podobnie jak fundamenty, instalacje wodne i kanalizacyjne muszą być prowadzone poniżej strefy przemarzania. Rury wodne, narażone na zamarzanie w wyniku niskich temperatur, mogą ulec uszkodzeniu wskutek zwiększenia objętości zamarzającej wody. W Polsce zaleca się prowadzenie instalacji wodnych na głębokości 1,2-1,5 m, w zależności od regionu.

Dla rur kanalizacyjnych istotna jest również odpowiednia izolacja cieplna oraz zachowanie minimalnego spadku (ok. 2%), co pozwala na swobodny odpływ ścieków i zapobiega ich zamarzaniu.

2. Technologie zapobiegające przemarzaniu

  • Izolacja rur - stosowanie otulin termoizolacyjnych zmniejsza ryzyko zamarzania rur, szczególnie w przypadku instalacji prowadzonych na mniejszej głębokości.
  • Kable grzewcze - rozwiązanie stosowane głównie w instalacjach wodnych, które wymagają dodatkowego zabezpieczenia.
  • Studzienki techniczne - mogą ułatwiać dostęp do instalacji w przypadku konieczności napraw.

3. Tabela - Głębokość układania instalacji wodno-kanalizacyjnej a strefa przemarzania gruntu

Zalecana głębokość układania instalacji wodno-kanalizacyjnej w Polsce zależy od strefy przemarzania gruntu, aby zapobiec zamarzaniu rur.

Poniżej w tabeli przedstawiono zalecane wartości

Strefa przemarzaniaGłębokość przemarzania gruntuZalecana głębokość instalacji wodno-kanalizacyjnych
I strefa0,8 m1,0-1,2 m
II strefa1,0 m1,2-1,4 m
III strefa1,2 m1,4-1,6 m
IV strefa1,4 m1,6-1,8 m

4. Uwagi dotyczące głębokości instalacji wodno-kanalizacyjnej

  1. Zaleca się układanie rur poniżej głębokości przemarzania z dodatkowym zapasem wynoszącym 0,-0,4 m. Jest to szczególnie istotne w przypadku gruntów piaszczystych, które szybciej przemarzają, oraz w sytuacjach, gdy izolacja rur jest minimalna.

  2. Jeśli układanie rur na zalecanej głębokości nie jest możliwe (np. z powodu uwarunkowań terenowych), należy zastosować dodatkowe środki ochronne, takie jak:

    • otuliny termoizolacyjne,
    • kable grzewcze,
    • prowadzenie rur w dodatkowych osłonach (np. z rur osłonowych PVC).

  3. Dla rur kanalizacyjnych należy zachować odpowiedni spadek (ok. 2%), co dodatkowo chroni je przed zamarzaniem przez zapewnienie odpowiedniego przepływu.

  4. Specyficzne warunki lokalne

    • Na obszarach o intensywnych opadach śniegu można uwzględnić mniejsze głębokości, gdyż pokrywa śnieżna działa jak izolator.
    • Przy powierzchniach nieutwardzonych (np. ogródki) rury mogą być ułożone nieco płycej niż w miejscach, gdzie grunt jest ubity lub pod nawierzchniami utwardzonymi, które przewodzą zimno lepiej.

    Regulacje prawne i normy budowlane dotyczące przemarzania gruntu

    W Polsce głębokość przemarzania gruntu, jak już zostało wspomniane, została określona w normie PN-81/B-03020, która wyznacza maksymalne wartości dla różnych regionów. Ponadto, projekty budowlane powinny uwzględniać lokalne warunki gruntowe i klimatyczne, co jest wymagane przez Prawo budowlane. Projektant odpowiedzialny za budynek lub instalację powinien zawsze dokonać analizy geotechnicznej, aby dobrać optymalne rozwiązania.

    Reasumując, uwzględnienie strefy przemarzania gruntu to ważny element projektowania fundamentów i instalacji wodno-kanalizacyjnych. Odpowiednie posadowienie fundamentów poniżej tej strefy zapewnia trwałość i bezpieczeństwo konstrukcji, natomiast prawidłowe prowadzenie instalacji wodnych i kanalizacyjnych chroni je przed uszkodzeniami spowodowanymi mrozem. Dzięki znajomości lokalnych warunków klimatycznych i gruntowych oraz stosowaniu nowoczesnych technologii izolacyjnych możliwe jest zarówno optymalizowanie kosztów budowy, jak i długotrwała eksploatacja infrastruktury.

    FAQ - Strefy przemarzania gruntu

    Czym jest strefa przemarzania gruntu?
    Strefa przemarzania gruntu to maksymalna głębokość, do której grunt może zamarzać w okresie zimowym. Zależy ona od warunków klimatycznych, rodzaju gruntu oraz wilgotności podłoża. W praktyce parametr ten ma kluczowe znaczenie przy projektowaniu fundamentów i instalacji podziemnych. Jego nieuwzględnienie może prowadzić do uszkodzeń konstrukcji.
    Jakie czynniki wpływają na głębokość przemarzania gruntu?
    Na głębokość przemarzania wpływa przede wszystkim temperatura powietrza oraz długość okresu mrozów. Istotne znaczenie ma również rodzaj gruntu, ponieważ gleby piaszczyste przemarzają głębiej niż gliniaste. Ważnym czynnikiem jest także wilgotność oraz obecność pokrywy śnieżnej. Śnieg działa jak naturalna izolacja, ograniczając wnikanie mrozu w głąb gruntu.
    Jakie strefy przemarzania gruntu występują w Polsce?
    W Polsce wyróżnia się cztery strefy przemarzania gruntu, oznaczane od I do IV. Najpłytsze przemarzanie, wynoszące około 0,8 m, występuje w I strefie. Najgłębsze, sięgające nawet 1,4 m, dotyczy IV strefy, obejmującej północno-wschodnią część kraju. Podział ten wynika z normy PN-81/B-03020.
    Dlaczego fundamenty muszą być posadowione poniżej strefy przemarzania?
    Posadowienie fundamentów poniżej strefy przemarzania chroni budynek przed wysadzinami mrozowymi. Zjawisko to powstaje w wyniku zamarzania wody w gruncie, która zwiększa swoją objętość i wywiera nacisk na konstrukcję. Może to prowadzić do podnoszenia, pękania lub przechylania fundamentów. Odpowiednia głębokość posadowienia zapewnia stabilność i trwałość budynku.
    Jak strefa przemarzania wpływa na koszty budowy?
    Im większa głębokość przemarzania gruntu, tym głębiej należy posadowić fundamenty. Wiąże się to z większym zakresem robót ziemnych oraz większym zużyciem betonu i stali. W rezultacie rosną koszty realizacji inwestycji. Dlatego tak ważne jest dostosowanie projektu do lokalnych warunków gruntowo-klimatycznych.
    Czy wszystkie budynki wymagają takich samych głębokości fundamentów?
    Nie, głębokość fundamentów zależy nie tylko od strefy przemarzania, ale także od rodzaju budynku. Lekkie konstrukcje, takie jak altany czy garaże, mogą mieć płytsze fundamenty, pod warunkiem zastosowania odpowiedniej izolacji. Budynki mieszkalne i obiekty o większym obciążeniu wymagają pełnego posadowienia poniżej strefy przemarzania. Każdy przypadek powinien być analizowany indywidualnie.
    Jak strefa przemarzania wpływa na instalacje wodno-kanalizacyjne?
    Instalacje wodne i kanalizacyjne muszą być prowadzone poniżej strefy przemarzania, aby zapobiec zamarzaniu wody w rurach. Zamarznięta woda zwiększa swoją objętość, co może prowadzić do pęknięć i awarii instalacji. W Polsce zalecana głębokość układania rur wodnych wynosi zwykle od 1,2 do 1,8 m. Dodatkowo stosuje się izolację termiczną lub kable grzewcze.
    Czy rodzaj gruntu ma znaczenie przy przemarzaniu?
    Tak, rodzaj gruntu ma bardzo duże znaczenie dla głębokości przemarzania. Grunty piaszczyste przemarzają szybciej i głębiej niż gliniaste. Z kolei grunty ilaste są bardziej podatne na wysadziny mrozowe. Dlatego analiza geotechniczna jest kluczowym elementem projektu budowlanego.
    Jakie technologie pomagają ograniczyć skutki przemarzania gruntu?
    Do najczęściej stosowanych rozwiązań należą izolacje termiczne fundamentów oraz rur. Popularnym rozwiązaniem są również płyty fundamentowe z ociepleniem. W instalacjach wodnych stosuje się kable grzewcze oraz otuliny termoizolacyjne. Technologie te pozwalają ograniczyć ryzyko uszkodzeń nawet przy płytszym posadowieniu.
    Jakie przepisy regulują strefy przemarzania gruntu w Polsce?
    Podstawowym dokumentem określającym głębokość przemarzania gruntu jest norma PN-81/B-03020. Dodatkowo projektowanie fundamentów i instalacji musi być zgodne z Prawem budowlanym. Projektant jest zobowiązany do uwzględnienia lokalnych warunków gruntowych i klimatycznych. W praktyce często wymagana jest także dokumentacja geotechniczna.
