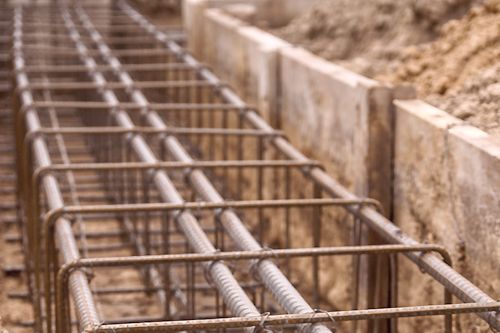

Zbrojenie fundamentów - jak układać pręty, zachować otulinę i uniknąć błędów

Na budowie błędy w zbrojeniu fundamentów rzadko widać od razu. Najczęściej zostają przykryte betonem, a ich skutki wracają dopiero po czasie - w postaci rys, osiadań, problemów z geometrią ścian albo kosztownych napraw. To właśnie zbrojenie decyduje o tym, czy ławy i stopy fundamentowe przejmą rozciąganie, ograniczą rozwój pęknięć i zachowają nośność wtedy, gdy grunt lub obciążenia nie pracują idealnie. Dobrze zaprojektowane i poprawnie ułożone pręty nie tylko wzmacniają fundament, ale też pozwalają utrzymać przewidywalną pracę całej konstrukcji. Poniżej znajdziesz praktyczny przewodnik po materiałach, zasadach układania, otulinie, zakładach, kotwieniu i kontroli przed betonowaniem - z naciskiem na to, co naprawdę psuje robotę na placu budowy.

Czym jest zbrojenie fundamentów i po co się je wykonuje?

Zbrojenie fundamentów to układ stalowych prętów umieszczonych w betonie po to, aby przejmowały naprężenia rozciągające i ograniczały rozwój rys. Beton bardzo dobrze radzi sobie ze ściskaniem, ale znacznie gorzej pracuje przy rozciąganiu, dlatego w elementach takich jak ławy i stopy fundamentowe potrzebne jest uzupełnienie go stalą o wysokiej wytrzymałości. W praktyce rozciąganie może pojawić się między innymi przy nierównomiernym osiadaniu gruntu, lokalnym przeciążeniu, mimośrodowym przekazywaniu obciążeń ze ścian i słupów albo w wyniku pracy całego układu konstrukcyjnego.

Zbrojenie nie jest więc dodatkiem "na wszelki wypadek", tylko elementem, który pozwala konstrukcji zachować nośność i kontrolować sposób pękania. Pręty spinają fundament w jedną całość, ograniczają rozwój uszkodzeń i sprawiają, że lokalny problem nie rozchodzi się tak łatwo na sąsiednie odcinki. W uproszczeniu można powiedzieć, że stal przejmuje to, czego nie powinien przejmować sam beton.

Jeżeli fundament projektowany jest jako niezbrojony, zwykle wynika to z obliczeń wykonanych dla korzystnych warunków gruntowych i niewielkich naprężeń rozciągających. Taki wariant bywa jednak mniej tolerancyjny na błędy wykonawcze, zmiany obciążeń albo nieprzewidziane warunki w gruncie. Dlatego na budowie nie warto mylić "minimalnego rozwiązania z projektu" z rozwiązaniem, które wybaczy prowizorkę lub samowolne zmiany.

Jakie pręty i elementy stosuje się w fundamentach?

W fundamentach najczęściej stosuje się pręty żebrowane jako zbrojenie główne, ponieważ ich profil poprawia przyczepność do betonu i pozwala skutecznie przenosić siły na styku stal–beton. Układ, średnice i liczba prętów zawsze powinny wynikać z projektu, ale na budowie warto rozumieć, jaką rolę pełnią poszczególne elementy, bo to ułatwia kontrolę robót i wychwycenie błędów przed betonowaniem.

Oprócz prętów podłużnych stosuje się strzemiona, czyli obejmy utrzymujące geometrię kosza zbrojeniowego oraz stabilizujące rozstaw prętów głównych. W ławach fundamentowych najczęściej spotyka się właśnie kosze złożone z prętów podłużnych połączonych strzemionami, natomiast w stopach fundamentowych zbrojenie bywa układane w formie siatki pracującej w dwóch kierunkach. Tam, gdzie fundament łączy się ze ścianą, słupem lub innym elementem konstrukcji, pojawiają się pręty startowe, których zadaniem jest zachowanie ciągłości zbrojenia w kolejnych etapach budowy.

Do montażu używa się także drutu wiązałkowego oraz dystansów, które odpowiadają za utrzymanie projektowanej otuliny i stabilnego położenia stali w przekroju. Dystans nie jest dodatkiem pomocniczym, tylko jednym z tych drobnych elementów, które decydują o trwałości całego rozwiązania. Z pozoru mały błąd w podparciu pręta potrafi później skutkować utratą otuliny, korozją albo przypadkowym przesunięciem kosza podczas betonowania.

W miejscach przejść instalacyjnych, przewężeń albo połączeń z innymi elementami konstrukcji nie wolno improwizować. Jeżeli projekt przewiduje dodatkowe pręty, obejścia lub lokalne wzmocnienia, trzeba je wykonać dokładnie tak, jak zapisano w dokumentacji. Wycinanie betonu po fakcie albo docinanie stali "żeby przeszła rura" zmienia pracę przekroju i może osłabić fundament dokładnie tam, gdzie powinien być najmocniejszy.

Jak wygląda zbrojenie ław fundamentowych krok po kroku?

W tej części najważniejsza jest praktyka wykonania. Sam projekt nie zapewni jakości, jeśli stal zostanie źle ułożona, źle podparta albo rozjedzie się przy betonowaniu. Dlatego poniższe kroki warto traktować jak rzeczywistą checklistę roboczą, a nie tylko opis technologii.

Weryfikacja podłoża i wykopu
Prace zaczynają się od sprawdzenia, czy dno wykopu jest nośne, równe i przygotowane do przyjęcia zbrojenia. Luźny grunt, błoto, zalegająca woda albo lokalne zapadnięcia szybko powodują problemy z podparciem dystansów i utrzymaniem wymaganej otuliny. Jeśli zbrojenie układa się na niestabilnym podłożu, kosz może "siąść" jeszcze przed przyjazdem betonu. W praktyce dobrze jest przejść dno wykopu i sprawdzić, czy grunt nie ugina się punktowo pod stopą. Jeżeli tak się dzieje, nie warto udawać, że beton wszystko wyrówna.

Deskowanie i geometria ławy
Kolejny etap to kontrola wymiarów elementu. Deskowanie albo sam wykop muszą odpowiadać projektowanej szerokości i wysokości ławy, bo od tego zależy położenie prętów względem krawędzi. Nawet niewielkie odchylenia w szerokości potrafią zabrać otulinę albo zmusić ekipę do przesuwania kosza już po jego związaniu. Szczególnie ważna jest prostoliniowość dłuższych odcinków oraz poprawne rozwiązanie naroży, bo właśnie tam najłatwiej o "banany", rozchylenia i utratę geometrii.

Dobór i rozmieszczenie dystansów
Dystanse muszą utrzymać zbrojenie w zaprojektowanym położeniu od początku montażu aż do końca betonowania. To oznacza, że nie mogą się zapadać, kruszyć ani przesuwać przy chodzeniu po koszu czy przy pracy wibratora. Dystanse przypadkowe - z cegły, kamieni lub odpadów budowlanych - to jeden z najczęstszych powodów utraty otuliny. Im cięższy kosz i im słabsze podłoże, tym większe znaczenie ma dobór dystansów o odpowiedniej stopie i sztywności. W praktyce zbrojenie powinno leżeć stabilnie jeszcze zanim zacznie się wiązanie kolejnych elementów.

Układanie prętów podłużnych
Pręty główne trzeba rozłożyć zgodnie z projektem, pilnując osi, rozstawu i ciągłości. To one odpowiadają za przenoszenie głównych naprężeń rozciągających, więc nie ma tu miejsca na zmiany "na wyczucie". Pręty nie powinny być lokalnie podgięte, skręcone ani wypchnięte przez nierówne podłoże. Jeżeli po transporcie są pofalowane lub sprężynują, trzeba je skorygować przed montażem. Inaczej będą rozluźniać kosz i wypychać strzemiona podczas wiązania lub betonowania.

Montaż strzemion i utrzymanie rozstawu
Strzemiona utrzymują pręty podłużne w geometrii, stabilizują cały kosz i ograniczają jego deformacje w trakcie prac. Ich rozstaw nie może być przypadkowy, bo zbyt rzadkie rozmieszczenie szybko prowadzi do "falowania" prętów i utraty osiowości. W praktyce dobrze jest najpierw złapać kilka strzemion roboczo, a dopiero potem doprecyzować odległości, kontrolując je miarką lub prostym szablonem. To oszczędza czas i daje znacznie lepszą powtarzalność montażu.

Wiązanie drutem i sztywność kosza
Wiązanie drutem nie zastępuje zbrojenia, ale odpowiada za jego stabilność podczas przenoszenia, ustawiania i zalewania mieszanką. Kosz powinien być na tyle sztywny, aby nie rozchodził się przy ostrożnym podniesieniu, przesunięciu czy lekkim nadepnięciu. To szczególnie ważne w narożach, przy zakładach i w strefach, gdzie zbrojenie ma większe zagęszczenie. Zbyt luźne wiązania dają złudne poczucie gotowości, ale przy pierwszym kontakcie z wibratorem albo przy ruchu ludzi na budowie geometria potrafi się rozjechać w kilka sekund.

Połączenia na zakład i pręty łączące
Zakłady, odgięcia i pręty łączące należy wykonywać dokładnie tam, gdzie przewiduje to projekt. Długość zakładu nie jest wartością "z doświadczenia", tylko wynika z obliczeń oraz z warunków pracy stali i betonu. Zmiana miejsca połączenia albo skrócenie zakładu dlatego, że "tak wygodniej wyszło", wpływa na sposób przenoszenia sił i może osłabić przekrój dokładnie w strefie największego rozciągania. Jeżeli na budowie brakuje danych albo detal jest nieczytelny, jedyną rozsądną decyzją jest wstrzymanie prac w tym miejscu i doprecyzowanie rozwiązania z projektantem lub kierownikiem robót.

Kontrola otuliny i odsunięć od krawędzi
Na końcu trzeba sprawdzić, czy zbrojenie rzeczywiście ma zachowane odsunięcie od dna, boków i górnej powierzchni elementu. To etap, którego nie wolno traktować pobieżnie, bo nawet dobrze wykonany kosz może w jednym punkcie opierać się o deskowanie lub grunt. Najgorsze jest to, że po zabetonowaniu taki błąd zwykle przestaje być widoczny, a wraca dopiero później w postaci korozji albo rys powierzchniowych. Dlatego otulinę należy sprawdzać w kilku przekrojach i na całej długości ławy, a nie tylko tam, gdzie najłatwiej przyłożyć miarkę.

Otulina, zakłady i kotwienie prętów

To jest część, w której fundament najłatwiej zepsuć detalem. Na budowie kilka milimetrów straconej otuliny albo kilka centymetrów skróconego zakładu często wydaje się drobiazgiem, ale z punktu widzenia trwałości i pracy konstrukcji to już nie jest drobiazg. Właśnie dlatego te trzy obszary wymagają osobnej kontroli i nie powinny być traktowane jak "wykończenie zbrojenia", tylko jak jego kluczowe parametry robocze.

Otulina: dobór i kontrola na budowie

Otulina to warstwa betonu pomiędzy prętem a powierzchnią elementu. Jej zadaniem jest ochrona stali przed korozją, zapewnienie odpowiedniej współpracy z betonem i stworzenie warunków, w których zbrojenie będzie pracowało zgodnie z projektem. Wymagana wartość otuliny nie wynika z uznania wykonawcy, lecz z dokumentacji projektowej i warunków środowiskowych, w jakich będzie pracował fundament.

Na budowie otulinę trzeba sprawdzić przed betonowaniem, bo później nie ma już prostego sposobu na korektę. Kontrola polega na pomiarze odsunięcia prętów od deskowania i podłoża w kilku miejscach oraz na ocenie, czy dystanse rzeczywiście utrzymują projektowane położenie. W elementach o gęstym zbrojeniu albo bardziej złożonej geometrii dobrze jest zwiększyć liczbę punktów podparcia i zrobić odbiór zbrojenia jeszcze przed zamknięciem szalunku lub przed końcowym związaniem kosza.

Zakłady prętów: lokalizacja i wykonanie

Zakład to odcinek, na którym dwa pręty biegną równolegle i przekazują siłę przez przyczepność do betonu. To rozwiązanie skuteczne, ale tylko wtedy, gdy ma odpowiednią długość, znajduje się we właściwej strefie i nie powoduje nadmiernego zagęszczenia stali w jednym miejscu. Długości zakładów nie wolno skracać ani "dopasowywać" do dostępnego odcinka pręta, bo wtedy zmienia się sposób przenoszenia sił w elemencie.

Szczególnie trzeba uważać na strefy narożne, okolice otworów i miejsca, gdzie zakłady zaczynają kumulować się w jednym przekroju. Nawet jeśli ilość stali na papierze się zgadza, źle rozmieszczone zakłady mogą osłabić współpracę prętów z betonem i utrudnić prawidłowe zagęszczenie mieszanki. W praktyce warto pilnować nie tylko samej długości zakładu, ale też jego lokalizacji względem stref największego rozciągania.

Kotwienie: długość, haki i odgięcia

Kotwienie odpowiada za to, czy pręt będzie w stanie bezpiecznie przekazać siły na końcu swojego biegu i nie wysunie się z betonu pod obciążeniem. Długość zakotwienia, sposób zakończenia pręta, zastosowanie haka lub odgięcia wynikają z projektu i nie powinny być zmieniane bez uzgodnienia. To właśnie w tych detalach najłatwiej o błąd, który na budowie wygląda niewinnie, a w pracy elementu ma realne znaczenie.

W praktyce szczególnie ważne są promienie gięcia, jakość wykonania odgięć i zachowanie otuliny w strefach, gdzie pręt zmienia kierunek. Zbyt ciasne zagięcie, kolizja z innym prętem albo brak miejsca na prawidłowe otulenie mogą osłabić detal i utrudnić poprawne betonowanie. Im bardziej zagęszczony węzeł konstrukcyjny, tym większe znaczenie ma dokładność wykonania oraz ścisłe trzymanie się dokumentacji.

Najczęstsze błędy przy zbrojeniu fundamentów

Tu nie chodzi o drobne niedoskonałości estetyczne, tylko o błędy, które realnie wpływają na trwałość i pracę fundamentu. Wiele z nich pojawia się nie dlatego, że projekt jest zły, ale dlatego, że ktoś na budowie "ułatwia sobie" robotę. Problem w tym, że fundament źle znosi takie ułatwienia.

Brak dystansów i utrata otuliny
To jeden z najczęstszych błędów wykonawczych. Pręty ułożone bezpośrednio na gruncie, na cegłach albo na przypadkowych podparciach niemal zawsze kończą się zbyt małą otuliną. Skutek nie jest tylko wizualny - stal trafia bliżej strefy wilgoci i czynników agresywnych, a element szybciej traci trwałość. Jeżeli dystans nie trzyma wysokości albo zapada się w podłoże, zbrojenie przestaje pracować w przekroju tak, jak przewidziano w projekcie.

Zakłady w jednym przekroju
Drugi częsty błąd to skupienie kilku zakładów w jednym miejscu tylko dlatego, że tak łatwiej było złożyć kosz. W praktyce prowadzi to do nadmiernego zagęszczenia stali, utrudnionego betonowania i osłabienia przekroju właśnie tam, gdzie powinien zachować ciągłość pracy. Zakład nie jest tylko "dołożeniem kawałka pręta", lecz częścią mechanizmu przenoszenia sił. Jeżeli kilka takich miejsc spotyka się w jednym przekroju, efekt robi się dużo poważniejszy niż zwykłe przesunięcie montażowe.

Zbyt luźne wiązanie kosza
Kosz, który rozchodzi się przy pierwszym nadepnięciu albo po uruchomieniu wibratora, nie jest gotowy do betonowania. Luźne wiązania prowadzą do przesunięcia prętów, obrotu strzemion i utraty geometrii. Często z zewnątrz wygląda to jeszcze "w miarę dobrze", ale po zalaniu nie ma już żadnej kontroli nad rzeczywistym położeniem stali. Dlatego przed betonowaniem warto sprawdzić sztywność kosza nie tylko wzrokiem, ale też praktycznie - przez delikatne podniesienie i ocenę, czy układ zachowuje kształt.

Docinanie i podginanie na oko przy instalacjach
To klasyczny błąd z kategorii "tylko trochę przeszkadzało". Przy przejściach instalacyjnych pręty bywają docinane, podginane albo przesuwane bez uzgodnienia z projektem. Problem polega na tym, że stal znika wtedy dokładnie z tych stref, które miały przejmować rozciąganie. Dodatkowo zmienia się geometria zbrojenia i lokalnie osłabia przekrój. Kolizji nie rozwiązuje się przypadkowym dogięciem pręta, tylko detalem zamiennym uzgodnionym z konstruktorem.

Zanieczyszczone pręty i słaba przyczepność
Pręty oblepione błotem, gliną, olejem lub grubą, łuszczącą się rdzą pogarszają współpracę z betonem. To nie jest problem estetyczny, tylko problem przyczepności. Beton ma pracować na żebrach pręta i odpowiednim kontakcie ze stalą, a nie na warstwie zabrudzeń. Dlatego przed montażem trzeba usuwać z prętów błoto, ziemię i luźną korozję, a samą stal składować nad gruntem i pod osłoną, zamiast rzucać ją bezpośrednio na plac budowy.

Brak kontroli rozstawów i osi zbrojenia
Nawet przy poprawnej ilości stali element może pracować źle, jeśli pręty nie znajdują się tam, gdzie powinny. Rozstaw, położenie względem osi ławy czy stopy oraz wysokość w przekroju mają wpływ na efektywną pracę zbrojenia. Jeżeli kosz jest przesunięty, rozjechany albo "wężykowaty", to zmienia się sposób przenoszenia sił i rozmieszczenie stref rys. Tego typu błędy bardzo często wychodzą dopiero po rozszalowaniu albo później, gdy konstrukcja zaczyna pracować nie tak, jak zakładał projekt.

Jak sprawdzić zbrojenie przed betonowaniem?

Odbiór zbrojenia przed betonowaniem to jeden z najważniejszych momentów całego etapu fundamentów. Właśnie wtedy można jeszcze poprawić geometrię, dołożyć dystanse, skorygować zakład albo wymienić źle ustawiony pręt. Po zalaniu mieszanką nie ma już sensownej korekty bez kucia i kosztownej ingerencji.

Najpierw trzeba porównać średnice, liczbę prętów, ich rozstawy oraz przebieg z rysunkami wykonawczymi. Potem sprawdza się otulinę, czyli odsunięcie od gruntu, deskowania i innych powierzchni elementu. Następny etap to kontrola zakładów, prętów startowych, odgięć i innych detali, które najczęściej są zmieniane "na budowie". Równolegle należy ocenić czystość stali oraz sztywność całego kosza, bo zabrudzone pręty i luźne wiązania to jedne z najczęstszych problemów wykonawczych.

Na końcu warto wykonać dokumentację zdjęciową z miarką w kadrze i przeprowadzić odbiór z udziałem kierownika budowy albo inspektora. Dobrze zrobione zdjęcia bardzo pomagają później odtworzyć, co rzeczywiście było w elemencie przed betonowaniem. To prosty nawyk, który potrafi oszczędzić wiele nerwów, zwłaszcza gdy po czasie pojawiają się pytania o wykonanie robót.

Ile kosztuje zbrojenie fundamentów?

Koszt zbrojenia fundamentów składa się z ceny stali, robocizny oraz akcesoriów takich jak drut wiązałkowy, dystanse i elementy pomocnicze do montażu. Ostateczna wycena zależy nie tylko od ilości kilogramów stali, ale też od stopnia skomplikowania fundamentów, liczby naroży, przewiązek, stóp, gęstości strzemion oraz czasu potrzebnego na docinanie i wiązanie koszy. Im bardziej złożony fundament, tym większy udział robocizny w całym koszcie.

Nie ma jednej uniwersalnej ceny dla całej Polski, bo koszty materiałów i stawek ekip różnią się regionalnie oraz sezonowo. Dlatego oferty najlepiej porównywać nie tylko po cenie całkowitej, ale po zakresie: czy obejmują wszystkie pręty, dystanse, pręty startowe, montaż, przygotowanie koszy i ewentualne korekty na budowie. Sama niska cena bez precyzyjnego zakresu często oznacza, że część kosztów wróci później jako dopłata albo "roboty dodatkowe".

Najbezpieczniejszy sposób zakupu to oprzeć się na zestawieniu stali z projektu i na tej podstawie zebrać osobne oferty na materiał oraz montaż. Jeżeli wykonawca proponuje oszczędności przez zmianę średnic, rozstawów albo układu prętów bez projektu zamiennego, nie jest to optymalizacja kosztu, tylko samowolna zmiana konstrukcji. A w przypadku fundamentów to zbyt poważny etap, żeby ryzykować takie skróty.

Zbrojenie fundamentów nie wybacza improwizacji, bo po betonowaniu nie da się go skorygować bez kosztownej ingerencji. Najbezpieczniejsza droga to trzymanie się rysunków wykonawczych, pilnowanie otuliny i stabilności kosza oraz odbiór przed zalaniem. Jeżeli warunki gruntowe odbiegają od rozpoznania albo w trakcie budowy zmienia się układ ścian, trzeba wrócić do projektanta po aktualizację rozwiązania. Dobrze wykonane zbrojenie daje spokój na lata, bo ogranicza rysy i pozwala fundamentowi pracować tak, jak został zaprojektowany.
