Strop żelbetowy jest elementem płytowym przenoszącym obciążenia stałe i zmienne na podpory, taki jak ściany, belki czy słupy. Zbrojenie stropu, czyli układ prętów i siatek stalowych osadzonych w betonie, umożliwia przejęcie naprężeń rozciągających, ograniczenie zarysowania oraz zapewnienie nośności i użytkowalności. Poprawne zaprojektowanie oraz ułożenie prętów decyduje o bezpieczeństwie, sztywności i trwałości ustroju w całym okresie eksploatacji. Praktyka projektowa i wykonawcza opiera się na wymaganiach normowych, m.in. PN-EN 1992-1-1 (Eurokod 2) oraz normach wykonawczych dotyczących montażu i betonowania.
Czym jest zbrojenie stopu?

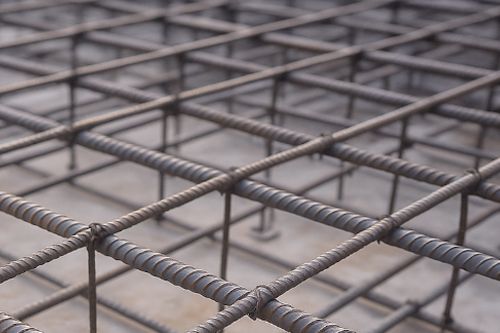

Zbrojenie stropu to system stalowych prętów żebrowanych lub siatek spawanych zatopionych w betonie płyty, którego zadaniem jest przejęcie stref rozciąganych wynikających z momentów zginających oraz oddziaływań skurczowo-termicznych. W płytach jednoskierunkowo pracujących wyróżnia się zbrojenie główne w kierunku rozpiętości (pręty dolne w przęśle i pręty górne nad podporami), uzupełnione zbrojeniem rozdzielczym w kierunku poprzecznym dla zapewnienia współpracy i stabilizacji rozstawu. W płytach dwukierunkowych zbrojenie układa się w obu kierunkach podporowych, a w rejonach słupów stosuje się elementy przeciwprzebiciowe (trzpienie, strzemiona, nakładki), aby zwiększyć nośność na ścinanie miejscowe.
Właściwości stali zbrojeniowej, takie jak granica plastyczności fyk około 500 MPa (np. klasa B500 zgodna z PN-EN 10080) oraz profil żeber, determinują nośność, odkształcalność i przyczepność do betonu. Mechanizm współpracy stal-beton opiera się na siłach przyczepności, które przenoszą obciążenia z prętów na beton, wymagając zapewnienia odpowiednich długości zakotwień i ciągłości prętów w strefach momentów dodatnich i ujemnych. Otulina betonowa, czyli minimalna grubość betonu wokół prętów, odpowiada za ochronę korozyjną i ognioodporność oraz za prawidłowy przebieg przyczepności. Zbrojenie kształtuje również rozkład i szerokość rys w stanach użytkowalności poprzez dobór średnic, liczby i rozstawu prętów tak, aby naprężenia stali i odległości między rysami mieściły się w wartościach dopuszczalnych. Układ i ilość prętów zależą od typu stropu (płyta monolityczna, płyta z belkami, strop gęstożebrowy, płyta kanałowa) oraz schematu statycznego i obciążeń, co determinuje rozkład momentów, sił poprzecznych i potrzebę lokalnych wzmocnień.
Zasady zbrojenia stropu
Zasady zbrojenia stropu wynikają z wymagań stanów granicznych nośności i użytkowalności oraz z detali wykonawczych zgodnych z PN-EN 1992-1-1 i załącznikami krajowymi. Obejmują one dobór ilości i układu prętów, ich średnic i rozstawów, wymaganą otulinę, a także zakotwienia oraz szczegółowe rozwiązania przy podporach, słupach i otworach. Celem jest zapewnienie bezpiecznej pracy przekroju w zginaniu i ścinaniu, kontrola rys i ugięć oraz trwałość w danych warunkach środowiskowych.
Stany graniczne i modele obliczeniowe
Projekt zbrojenia prowadzi się w oparciu o ULS dla nośności na zginanie, ścinanie i przebicie oraz SLS dla rys i ugięć, z zastosowaniem odpowiednich współczynników częściowych. Analiza statyczna może korzystać z modeli liniowo-sprężystych z efektywnym zginaniem pękającym lub metod uproszczonych dla płyt jednokierunkowych i dwukierunkowych. Rozkład momentów należy określić adekwatnie do warunków podparcia i sztywności, uwzględniając redystrybucję w granicach normowych. Wymiarowanie prętów prowadzi się na podstawie obwiedni momentów i sił tnących dla kombinacji obciążeń długotrwałych i krótkotrwałych.
Minimalny stopień zbrojenia rozciąganego
Minimalne zbrojenie w strefie rozciąganej przyjmuje się zgodnie z EC2 jako As,min = 0,26·fct,eff/fyk · b·t, lecz nie mniej niż 0,0013·b·t, co ogranicza rozwój zarysowania. Dla betonu C25/30 i stali B500 typowe wartości efektywnego stopnia zbrojenia przyjmują zakres rzędu 0,0013-0,0020. Dobór As,min odnosi się do efektywnej strefy rozciąganej i powinien być zapewniony w obu kierunkach pracy płyty. W rejonach momentów ujemnych minimalne zbrojenie zapewnia się w górnej strefie, a w przęsłach w strefie dolnej.
Rozstaw i średnice prętów roboczych
Rozstaw prętów dobiera się tak, aby zapewnić równomierny rozkład naprężeń i kontrolę rys; praktycznie stosuje się 100-200 mm. Maksymalny rozstaw nie powinien przekraczać 3h ani 400 mm w kierunkach głównych, przy czym mniejsze rozstawy zaleca się dla większych średnic i wyższych wymagań SLS. Minimalny prześwit między prętami należy utrzymać nie mniejszy niż max(φ, 20 mm, 1,2·Dagg), aby zapewnić zagęszczenie mieszanki. W płytach żelbetowych typowo stosuje się pręty o średnicach 8-16 mm, dobierając ich liczbę i rozstaw do wymaganej powierzchni zbrojenia.
Otulina nominalna i tolerancje wykonawcze
Otulinę nominalną cnom określa się jako sumę minimalnej otuliny cmin i dodatku na odchyłki Δcdev, zależnie od klasy ekspozycji i odporności ogniowej. Dla stropów wewnętrznych typowe wartości cnom mieszczą się w przedziale 20-35 mm, z korektą w zależności od wymaganej klasy R. Minimalna otulina powinna równocześnie spełniać wymóg przyczepności oraz trwałości, a także uwzględniać średnicę pręta. Kontrola otuliny na budowie wymaga stosowania podkładek dystansowych oraz stabilnego podparcia siatek i prętów.
Długości zakotwień i zakładów prętów
Obliczeniową długość zakotwienia wyznacza się z zależności lb,req = (φ/4)·(σs/fbd), gdzie fbd = 2,25·η1·η2·fctd dla dobrej przyczepności. W praktyce, dla stali B500, uzyskuje się długości rzędu 40-60 średnic pręta, zależnie od klasy betonu, średnicy i stopnia uplastycznienia stali. Zakłady prętów należy lokalizować poza strefami maksymalnych momentów i ograniczać procent jednocześnie łączonych prętów w jednym przekroju. W rejonach zakładów stosuje się zbrojenie poprzeczne i odpowiednie rozstawy, aby zapewnić przeniesienie sił przyczepności i uniknąć koncentracji rys.
Zbrojenie nad podporami ciągłymi
Nad podporami ciągłymi prowadzi się górne zbrojenie na momenty ujemne, z zapewnieniem jego ciągłości i właściwego zakotwienia. Pręty należy wyprowadzać za oś podpory na długość co najmniej wymaganego zakotwienia i dostosować długości rozbiegowe do obwiedni momentów. W płytach dwukierunkowych stosuje się pasma zbrojeniowe nad liniami podpór, rozszerzane zgodnie z rozkładem negatywnych momentów. W strefach przegubowych zaleca się dodatkowe pręty odciągowe lub haki, gdy wymagane jest skrócenie długości prostego zakotwienia.
Nośność na przebicie przy słupach
Sprawdzenie przebicia wykonuje się na obwodzie krytycznym u1 zlokalizowanym zwykle w odległości 2,0d od krawędzi słupa, porównując vEd z vRd,c. W przypadku niedostatku nośności stosuje się zbrojenie na przebicie w postaci strzemion zamkniętych lub trzpieni studowych, rozpoczynając pierwszy pierścień w odległości 0,3-0,5d. Rozstaw promieniowy elementów zbrojenia nie powinien przekraczać 0,75d, a obwodowy dobiera się tak, aby objąć strefę o naprężeniach przekraczających nośność betonu. Alternatywnie można przewidzieć zagęszczenie zbrojenia zginanego, pogrubienia płyty (kapitele, głowice) lub zwiększenie wymiarów słupa.
Kontrola rys w stanie użytkowalności
Szerokość rys weryfikuje się względem granicznych wartości wk, typowo 0,3 mm dla środowisk wewnętrznych i 0,2 mm dla bardziej agresywnych. Obliczenia opiera się na maksymalnym rozstawie rys srm oraz odkształceniach różnicowych stali i betonu, z uwzględnieniem współczynników k1-k4 oraz ρp,eff. Ograniczanie średnic prętów i rozstawów obniża srm, co pozwala spełnić wymagania SLS bez nadmiernego zwiększania As. W strefach zakotwień i przy koncentracjach sił zaleca się gęstsze, drobniejsze pręty dla lepszej kontroli zarysowania.
Ugięcia natychmiastowe i długotrwałe
Ugięcia wyznacza się z wykorzystaniem efektywnej sztywności IEff, uwzględniając pękanie przekroju i redystrybucję krzywizn (metoda ζ lub analogiczne procedury z EC2). Wpływ pełzania i skurczu wprowadza się przez współczynnik φ oraz dodatkową krzywiznę skurczową, co istotnie zwiększa ugięcia długotrwałe. Dla kryteriów użytkowalności przyjmuje się ograniczenia rzędu l/250-l/300, zależnie od funkcji obiektu i wykończenia. Zwiększenie wysokości użytecznej d, większy stopień zbrojenia w strefie rozciąganej i mniejszy rozstaw prętów sprzyjają redukcji ugięć.
Zbrojenie rozdzielcze i przeciwskurczowe
W kierunku prostopadłym do głównej pracy płyty stosuje się zbrojenie rozdzielcze ograniczające rysy skurczowe i termiczne. Jego powierzchnia wynosi zwykle 0,2-0,3 As zbrojenia głównego, lecz nie mniej niż minimalne zbrojenie powierzchniowe zależne od fct,eff i fyk. Pręty rozdzielcze układa się równomiernie, z rozstawem zbliżonym do zbrojenia głównego lub nieco większym, utrzymując wymaganą otulinę. W strefach krawędziowych i przy otworach zaleca się ich zagęszczenie dla ograniczenia rys narożnych.
Detale przy otworach i osłabieniach płyty
W rejonie otworów należy zapewnić obejście prętów głównych i dołożyć pręty obwodowe kompensujące utratę przekroju. Dodatkowe pręty narożne ułożone po przekątnej ograniczają koncentrację naprężeń i zarysowanie przy narożach otworu. Wielkość i rozstaw dozbrojenia wyznacza się z warunku równoważenia sił zginających i ścinających utraconych przez wycięcie fragmentu płyty. Otwory należy lokalizować poza pasmami maksymalnych momentów, a ich krawędzie sprzęgać z płytą poprzez strzemiona lub trzpienie, gdy wymagany jest transfer sił.
Zbrojenie stropu krok po kroku
Proces zbrojenia stropu wymaga konsekwentnej realizacji kolejnych czynności, od analizy dokumentacji, przez przygotowanie deskowania, aż po betonowanie i demontaż podpór. Każdy etap wpływa na geometrię płyty, ciągłość prętów, możliwość prawidłowego zagęszczenia mieszanki oraz kontrolę ugięć i rys. Poniższe kroki porządkują działania na budowie, minimalizując ryzyko niezgodności wykonawczych.
1. Przeanalizuj dokumentację projektową
Zweryfikuj rysunki zbrojeniowe, wykazy prętów, klasy betonu i wymagania otuliny, w tym tolerancje wykonawcze oraz harmonogram podparcia. Sprawdź długości zakotwień i zakładów, średnice gięcia, strefy łączeń oraz detale przeciwprzebiciowe. Porównaj założenia obliczeniowe z warunkami terenowymi i nośnością podłoża pod podpory. Zidentyfikuj przerwy robocze i kolejność betonowania, aby zapewnić ciągłość statyczną i właściwe powiązanie etapów.
2. Wytycz osie i linie referencyjne
Przenieś osie konstrukcyjne na deskowanie, wyznacz linie referencyjne dla siatek zbrojeniowych i stref podporowych. Użyj niwelatora lub tachimetru do kontroli poziomów i geometrii, zapewniając powtarzalność pomiarów. Oznacz krawędzie otworów, przebiegi przewodów i miejsca zagęszczenia prętów, by uniknąć kolizji. Wprowadź punkty kontrolne h0, które posłużą do weryfikacji wysokości użytecznej zbrojenia.
3. Przygotuj deskowanie o odpowiedniej sztywności
Dobierz płyty deskowania i rygielki tak, by ograniczyć ugięcia do wartości przyjętych w projekcie i zapewnić szczelność. Zastosuj środki antyadhezyjne kompatybilne z betonem, unikając nadmiaru w strefach otuliny. Zaprojektuj ewentualne przeciwstrzałki kompensujące przewidywane ugięcia montażowe. Zapewnij ciągłość podparć krawędzi i właściwe zamknięcie obwodowe form, ograniczając wypływ zaczynu.
4. Ustaw podpory montażowe i kontroluj poziomy
Rozmieść podpory zgodnie z obliczonym rozstawem i nośnością, stosując płytki rozdzielcze na podłożu. Wyreguluj wysokości, odwzorowując projektowane poziomy i spadki płyty. Stosuj stężenia i blokady przeciwdziałające wyboczeniu i przemieszczeniom podczas betonowania. Zweryfikuj dostęp do stref roboczych, w tym do obsługi wibratorów i podawania mieszanki.
5. Zapewnij otulinę i rozmieść dystanse
Zastosuj dystanse punktowe i listwowe zapewniające wymaganą otulinę, dobrane do klasy ekspozycji i średnic prętów. Używaj podkładek odpornych na przebicie i stabilnych w trakcie poruszania się po zbrojeniu. Rozmieść dystanse w siatce pozwalającej utrzymać geometrię zbrojenia, bez miejscowego zapadania się prętów. W strefach widocznych i narażonych na korozję stosuj dystanse z materiałów nieaktywujących ognisk korozji.
6. Ułóż zbrojenie dolne zgodnie z rozstawem
Ułóż pręty dolne według rozstawu projektowego, zachowując minimalne prześwity umożliwiające przepływ mieszanki. Kontroluj prostoliniowość i położenie prętów względem linii referencyjnych, unikając skupisk prętów. Zapewnij ciągłość w strefach przęsłowych, z uwzględnieniem przebić i otworów oraz wymaganych wzmocnień krawędziowych. Wykonuj wiązania w punktach węzłowych siatki, aby ograniczyć odkształcenia podczas układania górnych prętów.
7. Wykonaj połączenia na zakład i kontroluj strefy styków
Realizuj zakłady o długościach zgodnych z projektem, uwzględniając klasę stali, średnicę i profil pręta. Stosuj przesunięcie styków w sąsiednich prętach oraz ograniczaj jednoczesne łączenia w jednym przekroju. Utrzymuj wymagane prześwity pomiędzy prętami i warstwami zbrojenia, zależne od maksymalnej frakcji kruszywa, by zapewnić pełne wnikanie mieszanki. Zabezpieczaj strefy zakładów dodatkowymi wiązaniami i ewentualnym zbrojeniem poprzecznym, jeśli wskazano w dokumentacji.
8. Zamontuj zbrojenie górne w strefach podporowych
Ułóż pręty górne nad podporami zgodnie z długościami rozbiegów i wymaganiami zakotwień. Zapewnij wysokość użyteczną h0 przy użyciu ławeczek i krzesełek montażowych o odpowiedniej sztywności. Kontroluj pokrywanie się prętów nad kolejnymi podporami, by zachować ciągłość momentową. Uwzględnij wzmocnienia przy otworach i przebiciach, tak aby nie zmniejszyć otuliny i nie blokować zagęszczania betonu.
9. Zainstaluj zbrojenie przeciwprzebiciowe przy słupach
Rozmieść zbrojenie przeciwprzebiciowe w postaci strzemion, trzpieni lub prętów radialnych według wyznaczonych obwodów kontrolnych. Zapewnij właściwe zakotwienie i rozstaw w relacji do obwodu słupa oraz projektowanego obwodu u1. Utrzymuj minimalne odległości od krawędzi i sąsiednich prętów, aby nie ograniczać otuliny i przepływu mieszanki. Zintegruj zbrojenie przeciwprzebiciowe z siatkami dolną i górną, stabilizując węzły wiązaniami.
10. Ustabilizuj układ zbrojenia i połączenia
Wykonaj wiązania drutem w miejscach newralgicznych, w tym przy zakładach, podporach i otworach. Stosuj spawanie wyłącznie tam, gdzie dopuszcza to projekt i gatunek stali, kontrolując strefy wpływu ciepła. Dodaj tymczasowe stężenia i mostki robocze, aby ograniczyć przemieszczanie się prętów podczas ruchu ekip i betonowania. Zweryfikuj ciągłość przewodów uziemiających oraz ich integralność na przejściach przez zbrojenie.
11. Przygotuj do betonowania i przeprowadź odbiór zbrojenia
Usuń zanieczyszczenia, zgorzelinę łuszczącą się i tłuszcze z prętów oraz z deskowania. Sprawdź średnice, liczbę i rozstaw prętów, grubość otuliny oraz położenie zakładów względem rysunków. Potwierdź przygotowanie przerw roboczych, w tym chropowatość, oczyszczenie i ewentualne zwilżenie lub nałożenie zaczynu sczepnego. Oceń dostęp dla wibratorów i trasę podawania mieszanki, aby uniknąć segregacji i pustek.
12. Betonuj warstwowo i zagęść mieszankę
Prowadź układanie mieszanki pasami lub polami, ograniczając wysokość swobodnego zrzutu. Dobierz częstotliwość i zasięg działania wibratorów, tak by objąć pełną grubość płyty i okolice gęstego zbrojenia. Zachodź kolejnymi wkładami wibratora, unikając zarówno niedowibrowania, jak i nadmiernego upłynnienia. Utrzymuj ciągłość frontu robót i kontroluj konsystencję, aby zapewnić jednorodność i wypełnienie stref przy prętach.
13. Pielęgnuj beton i monitoruj dojrzewanie
Natychmiast po zagęszczeniu zabezpiecz powierzchnię przed utratą wilgoci poprzez folie, membrany lub zraszanie. Utrzymuj temperaturę i wilgotność zgodnie z wymaganiami dla danej klasy betonu i warunków pogodowych. Monitoruj przyrost wytrzymałości metodą próbek kontrolnych lub dojrzałości, dokumentując wyniki. Ograniczaj obciążenia montażowe i ruch po płycie do czasu osiągnięcia wymaganych parametrów.
Zbrojenie stropu stanowi elementarny mechanizm zapewniający nośność, użytkowalność i trwałość płyt żelbetowych poprzez przejęcie stref rozciąganych i kontrolę zarysowań. Skuteczne rozwiązania wynikają z poprawnej analizy statycznej, doboru stali i geometrii prętów, spełnienia wymagań normowych dotyczących otuliny, rozstawów i zakotwień oraz rzetelnej realizacji na budowie. Staranna kontrola detalowania i wykonawstwa przekłada się na przewidywalne ugięcia, ograniczoną szerokość rys i odporność na oddziaływania długotrwałe w całym cyklu życia obiektu.
