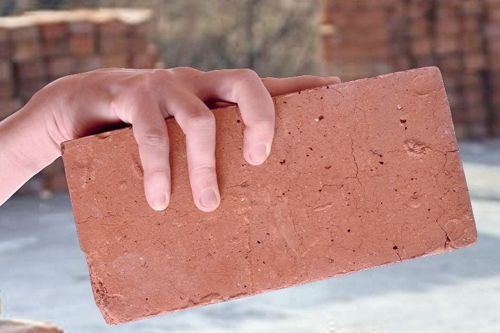

Cegła - budowa, rodzaje, wymiary, waga

Cegła to podstawowa jednostka murowa stosowana w konstrukcjach i przegrodach, której powtarzalność geometryczna i trwałość umożliwiają wznoszenie ścian o przewidywalnych parametrach. Współcześnie obejmuje wyroby ceramiczne, wapienno‑piaskowe oraz klinkierowe, powstające w kontrolowanych procesach przemysłowych. Dobór cegieł opiera się na parametrach normowych takich jak wytrzymałość na ściskanie, nasiąkliwość, mrozoodporność, klasa reakcji na ogień oraz tolerancje wymiarowe.

Czym jest cegła?

Podstawową funkcją cegły jest przenoszenie obciążeń ściskających w murze, który jako kompozyt złożony z jednostek i zaprawy pracuje w sposób złożony zależny od wiązania i jakości spoin. Parametrem oceny nośności jest wytrzymałość na ściskanie deklarowana przez producenta w klasach, typowo od 10 do 60 MPa w zależności od rodzaju wyrobu. Wyrób jest niepalny i zwykle klasyfikowany jako A1 w reakcji na ogień, co pozwala stosować mury z cegieł jako przegrody ogniowe o długich czasach odporności ogniowej. Z punktu widzenia fizyki budowli istotne są nasiąkliwość, czyli zdolność do pochłaniania wody wyrażana najczęściej w procentach masy suchej, oraz współczynnik przewodzenia ciepła, który determinuje straty energii i ryzyko kondensacji. Cegła znajduje zastosowanie w ścianach nośnych i działowych, okładzinach elewacyjnych, filarach, przewodach kominowych oraz w elementach małej architektury, często w połączeniu ze zbrojeniem i wypełnieniem zaprawami o dobranych właściwościach.

Budowa cegły

Budowa cegły obejmuje zespół cech geometrycznych, układ wewnętrznych pustek oraz mikrostrukturę materiału, które razem determinują parametry wytrzymałościowe, trwałość i zachowanie cieplno-wilgotnościowe. Zrozumienie powiązań między geometrią, porowatością i fazami mineralnymi umożliwia dobór wyrobu do wymagań nośności, izolacyjności i odporności na czynniki środowiskowe. Poniżej przedstawiono aspekty konstrukcji cegły w ujęciu materiałowym i geometrycznym.

Geometria zewnętrzna i tolerancje wymiarowe
Wymiary nominalne i dopuszczalne odchyłki kształtu wpływają na siatkę modułową muru oraz równomierność grubości spoin. Prostoliniowość krawędzi i prostopadłość płaszczyzn ograniczają ryzyko klawiszowania i lokalnych koncentracji naprężeń. Dopuszczalne skręcenie i łukowatość określa się zwykle w relacji do długości elementu, aby zapewnić powtarzalność układania. Stabilna geometria sprzyja przewidywalnemu rozkładowi obciążeń i ułatwia zachowanie ciągłości spoin pionowych.

Powierzchnie łożyskowania i chropowatość funkcjonalna
Płaszczyzny łożyskowania powinny charakteryzować się małą falistością i kontrolowaną chropowatością, co zapewnia adekwatny kontakt z zaprawą. Mikroszorstkość na poziomie dziesiątek mikrometrów zwiększa adhezję poprzez mechaniczne zakotwienie i zwilżalność zaczynu. Nadmiernie gładkie powierzchnie ograniczają przyczepność, a zbyt szorstkie generują punktowe koncentracje naprężeń i zwiększają zużycie zaprawy. Równoległość płaszczyzn łożyskowania minimalizuje odchylenia słupa naprężeń ściskających i redukuje obrót jednostek w płaszczyźnie muru.

Układ drążeń i otworów przelotowych
Orientacja drążeń względem kierunku obciążenia decyduje o efektywnym przekroju nośnym i ścieżkach przewodzenia ciepła. Pustki ułożone równolegle do kierunku przewodzenia w murze redukują mostkowanie cieplne, ale nadmierny udział pustek obniża sztywność i odporność na lokalne zgniatanie. Ciągłość żeber oraz minimalna grubość ścianek w strefach podporowych warunkują odporność na wyboczenie miejscowe i zarysowanie. Otwory przelotowe poprawiają zakotwienie zaprawy i zwiększają tarcie na styku, jednak projektuje się je tak, aby nie osłabić stref szczególnie obciążonych ścinaniem.

Mikrostruktura ceramiki zwykłej
W cegłach ceramicznych matryca tworzy się z fazy szklistej, kwarcu resztkowego i igiełkowych faz mullitowych, powstających podczas wypału. Rozkład i wielkość porów otwartych decydują o nasiąkliwości i odporności na cykle zamarzania, a pory zamknięte ograniczają przewodność cieplną. Stopień spieczenia rośnie wraz z temperaturą i czasem przetrzymania, zwiększając wytrzymałość na ściskanie kosztem przenikalności pary. Jednorodna mikrostruktura ogranicza anizotropię właściwości i zmniejsza ryzyko pęknięć technologicznych.

Mikrostruktura klinkieru
Klinkier wykazuje wyższy stopień zeszklenia i niższą porowatość otwartą, co przekłada się na małą nasiąkliwość i wysoką mrozoodporność. Udział faz szklistej i reakcyjnych krzemianów ogranicza kapilarny transport wody, stabilizując parametry eksploatacyjne w warunkach zawilgocenia. Zwiększona gęstość objętościowa poprawia wytrzymałość na ściskanie, ale podnosi przewodność cieplną w porównaniu z ceramiką porowatszą. Jednocześnie wyższa twardość powierzchni wpływa na odporność na ścieranie i uszkodzenia mechaniczne lica.

Mikrostruktura cegły silikatowej
Cegła silikatowa zawiera szkielety z ziaren kwarcu zespolone produktami autoklawizacji wapna, takimi jak tobermoryt i fazy C-S-H. Gęsta mikrostruktura o drobnej kapilarności zmniejsza podatność na zasolenie i ogranicza szybkość podciągania kapilarnego przy zachowaniu wysokiej wytrzymałości na ściskanie. Warunki autoklawizacji determinują stopień krystalizacji i łączność faz wiążących, wpływając na moduł sprężystości i skurcz. Wysoka zawartość kwarcu stabilizuje wymiarowość w warunkach zmian temperatury, przy jednoczesnej relatywnie większej przewodności cieplnej niż w ceramice o porach zamkniętych.

Fazowanie krawędzi i odporność na uszkodzenia
Fazowanie krawędzi o stałym kącie i głębokości redukuje koncentracje naprężeń przy uderzeniach i podczas manipulacji elementami. Zmniejszenie ostrości krawędzi ogranicza odpryski i ułatwia utrzymanie równej szerokości spoin licowych. Wielkość fazki dobiera się tak, aby nie zmniejszać istotnie powierzchni łożyskowania i nie pogarszać stabilności wymiarowej. Jednolite fazowanie poprawia estetykę połączeń, jednocześnie nie zaburzając pracy muru w ściskaniu.

Wykończenie lica: szkliwienie, angobowanie, kalandrowanie
Szkliwienie tworzy zwartą warstwę o niskiej nasiąkliwości i wysokiej odporności chemicznej, która ogranicza dyfuzję wody do wnętrza. Angoba, jako cienka warstwa ilasto-krzemionkowa, stabilizuje barwę i teksturę, jednocześnie zachowując częściową paroprzepuszczalność. Kalandrowanie powierzchni po ekstruzji zagęszcza strefę przypowierzchniową i zmniejsza chropowatość, co wpływa na odporność na zabrudzenia i erozję. Dobór technologii wykończenia musi uwzględniać kompatybilność z zaprawą oraz wpływ na odkształcenia termiczne lica.

Zarządzanie naprężeniami skurczowymi i termicznymi
Kontrola tempa suszenia i krzywej grzewczej ogranicza gradienty temperatury i wilgotności, które generują własne naprężenia w wyrobie. Etapy wygrzewania i studzenia prowadzi się tak, aby umożliwić relaksację naprężeń i uniknąć przejść fazowych powodujących objętościowe skoki. Odpowiedni dobór uziarnienia i udziału dodatków ogniotrwałych stabilizuje skurcz przez równomierne rozmieszczenie sztywnego szkieletu. Monitoring pęknięć technologicznych poprzez próby niszczące i nieniszczące pozwala korygować parametry procesu przed produkcją seryjną.

Rodzaje cegieł

Cegły różnią się materiałem, strukturą i obróbką powierzchni, co bezpośrednio przekłada się na ich parametry mechaniczne, fizyczne i trwałościowe. O wyborze rodzaju decydują przede wszystkim gęstość, wytrzymałość na ściskanie, nasiąkliwość, przewodność cieplna oraz odporność na działanie temperatur i chemikaliów. Poniżej zestawiono typy cegieł spotykane w praktyce budowlanej wraz z ich typowymi zastosowaniami i ograniczeniami eksploatacyjnymi.

Cegła ceramiczna pełna
Wyrabiana z glin ilastych i wypalana zgodnie z EN 771-1, osiąga klasy wytrzymałości na ściskanie zwykle 10-30 MPa. Gęstość objętościowa mieści się zazwyczaj w przedziale 1600-1900 kg/m³, co zapewnia wysoką akumulacyjność cieplną i dobrą izolacyjność akustyczną masy. Nasiąkliwość na poziomie ok. 10-16 procent wymaga stosowania odpowiednich zapraw i zabezpieczeń przeciwwilgociowych w strefach cokołowych. Stosowana w murach nośnych i ścianach warstwowych, preferuje spoiny pełne dla równomiernego rozkładu naprężeń i ograniczenia rys skurczowych.

Cegła ceramiczna drążona
Perforacje pionowe lub przelotowe redukują masę własną elementu i przewodnictwo cieplne, często do 0,30-0,50 W/(m·K). Gęstość objętościowa spada do ok. 900-1400 kg/m³, co ułatwia montaż, ale obniża nośność w stosunku do cegły pełnej. Klasy wytrzymałości typowo mieszczą się w granicach 7,5-15 MPa, dlatego zalecana jest do przegród nienośnych i wypełniających. W murze wymaga zachowania właściwej orientacji drążeń oraz ciągłości spoin pionowych i poziomych dla zapewnienia stateczności i jednorodności cieplnej.

Cegła klinkierowa
Wypalana w wyższych temperaturach, uzyskuje niską nasiąkliwość zwykle ≤6 procent i wysoką trwałość na cykle zamrażania/rozmrażania (rzędu 100 cykli i więcej). Wytrzymałość na ściskanie często przekracza 35 MPa, co pozwala na stosowanie w elewacjach, cokołach i nawierzchniach narażonych na ścieranie. Dobra odporność na agresję atmosferyczną i sole odladzające ogranicza degradację lica i wykwity. Zaleca się użycie zapraw z dodatkiem trasu lub o niskiej skłonności do wysoleń oraz staranne wykonanie fugi dla zapewnienia szczelności.

Cegła wapienno‑piaskowa (silikat)
Powstaje przez prasowanie mieszaniny kwarcowej i wapiennej oraz autoklawowanie w 180-200°C, co daje wysoką dokładność wymiarową i jednorodność. Osiąga klasy wytrzymałości 15-30 MPa przy gęstości 1600-2000 kg/m³, co sprzyja izolacyjności akustycznej przegród. Współczynnik przewodzenia ciepła bywa wyższy (ok. 0,8-1,2 W/(m·K)), dlatego ściany z silikatów zazwyczaj wymagają docieplenia dla spełnienia wymagań energetycznych. Nasiąkliwość na poziomie 16-24 procent wymusza właściwe detale hydroizolacyjne i dobór zapraw o kontrolowanej kapilarności.

Cegła szamotowa
Zawartość Al2O3 rzędu 30-45 procent oraz kontrolowana porowatość zapewniają odporność ogniową do temperatur przekraczających 1000°C. Stabilność wymiarowa i wytrzymałość mechaniczna utrzymywane są w szerokim zakresie temperatur, co umożliwia stosowanie w paleniskach, piecach i przewodach dymowych. Współczynnik przewodzenia ciepła jest wyższy niż w cegłach drążonych, lecz istotna jest odporność na szok termiczny i erozję żużlową. Do murowania używa się zapraw ogniotrwałych o zbliżonym składzie mineralnym, aby ograniczyć różnice rozszerzalności cieplnej.

Cegła licowa
Selekcjonowana pod względem barwy, faktury i jakości lica, przeznaczona do muru widocznego bez tynku. Parametry mrozoodporności i nasiąkliwości są podwyższone w stosunku do cegieł zwykłych, często w zakresie odpowiednim dla min. 50-100 cykli zamrażania/rozmrażania. Niewielkie odchyłki wymiarowe ułatwiają utrzymanie stałej grubości spoin i estetycznego rysunku muru. Wymaga fug o podwyższonej szczelności i odporności na wnikanie wody, zwłaszcza w strefach rozprysku i przy gzymsach.

Cegła glazurowana
Posiada powierzchnię licową pokrytą szkliwem ceramicznym, które znacząco ogranicza nasiąkliwość i ułatwia czyszczenie. Jest stosowana we wnętrzach o wysokich wymaganiach higienicznych, jak laboratoria, kuchnie zakładowe czy obiekty służby zdrowia. Różnice współczynników rozszerzalności między szkliwem a czerepem wymagają stabilnego podłoża i starannej obróbki krawędzi, aby uniknąć spękań. Do spoinowania używa się zapraw o ograniczonej kapilarności i zwiększonej przyczepności do powierzchni szkliwionych.

Cegła ręcznie formowana
Formowana w piaskowanych formach, daje nieregularną fakturę i zróżnicowane krawędzie, pożądane w konserwacji zabytków i architekturze historyzującej. Dopuszczalne odchyłki wymiarowe są większe niż w cegłach maszynowych, co wpływa na szerokość i profil spoin. Parametry wytrzymałościowe odpowiadają zwykle cegłom ceramicznym klasy 10-20 MPa, przy nieco wyższej nasiąkliwości. Wymagane jest stosowanie zapraw o dobrej urabialności, które kompensują nierówności lica i minimalizują puste przestrzenie.

Cegła kwasoodporna
Wytwarzana ze specjalnie dobranych mas ceramicznych lub klinkierowych, odznacza się bardzo niską nasiąkliwością i odpornością na działanie kwasów nieorganicznych. Stosowana w przemyśle chemicznym, galwanizerniach i stacjach uzdatniania, gdzie wymagana jest obudowa odporna na agresywne media. Zwykle łączona na zaprawach żywicznych (np. epoksydowych lub furfurylowych) albo siarkowych, co zapewnia szczelność i odporność chemiczną spoin. Należy weryfikować zgodność materiału z konkretnym medium, ponieważ odporność na ługi bywa ograniczona.

Główne rodzaje cegieł - tabela

*Zakresy wartości mają charakter orientacyjny i powinny być weryfikowane w kartach technicznych producenta oraz normach przedmiotowych.

Wymiary cegieł

Wymiary cegieł determinują geometrię wiązania muru, gęstość i grubość spoin oraz rytm warstw, co bezpośrednio przekłada się na parametry nośne i tempo wykonawstwa. Koordynacja wymiarowa z uwzględnieniem grubości spoin umożliwia projektowanie w siatce modułowej i ograniczenie docinek. W praktyce stosuje się zarówno format 1 NF używany w Polsce, jak i formaty NF, DF oraz 2DF wywodzące się z tradycji niemieckiej, z przypisanymi kategoriami tolerancji wg PN‑EN 771.

Koordynacja 1 NF i siatka modułowa

Format 1 NF 250×120×65 mm z założoną spoiną 10 mm pozwala uzyskać moduł wysokościowy 75 mm na warstwę (cegła + spoina). Taki moduł umożliwia kształtowanie wysokości ościeży, nadproży i pasm elewacyjnych w wielokrotnościach 75 mm, z minimalną potrzebą korekt na zaprawie. W płaszczyźnie poziomej długość 250 mm w połączeniu z połówkami pozwala utrzymać wiązanie wozówkowe lub krzyżowe z zachowaniem regularnego rozstawu spoin pionowych. Nominalna grubość ściany 1 cegły kształtuje się jako 250 mm plus tolerancje i zaprawa, co odpowiada tradycyjnemu oznaczeniu "1 cegła". Przy murze grubości 1/2 cegły otrzymuje się wymiar około 120 mm, co odpowiada szerokości cegły bez konieczności obracania elementów na długość. Siatka modułowa dla 1 NF sprzyja prefabrykacji elementów nadprożowych i skrzynek roletowych o wymiarach skorelowanych z wysokością warstw. Listwy traserskie z podziałką 75 mm ułatwiają wyznaczanie poziomów kolejnych warstw i kontrolę kumulacji odchyłek. Dla długości ścian modułowość ułatwia rozplanowanie dylatacji i pionów instalacyjnych w odstępach będących całkowitymi lub połówkowymi wielokrotnościami cegły. Kumulowanie się odchyłek długości i szerokości kompensuje się korektą grubości spoin pionowych w przedziale dopuszczalnym dla danej zaprawy. Zachowanie modułu ogranicza zjawisko "biegu" spoin, które utrudniałoby prawidłowy przekład obciążeń przez spoiny poziome.

Formaty NF, DF i 2DF w systemie niemieckim

Format NF 240×115×71 mm generuje większą wysokość warstwy niż 1 NF, co pozwala uzyskać wyższy rytm elewacyjny przy mniejszej liczbie warstw na tę samą wysokość. Format DF 240×115×52 mm daje niższą warstwę, zwiększając liczbę warstw na metr, co sprzyja precyzyjnym podziałom i detalowaniu cokołów, gzymsów oraz parapetów. Format 2DF 240×115×113 mm umożliwia wykonywanie warstw o zwiększonej wysokości, często stosowany w strefach cokołowych i przy szybszym wznoszeniu partii wypełniających. Długość 240 mm i szerokość 115 mm utrzymują kompatybilność wymiarową pomiędzy NF, DF i 2DF, co ułatwia łączenie formatów w jednej elewacji bez utraty rytmiki spoin pionowych. Zmiana wysokości elementu zmienia liczbę spoin poziomych na jednostkę wysokości muru, co wpływa na rozkład odkształceń i potencjalną podatność na spękania skurczowe. Przy cieńszych warstwach (DF) rośnie udział zaprawy w przekroju pionowym, co może zmniejszać efektywną sztywność pionową przy tej samej grubości ściany. Zastosowanie 2DF ogranicza liczbę spoin poziomych, zmniejszając zużycie zaprawy i czas układania, lecz zwiększa masę jednostkową elementu. W kontekście detalu, DF pozwala na dokładniejsze prowadzenie łuków, nadproży warstwowych i precyzyjnych węgarków. NF bywa kompromisem pomiędzy wydajnością a dokładnością podziałów, zachowując znaną rytmikę w seriach renowacyjnych. Wybór formatu należy skorelować z grubością spoin projektową, by zapewnić zgodność wysokości parapetów, stropów i przewiązek ze spoinowaniem elewacji.

Tolerancje wymiarowe PN‑EN 771

PN‑EN 771 wprowadza kategorie tolerancji T1 i T2, różnicujące dopuszczalne odchyłki długości, szerokości i wysokości od wymiarów deklarowanych. Klasa T2 zawęża dopuszczalne odchyłki względem T1, co przekłada się na bardziej jednorodny przebieg spoin i lepszą zgodność z siatką modularną. Ocena zgodności wymiarów odbywa się na próbkach wg metod badań z serii PN‑EN 772, z uwzględnieniem sposobu pomiaru i warunków klimatycznych. Oprócz odchyłek liniowych ocenia się skrzywienie, płaskość powierzchni oraz kątowość krawędzi, ponieważ wpływają one na równomierność grubości spoin i estetykę lica. Większe odchyłki wymagają korekt grubości spoin podczas murowania, co może prowadzić do lokalnych koncentracji naprężeń i nierówności płaszczyzny. Przy fasadach licowych o wąskich spoinach preferuje się wyroby o wyższej kategorii tolerancji, aby ograniczyć "bieg" lica i rozjeżdżanie się spoin w pionie. Dla murów konstrukcyjnych tolerancje wpływają na powtarzalność przekroju i rozkład zaprawy w spoinach, co rzutuje na nośność obliczeniową i odkształcalność. Kumulacja odchyłek na odcinku kilkumetrowym może spowodować różnice wysokości warstw sięgające kilku milimetrów, dlatego zaleca się kontrolę bieżącą i korygowanie przekładkami. Dokumentacja techniczna powinna definiować wymaganą kategorię tolerancji z uwzględnieniem docelowej grubości spoin i klasy ekspozycji elewacji. W logistyce budowy sortowanie elementów według wymiaru rzeczywistego ogranicza miejscowe rozbieżności, a tym samym zapotrzebowanie na docinki i korekty zaprawą.

Elementy uzupełniające i kształtki skoordynowane

Połówki i trójćwiartki o wymiarach nominalnie równych odpowiednio 1/2 i 3/4 długości cegły bazowej umożliwiają zachowanie prawidłowego wiązania bez cięcia na placu budowy. Kształtki narożne z licem na dwóch prostopadłych płaszczyznach pozwalają tworzyć czyste naroża bez przecinania lica i bez widocznych rdzeni po cięciu. Elementy nadprożowe i belki systemowe mają wymiary skoordynowane z modułem wysokości warstw, co umożliwia płynne włączenie ich w mur bez zmiany grubości spoin. Kształtki poszerzające i zwężające stosuje się do kompensacji różnic przy łączeniu formatów NF, DF i 2DF, utrzymując ciągłość spoin pionowych. W strefach ościeży i węgarków elementy 3/4 ograniczają nadmierne zagęszczenie spoin pionowych i poprawiają przenoszenie ściskania w rejonach koncentracji obciążeń. Zastosowanie gotowych elementów uzupełniających skraca czas murowania i zmniejsza straty materiałowe wynikające z cięcia. W kontekście tolerancji wymiarowych kształtki powinny mieć zbliżone kategorie T1/T2 do cegły bazowej, aby uniknąć skoków wymiarowych na styku. W murach licowych stosuje się również elementy kątowe o zaokrąglonych lub fazowanych krawędziach, które stabilizują grubość spoiny i poprawiają odwodnienie lica. Rozmieszczenie elementów uzupełniających należy planować w dokumentacji warsztatowej, aby przewidzieć ich położenie w każdej warstwie i ograniczyć improwizację na budowie. Skoordynowanie długości kształtek z grubością spoin pionowych umożliwia utrzymanie rozstawu spoin zgodnego z siatką modularną bez kumulowania błędów.

Waga cegieł

Waga cegieł jest funkcją gęstości objętościowej materiału, wymiarów geometrycznych oraz udziału pustek, a dodatkowo zmienia się wraz ze stanem wilgotnościowym. Dokładna ocena masy jednostkowej wymaga przyjęcia spójnych założeń dotyczących porowatości i wilgotności zgodnych z metodami badawczymi. Parametr ten oddziałuje na dobór technologii murowania, organizację transportu i wartości obciążeń stałych w obliczeniach konstrukcyjnych.

Gęstość objętościowa
Gęstość objętościowa suchego materiału określa masę w przeliczeniu na jednostkę objętości wraz z porami wewnętrznymi, ale bez uwzględnienia pustek przelotowych. W praktyce stosuje się wartość deklarowaną przez producenta, wyznaczaną po wysuszeniu próbek do stałej masy w temperaturze rzędu 105°C. Dla cegieł ceramicznych typowe zakresy to 1600-2000 kg/m³, dla silikatowych 1800-2000 kg/m³, a dla klinkierowych 2000-2200 kg/m³. Różnice wynikają z składu surowców, stopnia spieczenia i struktury mikro-porów powstałych w procesie wypału lub autoklawizacji.

Geometria i format NF
Objętość cegły wyznacza się na podstawie nominalnych wymiarów kształtki oraz przyjętych spoin, przy czym do masy jednostkowej elementu stosuje się najczęściej wymiary rzeczywiste bez zaprawy. Dla formatu 1 NF (około 250×120×65 mm) objętość geometryczna prostopadłościanu wynosi około 0,00195 m³. Tolerancje długości, szerokości i wysokości wprost wpływają na rozrzut objętości, a tym samym masy. W obliczeniach logistycznych korzystne jest przyjmowanie wymiarów skrajnych zgodnie z klasą tolerancji wyrobu, aby nie zaniżyć obciążeń.

Struktura i udział pustek
Udział pustek p definiuje część objętości cegły nie wypełnioną materiałem stałym i obniża masę zgodnie z zależnością m = ρ·V·(1-p). Układ i geometria drążeń wpływa nie tylko na zmniejszenie ciężaru, lecz także na rozkład przekroju nośnego i podatność lokalną na zgniatanie. Pustki zamknięte zmniejszają przewodnictwo cieplne przy mniejszym osłabieniu nośności niż pustki przelotowe, ale efekt redukcji masy jest podobny przy tym samym p. W praktyce projektowej parametr p powinien być zgodny z kartą techniczną, a w przypadku wątpliwości weryfikowany pomiarem masy i wymiarów kilku losowych próbek.

Stan wilgotnościowy i nasiąkliwość
Wilgoć zwiększa masę cegły proporcjonalnie do zawartości wody w strukturze porowatej, którą opisuje wskaźnik w wyrażony jako procent masy suchej. Przy nasiąkliwości 12% wzrost masy cegły o masie 3,5 kg w stanie suchym wyniesie około 0,42 kg, co istotnie zmienia obciążenia stałe. Różne stany odniesienia (suchy piecowo, powietrzno-suchy, stan równowagi higroskopijnej) dają odmienne wyniki, dlatego należy stosować stan wymagany w danej normie badawczej. W warunkach eksploatacji sezonowe wahania wilgotności mogą okresowo podnosić ciężar elewacji, co warto uwzględnić w analizie kombinacji obciążeń.

Różnice między rodzajami cegieł
Cegły ceramiczne produkowane z glin i iłów mają strukturę zróżnicowaną, zależną od temperatury wypału i dodatków porotwórczych, co kształtuje ich gęstość i masę. Cegły silikatowe, powstające z piasku kwarcowego i wapna poddanych autoklawizacji, charakteryzują się mniejszą porowatością kapilarną, a przez to zwykle wyższą masą przy podobnym formacie. Cegły klinkierowe, wypalane w wyższych temperaturach do stanu spieku, osiągają największe gęstości i najmniejszą nasiąkliwość, co podnosi masę w stanie suchym, ale ogranicza przyrost masy wskutek zawilgocenia. Porównania między wyrobami należy prowadzić przy ujednoliconym stanie wilgotnościowym i formacie geometrycznym.

Tolerancje i rozrzut masy
Masa pojedynczej cegły w partii podlega rozrzutowi wynikającemu z tolerancji wymiarów, zmienności gęstości i udziału pustek w procesie produkcyjnym. Producenci deklarują zakresy mas, a nie wartości stałe, zwykle z podaniem średniej i minimalnej lub przedziału charakterystycznego. Przy planowaniu transportu i składowania bezpieczniej jest przyjąć wartości górne zakresu lub dodać margines na wilgotność eksploatacyjną. W odbiorze jakościowym warto weryfikować masę metodą losowego ważenia pakietów, co pozwala wykryć odstępstwa od deklaracji.

Wpływ na ergonomię murowania
Większa masa jednostkowa cegieł zwiększa obciążenie dynamiczne kończyn górnych i kręgosłupa murarza oraz wpływa na tempo układania warstw. W praktyce dobiera się format i typ elementu tak, aby masa pojedynczego uchwytu nie przekraczała wartości dopuszczalnych dla pracy ręcznej w zadanych warunkach. Cięższe cegły mogą wymagać częstszych przerw lub zastosowania podajników i stolików roboczych ograniczających dystans podnoszenia. Różnice w masie wpływają także na zużycie zaprawy poprzez odmienną stabilność elementów i konieczność korekt po ustawieniu.

Obciążenia stałe i wymiarowanie
Ciężar własny muru z cegieł stanowi obciążenie stałe uwzględniane w kombinacjach obliczeniowych zgodnie z zasadami Eurokodów, przy czym masa jednostkowa elementów jest danymi wejściowymi. Dla ścian warstwowych należy oddzielnie określić ciężar okładziny licowej z cegieł i warstw wewnętrznych, ponieważ różnią się gęstością i wilgotnością. Przy doborze przekrojów nadproży, belek i stropów przyjmuje się masy z uwzględnieniem maksymalnej przewidywanej wilgotności w okresie eksploatacji. Zaniżenie masy cegieł prowadzi do niedoszacowania sił wewnętrznych i ugięć, szczególnie przy dużych rozpiętościach.

Kotwienia elewacyjne i łączniki
Masa okładziny z cegły licowej wyznacza obciążenia przypadające na pojedyncze łączniki poprzez iloczyn ciężaru powierzchniowego i pola wpływu łącznika. Przy typowej gęstości rozmieszczenia rzędu 4-5 szt./m2 i ciężarze okładziny około 1,5-1,8 kN/m2 obciążenie własne na łącznik wynosi w przybliżeniu 0,3-0,45 kN, bez uwzględnienia oddziaływań wiatru. Wzrost wilgotności okładziny zwiększa siły ścinające w łącznikach oraz dociski w podporach mechanicznych. Dobór klasy łączników i ich rozstawu powinien bazować na ciężarze w stanie obliczeniowym, a nie na masie katalogowej w stanie suchym.

Logistyka palet i składowanie
Zestawienie masy cegieł na palecie wynika z liczby sztuk i masy jednostkowej, do której należy dodać masę samej palety oraz ewentualnej folii i przekładek. Przykładowo paleta 400 szt. cegieł o masie 3,2 kg generuje obciążenie około 1,28 t plus masa opakowania, co determinuje klasę wózka widłowego i nośność posadzki. Przy składowaniu warstwowym istotne jest sprawdzenie dopuszczalnego nacisku jednostkowego podłoża oraz stabilności stosu przy działaniu wiatru. Zmienność wilgotności w trakcie składowania na otwartej przestrzeni może chwilowo podnieść masę o kilka procent, co należy uwzględnić w planie placu budowy.

Metody oznaczania masy i gęstości
Masa jednostkowa cegły jest wyznaczana przez ważenie po wysuszeniu do stałej masy lub w zadanym stanie wilgotnościowym, zgodnie z procedurami z serii PN-EN 772. Objętość elementu określa się metodą pomiaru wymiarów geometrycznych lub, dla kształtek nieregularnych, metodą wypornościową. Z gęstości i objętości oblicza się masę teoretyczną, którą konfrontuje się z wynikiem bezpośredniego ważenia w celu weryfikacji udziału pustek i zawartości wody. Dokumentowanie stanu próbek (czas i temperatura suszenia, warunki chłodzenia) jest konieczne dla odtwarzalności wyników.

Masa jednostkowa muru i przeliczenia
Do przeliczeń masy cegieł na jednostkę powierzchni ściany stosuje się moduł wymiarowy cegły ze spoiną, co pozwala oszacować liczbę sztuk na 1 m2. Dla formatu 1 NF z fugą 10 mm efektywny moduł 260×75 mm daje około 51 szt./m2 powierzchni licowej. Mnożąc liczbę sztuk przez masę jednostkową w zadanym stanie wilgotnościowym uzyskuje się ciężar powierzchniowy okładziny z samych cegieł, bez zaprawy i akcesoriów. W analizach konstrukcyjnych ciężar całkowity muru uzyskuje się przez dodanie masy zaprawy i ewentualnych warstw dodatkowych.

Wpływ temperatury i warunków środowiskowych
Temperatura wpływa na masę cegieł pośrednio przez zmianę zawartości wilgoci w porach, podczas gdy zmiany gęstości materiału stałego są pomijalne w zakresie eksploatacyjnym. Ekspozycja na deszcz i wysoką wilgotność względną podnosi masę, natomiast przewiew i nasłonecznienie ją obniżają w wyniku wysychania. Cykl zamarzanie-odmarzanie może chwilowo zwiększać zawartość lodu w porach, co w skrajnych warunkach modyfikuje ciężar w krótkich przedziałach czasu. Warunki magazynowania pod zadaszeniem stabilizują stan wilgotnościowy i ograniczają wahania masy.

Cegła jako jednostka murowa łączy dojrzałą technologię wytwarzania z przewidywalnym zachowaniem w konstrukcji i przegrodach. Poprawny dobór rodzaju, wymiarów i parametrów materiałowych wymaga odniesienia do norm PN‑EN 771 oraz uwzględnienia mechaniki muru, wilgotności i warunków eksploatacji. Precyzyjna analiza geometrii, masy i mikrostruktury elementu pozwala uzyskać trwałe, bezpieczne i ekonomiczne rozwiązania w ścianach nośnych, elewacjach oraz elementach specjalnych.
