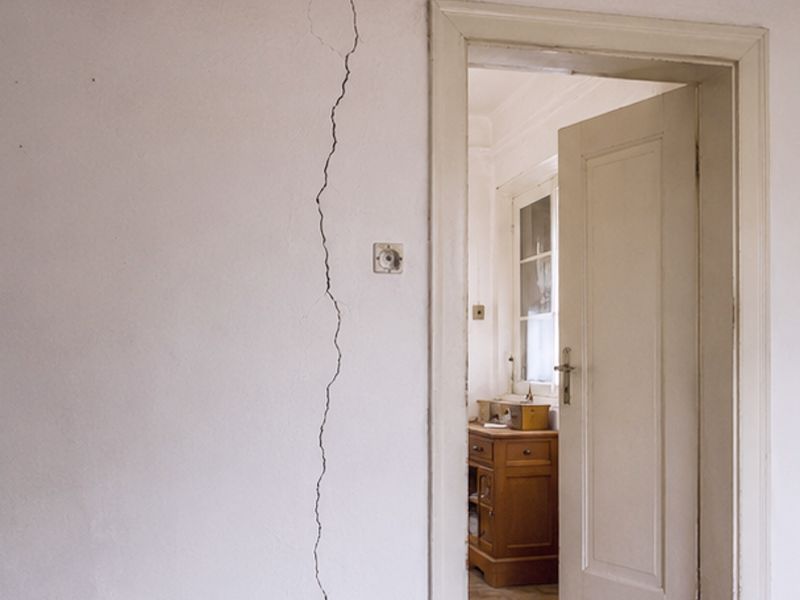

Pionowe pęknięcia ścian nośnych - przyczyny, ocena i naprawa

Pionowe pęknięcia ścian nośnych należą do uszkodzeń, których nie warto lekceważyć. Mogą być tylko powierzchniową rysą w tynku, ale mogą też sygnalizować pracę muru, osiadanie fundamentów, przeciążenie fragmentu ściany, błąd wykonawczy albo zmianę warunków gruntowych. Najważniejsze jest nie samo to, że rysa biegnie pionowo, lecz gdzie się znajduje, czy się powiększa, jaką ma szerokość, czy przechodzi przez cały mur i czy towarzyszą jej inne objawy, takie jak zacinające się drzwi, szczeliny przy stropie, pęknięcia przy narożach lub wilgoć.

Czym są pionowe pęknięcia ścian nośnych?

Pionowe pęknięcie ściany nośnej to rysa, szczelina lub pęknięcie przebiegające głównie w kierunku pionowym, czyli od góry do dołu albo od dołu do góry. Może występować tylko w warstwie tynku, może przechodzić przez spoiny i elementy murowe, a w poważniejszych przypadkach może obejmować całą grubość ściany. W ścianach nośnych taka rysa wymaga większej uwagi niż podobne pęknięcie w ścianie działowej, ponieważ ściana nośna przenosi obciążenia ze stropów, dachu i wyższych kondygnacji.

Pionowy przebieg pęknięcia nie daje jeszcze jednoznacznej odpowiedzi, czy uszkodzenie jest groźne. Rysa może powstać przez skurcz tynku, różną pracę materiałów, wysychanie muru, lokalne naprężenia, osiadanie budynku, błędy przy wykonaniu otworów, brak przewiązania ścian lub przeciążenie fragmentu konstrukcji. Dlatego pierwszym krokiem nie powinna być naprawa, lecz rozpoznanie.

W praktyce należy ustalić trzy rzeczy: czy pęknięcie jest powierzchniowe, czy konstrukcyjne; czy jest stabilne, czy aktywne; oraz czy dotyczy pojedynczego miejsca, czy tworzy część większego układu zarysowań w budynku. Dopiero wtedy można mówić o sposobie naprawy.

Pierwsza ocena - czy to tynk, czy mur?

Najważniejsze pytanie brzmi: czy pęka tylko warstwa wykończeniowa, czy rzeczywiście pękła ściana nośna. W wielu domach widoczne pionowe rysy znajdują się w tynku, gładzi, farbie albo na styku dwóch materiałów. Takie rysy mogą wyglądać niepokojąco, ale nie zawsze oznaczają uszkodzenie muru.

Rysa w tynku jest zwykle płytsza, węższa i po delikatnym odkuciu nie widać jej kontynuacji w bloczkach, cegłach lub betonie. Rysa w murze często pokrywa się z przebiegiem spoin, przechodzi przez elementy murowe albo jest widoczna po obu stronach ściany. Rysa przelotowa, czyli widoczna z dwóch stron, zawsze wymaga większej uwagi.

Nie należy jednak samodzielnie odkuwać dużych fragmentów ściany nośnej bez potrzeby. Wstępnie można zrobić dokumentację zdjęciową, zmierzyć szerokość pęknięcia, sprawdzić drugą stronę ściany, obejrzeć sąsiednie pomieszczenia i zobaczyć, czy rysa wraca po wcześniejszych naprawach. Jeśli pojawiają się wątpliwości, lepiej skonsultować sprawę z konstruktorem niż ukrywać pęknięcie pod kolejną warstwą gładzi.

Najczęstsze przyczyny pionowych pęknięć

Pionowe pęknięcia ścian nośnych mogą mieć wiele przyczyn. Czasem wynikają z naturalnej pracy materiałów, czasem z błędu wykonawczego, a czasem z poważniejszego problemu konstrukcyjnego lub gruntowego. Poniżej opisano najczęstsze źródła problemu.

Skurcz materiałów

Nowe mury, tynki, zaprawy i elementy betonowe zmieniają objętość w czasie wiązania oraz wysychania. Jeśli materiał nie może swobodnie pracować, może pojawić się rysa. W świeżych budynkach drobne pionowe rysy mogą być efektem skurczu, ale nie powinno się ich automatycznie uznawać za niegroźne, zwłaszcza gdy występują w ścianach nośnych i stale się powiększają.

Osiadanie fundamentów

Jeżeli jedna część budynku osiada inaczej niż druga, w ścianach pojawiają się naprężenia. Pęknięcia mogą mieć różny przebieg: pionowy, ukośny, schodkowy albo mieszany. Pionowa rysa może pojawić się tam, gdzie konstrukcja "rozrywa się" na skutek nierównomiernego przemieszczenia podłoża lub fundamentu.

Brak dylatacji

Długie ściany, budynki o nieregularnym kształcie, dobudówki, garaże i różne części obiektu mogą pracować odmiennie. Jeżeli nie przewidziano dylatacji albo została ona źle wykonana, naprężenia mogą skupić się w jednym miejscu. Wtedy pionowa rysa pojawia się często w strefie połączenia dwóch części budynku.

Błędy wykonawcze w murowaniu

Do pęknięć mogą prowadzić źle wykonane spoiny, brak przewiązania, niewłaściwa zaprawa, pośpiech, murowanie na zbyt mokrym lub zbyt suchym podłożu, brak zbrojenia w spoinach tam, gdzie było wymagane, albo niedokładne połączenie ścian. W murach z bloczków i pustaków szczególnie ważne jest przestrzeganie technologii producenta.

Przeciążenie fragmentu ściany

Ściana nośna może pękać, jeśli przenosi większe obciążenia niż zakładano albo jeśli obciążenie zostało skupione w niekorzystnym miejscu. Może do tego dojść po zmianie układu pomieszczeń, usunięciu fragmentu ściany, wykonaniu nowego otworu, dołożeniu ciężkiego stropu, zmianie pokrycia dachowego albo oparciu belki bez właściwego podparcia.

Różna praca materiałów

Pionowe rysy często pojawiają się na styku różnych materiałów: muru i betonu, ściany i słupa żelbetowego, dobudówki i starego budynku, bloczków i nadproża albo wypełnienia bruzdy instalacyjnej. Różne materiały mają inną rozszerzalność, skurcz, sztywność i sposób przenoszenia naprężeń. Jeśli styk nie został wzmocniony albo oddylatowany, rysa może wracać po każdej naprawie.

Wilgoć i zmiany temperatury

Mur zawilgocony, przemarzający albo okresowo wysychający może pracować inaczej niż mur suchy. Zmiany wilgotności i temperatury powodują odkształcenia, a w połączeniu ze słabym tynkiem, zasoleniem lub uszkodzeniami mrozowymi mogą prowadzić do pęknięć oraz odspojeń. Wilgoć nie zawsze jest główną przyczyną rysy, ale często pogarsza jej skutki.

Pionowe pęknięcie a osiadanie budynku

Osiadanie budynku jest jedną z poważniejszych przyczyn pęknięć ścian nośnych. Każdy budynek w pewnym stopniu osiada, ale problem pojawia się wtedy, gdy osiadanie jest nierównomierne. Jedna część fundamentu przemieszcza się bardziej niż druga, a ściany zaczynają przenosić dodatkowe naprężenia.

Pionowe pęknięcie może pojawić się w miejscu, gdzie budynek dzieli się na części pracujące inaczej. Często dotyczy to styku starej i nowej części domu, naroży, ścian nad fundamentami o różnej głębokości, ścian przy dobudowanym garażu, wykuszu albo tarasie. Jeżeli rysa jest powiązana z osiadaniem, zwykle towarzyszą jej inne objawy: pęknięcia ukośne, szczeliny przy stropach, nierówne posadzki, zacinające się drzwi lub rysy na elewacji.

W takich przypadkach sama naprawa ściany nie wystarczy. Trzeba ustalić, dlaczego budynek osiada. Przyczyną może być słaby grunt, wypłukiwanie gruntu przez wodę, nieszczelna kanalizacja, źle wykonane odwodnienie, fundament na nasypie, zmiana poziomu wód gruntowych albo prace ziemne w pobliżu. Dlatego przy podejrzeniu osiadania potrzebna jest ocena konstrukcyjna i często również geotechniczna.

Pionowe pęknięcia przy otworach okiennych i drzwiowych

Otwory okienne i drzwiowe są miejscami koncentracji naprężeń. Ściana jest tam osłabiona, a obciążenia muszą zostać przeniesione przez nadproża, filarki między otworami i strefy podparcia. Dlatego pęknięcia przy otworach są częste i wymagają dokładnego obejrzenia.

Pionowe pęknięcie przy boku okna może wynikać z pracy nadproża, skurczu tynku, błędnego połączenia materiałów albo osłabienia muru przez bruzdy instalacyjne. Pęknięcie przy drzwiach może być efektem pracy ościeża, przeciążenia nadproża, zbyt małego oparcia elementu nośnego albo przenoszenia drgań. Jeżeli rysa zaczyna się w narożu otworu i rośnie, nie należy jej traktować jak zwykłej rysy tynkarskiej.

Szczególnie niepokojące są pęknięcia przy dużych przeszkleniach, szerokich otworach, usuniętych ścianach, nowych nadprożach i przebudowach. W takich miejscach błąd konstrukcyjny może ujawnić się właśnie jako pionowa lub ukośna rysa w sąsiedniej części ściany.

Pionowe rysy w ścianach murowanych

Ściany murowane z cegły, pustaków ceramicznych, silikatów, betonu komórkowego lub bloczków betonowych pękają w charakterystyczny sposób. Rysa może iść po spoinie pionowej, przecinać elementy murowe albo biec wzdłuż miejsca połączenia dwóch różnych fragmentów ściany. Sam przebieg rysy dużo mówi o przyczynie, ale nie daje pełnej diagnozy bez oględzin.

Jeżeli pionowa rysa biegnie głównie po spoinach, przyczyną może być słaba zaprawa, brak przewiązania, lokalne odkształcenia albo praca muru. Jeżeli przecina elementy murowe, może wskazywać na większe naprężenia. Jeżeli pojawia się dokładnie na styku dwóch etapów murowania lub starej i nowej części budynku, często świadczy o braku właściwego połączenia lub dylatacji.

W ścianach murowanych ważne są również wieńce, nadproża, przewiązania naroży i połączenia ścian poprzecznych. Pęknięcie pionowe w ścianie nośnej może oznaczać, że mur nie współpracuje z sąsiednimi elementami tak, jak powinien. Dlatego przy rysach powtarzających się na kilku kondygnacjach potrzebna jest dokładniejsza analiza układu konstrukcyjnego.

Pionowe rysy w ścianach żelbetowych

W ścianach żelbetowych pionowe rysy mogą wynikać ze skurczu betonu, zmian temperatury, ograniczenia odkształceń, błędów pielęgnacji, niewłaściwego zbrojenia albo pracy konstrukcji. Żelbet może się rysować i nie każda rysa oznacza awarię, ale w ścianach nośnych trzeba sprawdzić jej szerokość, głębokość, rozmieszczenie i wpływ na trwałość zbrojenia.

Drobne rysy skurczowe w betonie często pojawiają się w pierwszym okresie po wykonaniu elementu. Groźniejsze są rysy szerokie, aktywne, przelotowe, mokre, występujące w strefach dużych naprężeń albo odsłaniające zbrojenie. Jeżeli przez rysę przenika woda, rośnie ryzyko korozji stali zbrojeniowej i pogorszenia trwałości elementu.

W żelbecie nie należy naprawiać rysy przypadkową masą bez rozpoznania. Inaczej naprawia się rysy suche i stabilne, inaczej rysy pracujące, inaczej rysy z przeciekiem, a inaczej uszkodzenia wymagające wzmocnienia. Przy elementach nośnych decyzję powinien poprzedzić ogląd konstruktora lub rzeczoznawcy.

Pionowe pęknięcia po remoncie lub przebudowie

Pionowe pęknięcia często pojawiają się po remoncie, gdy zmieniono układ obciążeń albo naruszono istniejącą konstrukcję. Dotyczy to szczególnie wyburzania ścian, poszerzania otworów, wykonywania przejść, podkuwania bruzd instalacyjnych, wymiany stropu, adaptacji poddasza i dobudowy nowych części budynku.

Jeżeli pęknięcie pojawiło się krótko po remoncie, trzeba sprawdzić, czy prace były prowadzone zgodnie z projektem. Częstym błędem jest wykonanie dużego otworu w ścianie nośnej bez prawidłowego nadproża, zbyt małe oparcie belki, podcięcie filarka, osłabienie ściany instalacjami albo brak podparcia podczas robót. Rysa może być pierwszym sygnałem, że obciążenia nie są przenoszone prawidłowo.

W starych budynkach dochodzi jeszcze jeden problem: materiały mają różną jakość, ściany mogą być już osłabione, a wcześniejsze naprawy ukryte pod tynkiem. Dlatego przy przebudowie ścian nośnych nie wystarczy doświadczenie ekipy. Potrzebny jest projekt i ocena konstrukcyjna.

Kiedy pęknięcie ściany nośnej jest groźne?

Nie ma jednej prostej granicy, która mówi, że pęknięcie jest bezpieczne albo niebezpieczne w każdym budynku. Znaczenie ma szerokość, aktywność, lokalizacja, materiał ściany, układ rys i stan całej konstrukcji. Drobna rysa w tynku może być błaha, ale drobna rysa w newralgicznym miejscu konstrukcji może wymagać obserwacji.

Za niepokojące należy uznać pęknięcia, które szybko się powiększają, są widoczne po obu stronach ściany, mają kilka milimetrów szerokości, towarzyszą im odkształcenia budynku albo pojawiły się po ingerencji w konstrukcję. Alarmujące są również pęknięcia przy nadprożach, stropach, słupach, wieńcach, fundamentach i w miejscach, gdzie opierają się belki lub ciężkie elementy.

Jak monitorować pęknięcie ściany?

Monitoring rysy pomaga ustalić, czy pęknięcie jest stabilne, czy nadal pracuje. Nie zastępuje ekspertyzy, ale jest bardzo przydatny przy obserwacji zarysowań. Najprostszy monitoring polega na zaznaczeniu końców rysy, zapisaniu daty, wykonaniu zdjęć z miarką i regularnym porównywaniu zmian.

Lepszym rozwiązaniem jest zastosowanie repera rysowego, płytki kontrolnej albo wskaźnika rozwarcia rysy. Pozwala to ocenić, czy szczelina się rozszerza, zamyka, przesuwa albo zmienia w zależności od temperatury i wilgotności. W budynkach z podejrzeniem osiadania monitoring powinien trwać dłużej i obejmować różne pory roku.

Nie należy zaklejać rysy przed dokumentacją. Jeśli pęknięcie zostanie zaszpachlowane, trudniej będzie ocenić jego aktywność. Jeżeli rysa wróci w tym samym miejscu po naprawie, to ważna informacja - oznacza, że przyczyna nie została usunięta.

Normy i dokumenty techniczne

Przy pionowych pęknięciach ścian nośnych nie ma jednej normy, która pozwala automatycznie zakwalifikować każde pęknięcie jako bezpieczne albo niebezpieczne. Ocena zależy od konstrukcji, materiału, obciążeń, warunków gruntowych, lokalizacji rysy i funkcji elementu. Normy są jednak ważnym punktem odniesienia przy projektowaniu, diagnostyce i naprawach.

W praktyce normy nie zastępują oględzin. Ten sam rodzaj pęknięcia może mieć różne znaczenie w ścianie działowej, ścianie murowanej, ścianie żelbetowej, budynku nowym, starym domu z cegły albo obiekcie po przebudowie. Dlatego przy ścianach nośnych najbezpieczniej traktować normy jako tło techniczne, a decyzję naprawczą oprzeć na ocenie konkretnego przypadku.

Jak naprawiać pionowe pęknięcia ścian nośnych?

Naprawa pionowego pęknięcia ściany nośnej powinna zaczynać się od przyczyny. Jeżeli pęknięcie powstało przez skurcz tynku, wystarczy naprawa warstwy wykończeniowej. Jeżeli rysa wynika z osiadania fundamentu, przeciążenia ściany lub błędu konstrukcyjnego, sama gładź nie ma sensu. Pęknięcie wróci albo problem będzie się pogłębiał.

Naprawa rysy w tynku

Jeżeli po sprawdzeniu okazuje się, że rysa jest tylko w tynku i nie przechodzi w mur, naprawa może być powierzchniowa. Zwykle obejmuje poszerzenie rysy, oczyszczenie, gruntowanie, wypełnienie elastyczną lub systemową masą, zatopienie taśmy albo siatki i ponowne wykończenie powierzchni. Przy stykach różnych materiałów samo zaszpachlowanie często nie wystarczy - potrzebne jest wzmocnienie.

Zszywanie muru

Przy rysach w murze stosuje się czasem zszywanie, czyli osadzanie prętów, klamer lub spiralnych zbrojeń w wyfrezowanych spoinach albo bruzdach poprzecznych. Celem jest połączenie dwóch części muru i ograniczenie dalszego rozwarcia. Taka naprawa musi być dobrana do rodzaju ściany, szerokości rysy i przyczyny pęknięcia. Nie powinna być wykonywana przypadkowo.

Iniekcja rys

W elementach betonowych i żelbetowych stosuje się iniekcję żywiczną lub mineralną, zależnie od celu naprawy. Inaczej dobiera się materiał do sklejenia rysy, inaczej do uszczelnienia przecieku, a inaczej do wypełnienia pustek. Iniekcja ma sens wtedy, gdy wiadomo, czy rysa jest stabilna, sucha, mokra, aktywna czy przelotowa.

Wzmocnienie konstrukcji

Jeżeli pęknięcie wynika z przeciążenia, osiadania albo błędu konstrukcyjnego, potrzebne może być wzmocnienie. Może obejmować podbicie fundamentów, mikropale, nadproża, ramy stalowe, żelbetowe wieńce, ściągi, zbrojenie muru, dodatkowe podpory albo przebudowę fragmentu konstrukcji. Zakres takich prac powinien wynikać z projektu naprawy.

Naprawa po ustabilizowaniu przyczyny

Jeżeli pęknięcie jest aktywne, naprawę wykończeniową najlepiej wykonać dopiero po ustaleniu i zatrzymaniu przyczyny. W przeciwnym razie ściana może pęknąć ponownie w tym samym miejscu. W budynkach z osiadaniem często najpierw prowadzi się monitoring i zabezpieczenie, a dopiero później naprawia tynki oraz wykończenie.

Tabele praktyczne

Wykres: co decyduje o ryzyku?

Przy pionowych pęknięciach ścian nośnych ryzyko zależy od kilku czynników jednocześnie. Sama szerokość rysy jest ważna, ale nie wystarczy do pełnej oceny. Poniższy wykres pokazuje praktyczną wagę najważniejszych kryteriów.

Najczęstsze błędy przy pęknięciach ścian

Zaszpachlowanie rysy bez diagnozy
To najczęstszy błąd. Rysa znika na kilka tygodni lub miesięcy, ale jeśli przyczyna nadal działa, pojawi się ponownie. W ścianie nośnej naprawa kosmetyczna przed oceną może też ukryć ważny objaw konstrukcyjny.

Uznanie każdej pionowej rysy za skurczową
Pionowy przebieg nie oznacza automatycznie skurczu. Rysa może wynikać z osiadania, przeciążenia, błędnego nadproża, braku dylatacji albo pracy fundamentów. Szczególnie ostrożnie trzeba oceniać rysy przelotowe i aktywne.

Brak monitoringu
Bez pomiarów trudno powiedzieć, czy pęknięcie rośnie. Zdjęcie z miarką, data i regularna obserwacja potrafią dostarczyć bardzo ważnych informacji. Monitoring jest szczególnie ważny przy rysach, które pojawiły się nagle lub po remoncie.

Naprawa samego tynku, gdy pękł mur
Jeżeli rysa przechodzi przez mur, naprawa tynku jest tylko maskowaniem. Może być potrzebne zszycie muru, iniekcja, wzmocnienie albo usunięcie przyczyny osiadania. Rodzaj naprawy musi wynikać z diagnozy.

Ignorowanie rys po przebudowie
Pęknięcie po wyburzeniu ściany, wykonaniu otworu lub adaptacji poddasza nie powinno być traktowane jako przypadkowe. Może oznaczać, że zmienił się układ obciążeń albo element nośny został źle podparty.

Brak sprawdzenia drugiej strony ściany
Jeżeli rysa jest widoczna tylko w jednym pomieszczeniu, może dotyczyć tynku. Jeśli jest po obu stronach, ryzyko uszkodzenia muru jest większe. Warto obejrzeć również elewację i pomieszczenia nad oraz pod rysą.

Pomijanie fundamentów i gruntu
Ściana może pękać, ponieważ problem zaczyna się niżej. Nieszczelna rynna, woda przy fundamencie, słaby grunt, wykop obok domu albo awaria kanalizacji mogą doprowadzić do osiadania i rys w ścianach. Sama naprawa muru nie rozwiąże wtedy problemu.

FAQ - pionowe pęknięcia ścian nośnych

Pionowe pęknięcia ścian nośnych nie zawsze oznaczają poważną awarię, ale nigdy nie powinny być naprawiane automatycznie bez rozpoznania. Najpierw trzeba ustalić, czy pęka tylko tynk, czy mur, czy rysa jest stabilna, czy aktywna, oraz czy występują inne objawy pracy budynku. Dopiero po takiej ocenie można dobrać naprawę: od prostej naprawy tynku, przez zszywanie muru i iniekcję, aż po wzmocnienie konstrukcji lub rozwiązanie problemu z fundamentem. W ścianach nośnych najbezpieczniejsza zasada brzmi: najpierw diagnoza, potem naprawa.
