Pioruny to jedno z najbardziej spektakularnych, ale i niebezpiecznych zjawisk atmosferycznych. Towarzyszą im potężne wyładowania elektryczne, które mogą prowadzić do poważnych zniszczeń budynków, instalacji oraz stanowić zagrożenie dla życia ludzi i zwierząt. W celu ochrony przed skutkami uderzeń piorunów stosuje się specjalne systemy, zwane piorunochronami. Ich obecność na dachach budynków staje się coraz bardziej powszechna, szczególnie w rejonach narażonych na intensywne burze. Dowiedz się więcej, czym charakteryzuje się piorunochron (instalacja odgromowa)?
Czym jest piorunochron? Definicja

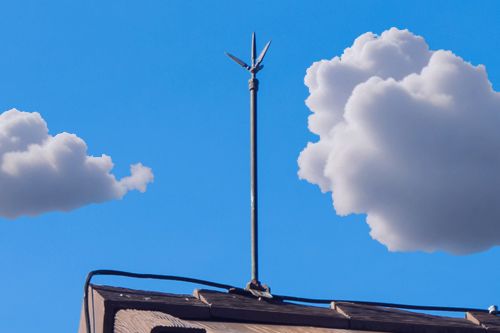

Piorunochron to urządzenie stanowiące część instalacji odgromowej, którego zadaniem jest przechwycenie wyładowania atmosferycznego i bezpieczne odprowadzenie jego energii do ziemi.
Działa na zasadzie tworzenia preferencyjnej drogi przepływu prądu, co pozwala chronić konstrukcje i ich zawartość przed bezpośrednim uderzeniem pioruna.
Benjamin Franklin - wynalazca piorunochronu - definiuje piorunochron jako urządzenie służące do przechwytywania wyładowania atmosferycznego i przekierowywania jego prądu bezpośrednio w ziemię.
Redakcja Encyclopaedia Britannica określa piorunochron jako metalowy pręt (zazwyczaj miedziany), umieszczony na strukturze budynku, który przechwytuje błyskawice i odprowadza ich prąd do gruntu przez przewód o niskiej impedancji.
Komitet NFPA twierdzi, że piorunochron to element systemu ochrony odgromowej, który ma przechwycić błyskawicę i skierować jej ładunek do uziomu.
Kto wynalazł piorunochron?
Benjamin Franklin, jedna z najbardziej rozpoznawalnych postaci XVIII wieku, był nie tylko politykiem, dyplomatą i jednym z ojców założycieli Stanów Zjednoczonych, ale również zapalonym naukowcem i eksperymentatorem. Jego zainteresowanie elektrycznością pojawiło się w czasach, gdy zjawiska te wciąż były dla wielu niezgłębioną tajemnicą. W okresie, gdy elektryczność była postrzegana niemal jak magia, Franklin podjął próbę racjonalnego i empirycznego zrozumienia natury wyładowań atmosferycznych.
W 1752 roku Franklin przeprowadził swój najsłynniejszy eksperyment, który przeszedł do historii nauki. W czasie burzy wypuścił latawiec wykonany z jedwabiu, do którego przymocowany był metalowy klucz oraz drut przewodzący prąd. Drugi koniec przewodu trzymał przywiązany do szpuli, która była izolowana sznurkiem z jedwabiu, by ograniczyć przewodnictwo do jego ręki. Gdy nadciągnęła burza, zauważył, że włókna naciągniętego sznurka zaczęły się elektryzować, a z klucza można było otrzymać iskry. Tym sposobem Franklin udowodnił, że błyskawica jest naturalnym wyładowaniem elektrycznym, a nie zjawiskiem nadprzyrodzonym.
Na bazie wyników swoich badań Franklin doszedł do wniosku, że jeżeli piorun to ogromne wyładowanie elektryczne, można je próbować kontrolować podobnie jak inne formy elektryczności znane z eksperymentów laboratoryjnych. Stąd zrodził się pomysł skonstruowania urządzenia, które przechwytywałoby piorun, zanim uderzy on w dach budynku. Tak narodził się piorunochron - metalowy pręt zamontowany na najwyższym punkcie budowli, połączony z przewodem prowadzącym do ziemi, który miał przejąć energię wyładowania i odprowadzić ją bezpiecznie do gruntu.
Wprowadzenie piorunochronu miało ogromne znaczenie dla ochrony życia ludzkiego i mienia. Wcześniejsze próby ochrony przed burzami miały charakter rytualny lub czysto symboliczny. Franklin, opierając się na obserwacji i logice naukowej, zaproponował rozwiązanie, które szybko zyskało uznanie w Europie i Ameryce. Jego wynalazek został zastosowany między innymi na szczytach kościołów, budynkach rządowych oraz w ważnych obiektach miejskich, znacznie ograniczając liczbę pożarów i uszkodzeń spowodowanych wyładowaniami atmosferycznymi.
Jak działa piorunochron?
Piorunochron pełni funkcję ochronną poprzez tworzenie przewodzącej ścieżki o najniższym możliwym oporze, którą energia wyładowania atmosferycznego może podążać wprost do ziemi. W momencie, gdy w atmosferze gromadzą się duże ilości ładunku elektrostatycznego i zbliża się błyskawica, potencjał elektryczny między chmurą burzową a powierzchnią ziemi gwałtownie rośnie. Metalowy pręt zamontowany na szczycie budynku - zwód pionowy - działa jak punkt, który w pierwszej kolejności przyciąga wyładowanie, zanim trafi ono w inne, przypadkowe miejsce konstrukcji. Dzięki temu piorun trafia w element, który jest przygotowany na jego przyjęcie.
Po przechwyceniu wyładowania przez zwód, energia elektryczna zostaje natychmiast przekazana do przewodów odprowadzających. Te przewody, wykonane zazwyczaj z miedzi lub stali ocynkowanej, biegną wzdłuż ścian budynku i są połączone z uziomem - elementem zakopanym w gruncie. Uziom, jako część instalacji podziemnej, umożliwia rozproszenie dużej ilości energii elektrycznej w ziemi, minimalizując ryzyko jej powrotu do struktury budynku. Ważne dla skuteczności systemu jest zapewnienie jak najmniejszego oporu elektrycznego w całej instalacji, co pozwala na szybkie i bezpieczne odprowadzenie ładunku.
Dzięki takiemu układowi, wyładowanie atmosferyczne zostaje skierowane na zaprojektowaną drogę, która omija elementy wrażliwe konstrukcji - instalacje elektryczne, systemy komputerowe, czy przewody wentylacyjne. Odpowiednio zaprojektowany i zainstalowany piorunochron chroni nie tylko strukturę budynku, ale również jego użytkowników oraz wyposażenie przed skutkami uderzenia pioruna.
Budowa piorunochronu
Standardowy system odgromowy składa się z trzech głównych elementów.
Zwody
Zwody to elementy instalacji odgromowej umieszczone w najwyższych punktach chronionego obiektu. Ich zadaniem jest przechwycenie wyładowania atmosferycznego, zanim trafi ono w inną część konstrukcji. Wykonywane są zazwyczaj z materiałów o bardzo dobrym przewodnictwie elektrycznym, takich jak miedź lub stal nierdzewna. Montuje się je na dachach, kominach, masztach lub specjalnych wspornikach, tak by zapewnić możliwie największy obszar ochrony. Zwody mogą mieć postać prętów pionowych, poziomych drutów rozciągniętych nad dachem lub siatki przewodzącej pokrywającej całą powierzchnię dachu. Ich rozmieszczenie zależy od kształtu budynku, jego wysokości oraz przewidywanego stopnia zagrożenia wyładowaniami atmosferycznymi.
Przewody odprowadzające
Po przechwyceniu wyładowania przez zwód, energia pioruna musi być bezpiecznie odprowadzona do gruntu. W tym celu stosuje się przewody odprowadzające, które łączą zwody z systemem uziemiającym. Przewody te prowadzone są wzdłuż ścian zewnętrznych budynku, często przytwierdzone do elewacji lub ukryte w specjalnych kanałach ochronnych. Ich przekrój musi być odpowiednio dobrany do przewidywanego natężenia prądu piorunowego. Materiałem przewodzącym jest najczęściej miedź, aluminium lub stal ocynkowana. Istotne jest, aby trasa przewodu była jak najkrótsza i pozbawiona ostrych załamań, które mogłyby powodować iskrzenie lub lokalne przegrzewanie w czasie przepływu prądu.
Uziemienie
Ostatnim i niezwykle istotnym elementem systemu odgromowego jest uziom. Jego zadaniem jest odebranie ładunku elektrycznego z przewodów odprowadzających i rozproszenie go w gruncie. Uziemienie wykonuje się w formie prętów, płyt lub taśm metalowych zakopanych w ziemi na odpowiedniej głębokości. Ich umiejscowienie i rodzaj zależą od warunków gruntowych - przewodność gleby, wilgotność, obecność wód gruntowych oraz bliskość innych instalacji mają wpływ na skuteczność działania uziomu. Uziemienie musi zapewniać jak najmniejszy opór elektryczny, by energia mogła zostać bezpiecznie rozproszona, nie powodując uszkodzeń w strukturze budynku ani zagrożenia dla jego użytkowników.
Wszystkie te elementy - zwody, przewody i uziomy - muszą być ze sobą odpowiednio połączone, tworząc spójną instalację, której zadaniem jest kontrolowane przejęcie i odprowadzenie prądu piorunowego. Współczesne systemy odgromowe często są dodatkowo integrowane z zabezpieczeniami przeciwprzepięciowymi oraz systemami monitoringu, co pozwala na jeszcze skuteczniejsze zabezpieczenie obiektów przed skutkami wyładowań atmosferycznych.
Rodzaje piorunochronów
Wyróżnia się kilka typów systemów odgromowych.
System pasywny
System pasywny, nazywany również konwencjonalnym, jest najczęściej stosowanym rozwiązaniem w ochronie odgromowej. Składa się z prostych elementów: zwodów umieszczanych na dachach i innych wystających częściach budynków, przewodów odprowadzających biegnących wzdłuż elewacji oraz uziomów w gruncie. Taki układ nie generuje pola elektrycznego ani nie wpływa na wyładowania atmosferyczne - jego zadaniem jest bierne przejęcie wyładowania, które trafia w punkt konstrukcji zabezpieczonej zwodem. System pasywny działa skutecznie wtedy, gdy elementy przechwytujące piorun są odpowiednio rozmieszczone, a wszystkie komponenty zapewniają możliwie najniższy opór elektryczny. Tego rodzaju instalacje stosuje się szeroko w budownictwie mieszkaniowym, przemysłowym i użyteczności publicznej.
System aktywny
System aktywny to nowocześniejsze rozwiązanie, które różni się od pasywnego obecnością generatora impulsu jonizującego. Urządzenie to, zainstalowane w głowicy zwodu, emituje impulsy elektryczne w momencie, gdy w atmosferze tworzą się warunki sprzyjające wyładowaniom. Dzięki tej technologii system aktywny jest w stanie zainicjować proces przechwycenia pioruna jeszcze zanim naturalne wyładowanie nastąpi - zwiększając w ten sposób zasięg ochrony oraz szanse na skierowanie pioruna w miejsce zaprojektowane do jego przyjęcia. Tego rodzaju rozwiązania wybierane są często dla obiektów o dużej powierzchni, nieregularnej bryle lub tych, które są szczególnie narażone na uderzenia piorunów ze względu na swoje położenie topograficzne.
System hybrydowy
System hybrydowy łączy cechy systemu pasywnego i aktywnego. Z jednej strony zawiera elementy typowe dla klasycznej instalacji odgromowej, z drugiej - może być wyposażony w systemy monitorujące i sterujące działaniem poszczególnych komponentów. Niektóre systemy hybrydowe integrują ochronę odgromową z zabezpieczeniami przepięciowymi wewnątrz budynku. W praktyce oznacza to, że zarówno energia samego uderzenia, jak i ewentualne przepięcia w instalacjach elektrycznych są kierowane i rozpraszane w sposób kontrolowany. Takie rozwiązania stosuje się zwykle w miejscach wymagających szczególnej ochrony infrastruktury technicznej, jak centra danych, laboratoria czy obiekty wojskowe.
Każdy z tych systemów ma swoje zastosowanie w zależności od charakterystyki budynku, jego funkcji, wartości przechowywanego w nim wyposażenia oraz wymagań technicznych i prawnych. Wybór odpowiedniego typu instalacji powinien być poprzedzony szczegółową analizą ryzyka i warunków lokalnych.
Zastosowanie piorunochronów w różnych typach obiektów
Piorunochrony montowane są na różnorodnych obiektach.
Budynki mieszkalne jednorodzinne
W domach jednorodzinnych piorunochrony stosuje się w celu ochrony mieszkańców oraz instalacji elektrycznych i elektronicznych. Współczesne budownictwo opiera się na zaawansowanych technologiach, które są podatne na zakłócenia i uszkodzenia wynikające z nagłych przepięć. Odpowiednio zaprojektowany system odgromowy chroni urządzenia domowe, instalacje fotowoltaiczne, a także drewniane elementy konstrukcji przed zapaleniem.
Budynki wielorodzinne
W przypadku bloków mieszkalnych i osiedli wielopiętrowych ochrona odgromowa ma na celu zabezpieczenie wielu lokali oraz wspólnych instalacji: wind, systemów alarmowych, domofonów i oświetlenia zewnętrznego. Systemy te są często powiązane z zabezpieczeniami przepięciowymi chroniącymi poszczególne mieszkania przed skutkami pośrednich uderzeń piorunów.
Szkoły i placówki oświatowe
W budynkach szkolnych montuje się piorunochrony nie tylko ze względu na bezpieczeństwo dzieci, ale również ze względu na obecność licznych komputerów, tablic interaktywnych i serwerów. Instalacje te zapewniają ciągłość pracy placówki nawet podczas intensywnych burz oraz chronią dane gromadzone w systemach informatycznych.
Szpitale i placówki medyczne
Obiekty medyczne wymagają szczególnie skutecznej ochrony odgromowej ze względu na obecność sprzętu diagnostycznego i podtrzymującego życie. Awaria systemów elektrycznych spowodowana uderzeniem pioruna może mieć bezpośredni wpływ na zdrowie i życie pacjentów. W takich miejscach instalacje są często redundantne i ściśle nadzorowane.
Obiekty przemysłowe
W halach produkcyjnych, magazynach i zakładach przemysłowych ochrona odgromowa służy zabezpieczeniu zarówno samej infrastruktury, jak i procesów produkcyjnych. Linie technologiczne, roboty przemysłowe, sterowniki PLC i inne urządzenia wymagają stabilnego zasilania i ochrony przed zakłóceniami. Systemy odgromowe muszą uwzględniać także obecność palnych materiałów czy gazów technicznych.
Budynki sakralne
Kościoły i inne budowle sakralne, zwłaszcza te zabytkowe, ze względu na wysokość wież i wieżyczek, są szczególnie narażone na uderzenia piorunów. Piorunochrony chronią zarówno strukturę obiektu, jak i dzieła sztuki oraz elementy wyposażenia o wartości historycznej. Instalacje są często projektowane w sposób możliwie najmniej ingerujący w walory architektoniczne budowli.
Obiekty użyteczności publicznej
W urzędach, bibliotekach, muzeach czy budynkach administracyjnych ochronę odgromową traktuje się jako element zapewnienia ciągłości działania instytucji. Systemy te mają zapobiegać przerwom w pracy urządzeń sieciowych, serwerów, klimatyzacji i oświetlenia. W przypadku muzeów chroni się również eksponaty o wartości naukowej i kulturowej.
Obiekty sportowe i rekreacyjne
Stadiony, hale sportowe, pływalnie oraz ośrodki wypoczynkowe są często narażone na bezpośrednie działanie zjawisk atmosferycznych. Piorunochrony zabezpieczają duże przestrzenie otwarte, trybuny oraz instalacje zewnętrzne - maszty oświetleniowe, systemy nagłośnienia i monitoring. W niektórych przypadkach systemy ostrzegania są zintegrowane z instalacją odgromową.
Wieżowce i wysokie obiekty
Wysokie budynki biurowe i apartamentowce są naturalnym celem wyładowań atmosferycznych. Wymagają zaawansowanych instalacji ochronnych, które oprócz konstrukcji stalowych zabezpieczają serwerownie, systemy wentylacyjne i instalacje awaryjne. Stosuje się często wielopunktowe systemy odprowadzające, by zwiększyć bezpieczeństwo całej struktury.
Obiekty infrastruktury krytycznej
Lotniska, stacje kolejowe, elektrownie, oczyszczalnie ścieków czy centra danych muszą być zabezpieczone nieprzerwanie. Instalacje odgromowe w takich miejscach są ściśle powiązane z systemami monitorowania i zarządzania ryzykiem. Ich celem jest ochrona ludzi, urządzeń i procesów technologicznych, które odpowiadają za ciągłość funkcjonowania państwa i społeczeństwa.
FAQ - częste pytania
Piorunochrony stanowią istotny element zabezpieczeń budynków i infrastruktury przed skutkami wyładowań atmosferycznych. Ich skuteczność opiera się na prostym, lecz sprawdzonym mechanizmie kierowania energii elektrycznej w bezpieczne miejsce. Od czasu wynalezienia przez Benjamina Franklina, technologia ochrony odgromowej przeszła długą drogę rozwoju, stając się nieodzownym elementem współczesnego budownictwa. W świetle rosnącej intensywności zjawisk burzowych, ich rola jest obecnie ważniejsza niż kiedykolwiek wcześniej.
