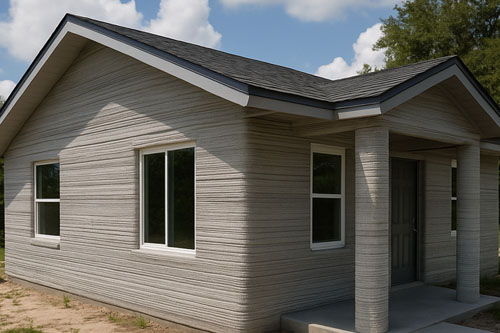

Domy z drukarki 3D to budynki, których elementy nośne lub przegrody powstają metodą przyrostowego nakładania materiału budowlanego sterowanego numerycznie. Technologia wywodzi się z wytwarzania addytywnego (AM) i wykorzystuje specjalne mieszanki cementowe, geopolimerowe lub gliniane, ekstrudowane warstwowo przez dyszę. Eliminacja deskowań i wysoka powtarzalność procesu skracają harmonogram robót oraz ograniczają odpady materiałowe. Zastosowanie wymaga jednak precyzyjnego projektowania materiałowego i procesu, a także zgodności z przepisami budowlanymi.
Czym są domy z drukarki 3D?
Domy z drukarki 3D to obiekty, w których ściany nośne, przegrody wewnętrzne lub moduły prefabrykowane powstają metodą druku addytywnego poprzez warstwowe nakładanie mieszanki o kontrolowanej reologii.
W budownictwie stosuje się głównie druk ekstruzyjny (material extrusion), w którym pompa tłoczy mieszankę do dyszy, a układ pozycjonowania prowadzi ścieżkę zgodnie z modelem CAD/CAM. Materiały to przede wszystkim zaprawy cementowe modyfikowane domieszkami (superplastyfikatory, regulatory tiksotropii, przyspieszacze wiązania), geopolimery o niskim skurczu oraz grunty stabilizowane spoiwami hydraulicznie. Właściwości mechaniczne są anizotropowe: wytrzymałość na ściskanie osiąga typowo 20-50 MPa, natomiast wytrzymałość na rozciąganie w płaszczyźnie międzywarstwowej bywa niższa, co wymaga odpowiedniego projektowania ścieżek i czasu międzywarstwowego. Elementy drukowane pełnią głównie funkcje ścian pracujących w ściskaniu; zbrojenie realizuje się przez włókna stalowe lub polimerowe w mieszance, wkładane pręty w kanałach, kosze zbrojeniowe w pustkach albo sprężenie cięgnami. Rozróżnia się druk in situ (na placu budowy) oraz druk prefabrykowanych segmentów ściennych montowanych następnie na budowie, co wpływa na logistykę, tolerancje i kontrolę jakości. Rozwiązania projektowe przewidują puste rdzenie pod izolację i instalacje, które ograniczają mostki cieplne i ułatwiają prowadzenie MEP bez kucia. Certyfikacja odbywa się na podstawie lokalnych przepisów i aprobat, często z użyciem metody równoważności materiałowej i badawczej kwalifikacji elementów według wytycznych instytucji takich jak RILEM czy fib.
Jak powstają domy z drukarki 3D?
Druk 3D w budownictwie to zintegrowany proces łączący projektowanie cyfrowe, sterowanie reologią materiału i automatyzację ruchu głowicy. Celem jest warstwa po warstwie odwzorować model, zachowując nośność, geometrię i ciągłość konstrukcyjną. Poniżej opisano główne aspekty techniczne determinujące przebieg i jakość druku domu.
Przygotowanie modelu BIM/CAD
Model BIM/CAD musi zawierać warstwowo zdefiniowane ściany, otwory, gniazda instalacyjne oraz plan etapowania robót. Eksport do formatu siatkowego (np. STL) wymaga dopasowania tolerancji siatki do zamierzonej dokładności pozycjonowania i szerokości ścieżki. W modelu oznacza się kierunki prowadzenia narzędzia, strefy niedostępne i punkty zatrzymań pod operacje ręczne (np. wstawienie zbrojenia). Uwzględnia się dylatacje, przerwy technologiczne oraz rezerwy na późniejsze tolerancje montażowe.
Segmentacja i ścieżki narzędzia
Slicing ustala wysokość warstwy i liczbę obrysów, a także sekwencję wypełnień dla uzyskania wymaganej sztywności w trakcie budowy. Generowanie ścieżek obejmuje prędkości przejazdów, rampy wydatku materiału na start/stop oraz kompensację na narożach w celu ograniczenia wybrzuszeń. Nakład ścieżek i zakładka między obrysami ustala się tak, aby zapewnić ciągłość i minimalizować puste przestrzenie. Strategia przejść jałowych ogranicza krzyżowanie się trajektorii nad świeżym materiałem i redukuje ryzyko zaciągnięć.
Parametry reologiczne i domieszki
Projekt mieszanki równoważy pompowalność (niskie ścinanie) z nośnością świeżą (wysoka granica płynięcia i tiksotropia). Dobiera się superplastyfikatory PCE do kontroli lepkości plastycznej, domieszki zagęszczające (np. metakaolin, nanoglina) do budowania struktury oraz stabilizatory ograniczające segregację. Przyspieszacze bezchlorkowe (np. azotan wapnia, krzemiany) skracają czas uzyskania nośności międzywarstwowej. Parametry statycznej/dynamicznej granicy płynięcia i szybkości narastania struktury są weryfikowane reometrem lub testem mini-slump-flow in-line.
Węzeł mieszania i dozowanie
Stosuje się mieszanie ciągłe z dozowaniem kruszywa, spoiwa, wody i domieszek przez podajniki grawimetryczne z korekcją wilgotności kruszywa. Czujniki przepływu i wagi kontrolują masowy wydatek, utrzymując stały stosunek woda/spoiwo i powtarzalność konsystencji. Pętla recyrkulacyjna oraz zawory obejściowe stabilizują ciśnienie przed pompą i eliminują wahania wydatku. Recepturę można adaptować w czasie rzeczywistym w odpowiedzi na odczyty temperatury materiału i wymagane okno międzywarstwowe.
Transport i pompowanie mieszanki
Pompowanie realizowane jest najczęściej przez pompę ślimakową ekscentryczną o niskiej pulsacji, dobraną do lepkości i uziarnienia mieszanki. Średnica węża i długość linii transportowej są dobierane tak, aby ograniczyć spadki ciśnienia i ścinanie, które mogłoby zmieniać reologię. Tłumiki pulsacji i sekcje o stałej średnicy redukują rezonanse przepływu i skoki wydatku w dyszy. Procedury płukania i czyszczenia między seriami zapobiegają zatykaniu i segregacji pozostałości materiału.
Dysza i geometria ekstrudatu
Dysza o szczelinie prostokątnej formuje ścieżkę o określonej szerokości i wysokości, często z płozami prowadzącymi do stabilizacji kształtu. Kontrolowany odstęp dyszy od warstwy (standoff) zapewnia docisk i zwilżenie powierzchni dla adhezji międzywarstwowej. Wstawki kształtujące mogą profilować powierzchnie interfejsów (mikroząbki) dla zwiększenia przyczepności mechanicznej. Materiałowo dysza jest odporna na ścieranie i zaprojektowana do szybkiej wymiany dla różnych szerokości ścieżek.
Kinematyka i pozycjonowanie głowicy
Układ ruchu (bramowy, robotyczne ramię lub suwnica) zapewnia powtarzalność prowadzenia dyszy w tolerancji rzędu milimetrów. Sterowanie trajektorią zawiera ograniczenia przyspieszeń i szarpnięć, aby nie wzbudzać drgań wpływających na formę świeżej warstwy. Automatyczna kalibracja płaszczyzny roboczej kompensuje nierówności podłoża poprzez mapę wysokości Z. Synchronizacja prędkości posuwu i wydatku materiału zapobiega niedolewkom i nadlewkom na zakrętach i przy hamowaniu.
Okno międzywarstwowe i harmonogram
Planowanie kolejności ścian oraz obieg wieloobiektowy utrzymuje odstępy czasowe mieszczące się w zdolności wiązania powierzchni. Temperatura mieszanki i otoczenia jest regulowana (np. wodą mieszankową, osłonami), aby wydłużyć lub skrócić okno robocze. Sterownik procesu adaptuje prędkość i ścieżki w reakcji na opóźnienia operacyjne, aby nie dopuścić do powstania zimnych spoin. W krytycznych stykach stosuje się aktywację powierzchni (lekki docisk, szczotkowanie, mgiełka zaczynowa) tuż przed nałożeniem kolejnej warstwy.
Integracja zbrojenia punktowego
Zatrzymania druku umożliwiają wprowadzenie prętów pionowych lub dybli oraz ich zakotwienie w fundamentach. Utrzymanie minimalnej otuliny i prostoliniowości zapewniają prowadnice wydrukowane w ścianach lub tymczasowe uchwyty. Wstawianie odbywa się po osiągnięciu przez mieszankę wstępnej nośności, aby uniknąć lokalnych zapadnięć. Po wznowieniu druku ścieżki są prowadzone tak, by zapewnić otulenie i ciągłość materiału wokół prętów.
Kanały zbrojeniowe i późniejsze zalewanie
Projekt ścian przewiduje pionowe i poziome kanały, które tworzą połączenia zbrojenia i rdzenie żelbetowe po zabetonowaniu drobnoziarnistym zaczynem. Wloty i odpowietrzenia zapobiegają uwięzieniu powietrza, a tempo zalewania ogranicza ryzyko rozparcia świeżych warstw. Chropowienie wewnętrznych powierzchni kanałów i formowanie kluczy ścinanych zwiększa współpracę rdzenia z otoczką drukowaną. Kontrola reologii zalewy i jej kompatybilność chemiczna z drukowaną mieszanką minimalizują ryzyko słabego styku.
Włókna i sprężenie
Dodatki włókien stalowych, bazaltowych lub polimerowych poprawiają odporność na zarysowanie i wytrzymałość na zginanie, ale zwiększają lepkość i opory tłoczenia. Dozowanie i długość włókien dobiera się tak, aby nie powodować mostkowania w dyszy i wężu. Kanały do sprężenia mogą być drukowane, a cięgna wprowadzane i napinane po osiągnięciu wymaganej wytrzymałości wczesnej. Detale zakotwień i strefy przypodporowe są wzmacniane dodatkowym materiałem lub wkładkami prefabrykowanymi.
Nadproża i strefy przyotworowe
Przęsła nad otworami przenoszą siły rozciągające i lokalne ścinanie, dlatego często stosuje się prefabrykowane belki lub hybrydę druku z zalewą. Drukowane ruszty i żebra współpracują z później dodanym zbrojeniem, ograniczając ugięcia i rysy. Tymczasowe podparcia montażowe mogą być wymagane do czasu osiągnięcia docelowej sztywności układu. Plan ścieżek redukuje przerwy w włókninie materiału w strefach koncentracji naprężeń.
Kontrola środowiska i pielęgnacja
Osłony przeciwwiatrowe, kurtyny i mgła wodna ograniczają odparowanie, które zwiększa skurcz plastyczny i ryzyko rys. Membranowe środki pielęgnacyjne lub wilgotne okrycia stabilizują warunki dojrzewania świeżych warstw. W niskich temperaturach stosuje się ogrzewane osłony lub podgrzewanie składników, aby utrzymać tempo hydratacji. Ochrona przed opadami i kondensacją zapobiega wypłukiwaniu wierzchniej warstwy spoiwa i segregacji na powierzchni.
Monitoring dojrzewania i czujniki
Czujniki temperatury zatopione w wybranych warstwach dostarczają danych do obliczeń dojrzałości metodą Nurse-Saul lub Arrheniusa. Na tej podstawie określa się moment bezpiecznego obciążania ścian, montażu nadproży lub operacji wiercenia. Dodatkowo stosuje się czujniki wilgotności i modułu dynamicznego (np. ultradźwiękowe) do oceny rozwoju struktury. Dane są integrowane z systemem sterowania, umożliwiając adaptację harmonogramu i receptury.
Skanowanie geometrii i odchyłki
Po wybranych warstwach wykonywany jest skan LIDAR lub fotogrametria, generująca chmurę punktów do porównania z modelem. Mapy odchyłek pozwalają korygować kolejne ścieżki poprzez kompensację wysokości Z i prędkości na odcinkach o nadlewach. Wczesna detekcja dryfu wymiarowego zapobiega kumulacji błędów w wyższych partiach ścian. Raport odchyleń stanowi część dokumentacji powykonawczej i podstawę do odbioru jakościowego.
Badania materiałowe i adhezja międzywarstwowa
Pobiera się próbki z tej samej partii materiału do badań wytrzymałości na ściskanie i zginanie, a także drukuje się belki testowe w różnych orientacjach. Przyczepność międzywarstwową ocenia się testami ścinania bezpośredniego, rozciągania prostopadłego. Wyniki są korygowane o anisotropię powstającą z kierunkowej struktury ścieżek. Częstotliwość badań ustala się na podstawie zmienności partii materiału i krytycznych etapów procesu.
Rejestracja parametrów procesu
System akwizycji zapisuje zsynchronizowane dane: przepływ materiału, ciśnienie, prędkość głowicy, temperatury, pozycję oraz zdarzenia sterownika. Analiza korelacji między anomaliami w danych a defektami geometrycznymi pozwala doskonalić ustawienia. Dane są wersjonowane i przypisywane do konkretnych sekcji obiektu dla pełnego śledzenia. Interfejsy przemysłowe (np. OPC UA, MQTT) umożliwiają integrację z systemami BMS i platformami analitycznymi.
Przykłady domów z drukarki 3D
Poniższy zestaw obejmuje zrealizowane obiekty drukowane na miejscu oraz z elementów prefabrykowanych, pokazujące różne konfiguracje sprzętu, mieszanek i układów ścian. Każdy przykład wskazuje na praktyczne rozwiązania materiałowe, integrację zbrojenia, sposób spełnienia wymagań przepisów oraz interfejs z tradycyjnymi elementami konstrukcyjnymi. Opisy koncentrują się na parametrach procesu, weryfikacji nośności i aspektach instalacyjnych.
Beckum - dom dwukondygnacyjny PERI/COBOD BOD2
Budynek o powierzchni około 160 m² wydrukowano systemem portalowym COBOD BOD2, tworząc układ trójwarstwowych ścian z pustką pod izolację. W trakcie procesu wprowadzano pręty pionowe i lokalne wypełnienia zaprawą, a nadproża i wieńce wykonano w technologii tradycyjnej. Otwory instalacyjne modelowano w ścieżkach G-code, ograniczając konieczność bruzdowania po wydruku. Obiekt uzyskał pozwolenie w trybie standardowym, po wykazaniu nośności ścian i spełnienia wymagań cieplno-wilgotnościowych.
Georgetown (TX) - osiedle ICON x Lennar
Ściany parteru domów jednorodzinnych drukowano mieszanką cementową z dodatkami reologii i włóknami, przy użyciu drukarki portalowej typu gantry. Segmenty ścian łączono z klasycznymi stropami i dachem, co upraszczało przeniesienie obciążeń i detale dylatacyjne. Trasy pod instalacje elektryczne i kanały HVAC przewidywano w modelu, zachowując minimalne grubości żeber między warstwami. Weryfikacja projektowa obejmowała odporność ogniową przegród i parametry akustyczne między pomieszczeniami mieszkalnymi.
Long Island (NY) - dom SQ4D na szynach
SQ4D zastosowało portal na torach obiegających płytę fundamentową, co stabilizowało geometrię i przyspieszało repozycjonowanie dyszy. Szybkowiążąca mieszanka umożliwiała utrzymanie formy warstw przy znacznej wysokości w jednym przebiegu. Zautomatyzowany system ścieżek ograniczył udział prac ręcznych, redukując czas wznoszenia ścian do kilkudziesięciu godzin roboczych. Projekt podlegał inspekcjom zgodnie z lokalnym kodeksem, w tym ocenie jakości spoin międzywarstwowych.
Westerlo - biurowiec Kamp C z drukowanych ścian
Dwukondygnacyjny obiekt wydrukowano in situ, badając zachowanie ścian pod obciążeniem stropów i złączami poziomymi. Zastosowano konfigurację ścian warstwowych z mostkami kontrolowanymi przez offset ścieżek i punktowe wypełnienia. Pomiary odkształceń i termowizja posłużyły do oceny spójności międzywarstwowej i mostków cieplnych. Wyniki posłużyły do kalibracji modeli MES i zaleceń detali obwodowych strop-ściana.
Dubaj - budynek administracyjny Apis Cor
Obiekt o powierzchni kilkuset metrów kwadratowych drukowano mobilnym manipulatorem z ramieniem, dostosowując reologię mieszanki do wysokich temperatur. W pustkach ścian umieszczano zbrojenie i wykonywano wypełnienia konstrukcyjne, osiągając wymaganą nośność i stateczność. Sterowanie skurczem i czasem wiązania realizowano przez dodatki chemiczne i kontrolę wilgotności podłoża. Dokumentacja powykonawcza wykazała powtarzalność geometrii warstw i zgodność z lokalnymi przepisami.
Massa Lombarda - TECLA z gruntu stabilizowanego
Projekt TECLA zrealizowano z wykorzystaniem lokalnej ziemi stabilizowanej i włókien roślinnych, przy użyciu systemu Crane WASP. Geometria podwójnej kopuły zapewniała pracę powłokową i redukcję zapotrzebowania na materiał o wysokim śladzie węglowym. Badano parametry wytrzymałości na ściskanie, skurcz oraz przewodność cieplną w warunkach klimatu śródziemnomorskiego. Integrację instalacji zrealizowano poprzez kanały formowane podczas druku, bez konieczności cięcia ścian.
Dania/Niemcy - segmenty wielorodzinne COBOD/PERI
W demonstratorach wielolokalowych zastosowano układ ścian wielowarstwowych z rdzeniami wypełnianymi miejscowo betonem dla przeniesienia obciążeń punktowych. Parametry odporności ogniowej i izolacyjności akustycznej weryfikowano badawczo, dobierając grubości warstw i typ izolacji w pustce. Stropy wykonywano jako prefabrykowane lub monolityczne, kotwione w wieńcach żelbetowych. Trasy instalacyjne projektowano w BIM i odwzorowywano w ścieżkach druku, redukując kolizje branżowe.
Polska - pilotażowe altany i moduły
Realizacje obejmowały małe obiekty, w których weryfikowano powtarzalność procesu, adhezję międzywarstwową i kompatybilność tynków. Mieszanki dobierano pod kątem mrozoodporności i nasiąkliwości zgodnie z PN-EN 206 oraz wymagań ITB dotyczących kwalifikacji materiałowej. Sprawdzano możliwości prefabrykacji segmentów i montażu na sucho z zastosowaniem łączników mechanicznych. Jednostkowe projekty mieszkaniowe są w trakcie uzgodnień w zakresie nośności ścian i detali przeciwpożarowych.
Eindhoven - Project Milestone (TU/e, BAM)
Elementy ścian drukowano w kontrolowanych warunkach zakładowych, a następnie montowano na placu budowy z użyciem łączników i iniekcji żywic. Prefabrykacja umożliwiła precyzyjne formowanie krzywizn i zintegrowanych kanałów instalacyjnych. Połączenia pionowe i poziome projektowano tak, by ograniczyć mostki cieplne i zapewnić szczelność powietrzną. Obiekt spełnił wymagania holenderskiego Building Decree, w tym w zakresie użytkowalności i trwałości.
Nacajuca (Tabasco) - osiedle ICON/New Story
Domy drukowano systemem portalowym, adoptując mieszankę do wilgotnego i gorącego klimatu oraz przyspieszonego harmonogramu. Podniesione płyty fundamentowe i żelbetowe wieńce ograniczały ryzyko zalania i poprawiały sztywność poziomą. Standardowe więźby i pokrycia dachowe uzupełniały układ, zapewniając kompatybilność z lokalnym rzemiosłem. Proces potwierdził powtarzalność cyklu: przygotowanie podłoża, druk ścian, montaż zbrojeń lokalnych i zamknięcia otworów.
Kilifi - Mvule Gardens 14Trees/COBOD
W Kenii zastosowano drukarkę COBOD BOD2 do budowy serii małych domów, optymalizując recepturę pod lokalne kruszywa i dostępność cementu. Weryfikowano prostoliniowość i tolerancje otworów dla montażu stolarki, zachowując stabilność warstw przy krótkich oknach technologicznych. Detale złączy ściana-strop i gniazda instalacyjne opracowano w modelu BIM i przeniesiono do kodu ścieżek. Dokumentacja odbiorowa obejmowała badania sklerometryczne i kontrolę szczelin międzywarstwowych.
Ile kosztują domy z drukarki 3D?
Budowa domu w technologii druku 3D nie oznacza, że cały budynek "powstaje z drukarki". W praktyce drukuje się jedynie ściany nośne i działowe, a pozostałe elementy - fundament, dach, instalacje, stolarka czy wykończenie - wykonuje się tradycyjnymi metodami. Dlatego całkowity koszt domu z drukarki 3D zależy od tego, jak duży udział w projekcie mają wydrukowane elementy. Największe oszczędności wynikają ze skrócenia czasu budowy i zmniejszenia zapotrzebowania na pracowników podczas wznoszenia stanu surowego. Pozostałe etapy - jak montaż instalacji, izolacji, okien, czy wykończenia - generują podobne koszty jak w klasycznym budownictwie.
Powłoka drukowana - materiał i koszty procesu
W przypadku parterowego domu o powierzchni ok. 100 m² zużycie specjalnej mieszanki betonowej wynosi średnio od 12 do 20 m³. Koszt jednego metra sześciennego takiego materiału to 300-900 euro, zależnie od receptury i lokalnych cen surowców. Sam materiał kosztuje więc zwykle od 3,5 do 18 tys. euro. Do tego dochodzą koszty pracy drukarki i obsługi. Mobilizacja sprzętu, kalibracja, pompowanie mieszanki, kontrola jakości oraz czyszczenie układu tłoczenia to kolejne 5-15 tys. euro. Zazwyczaj zespół 3-5 osób obsługuje cały proces, a drukarka o mocy 15-30 kW pracuje ciągle przez kilkanaście godzin dziennie. Drukarka 3D do betonu to sprzęt o wartości od 150 do 500 tys. euro, dlatego koszt jej amortyzacji rozkłada się na kolejne projekty. Im więcej domów powstanie przy użyciu jednego urządzenia, tym niższy jest udział sprzętu w koszcie jednostkowym. Na wydajność wpływa także geometria budynku - ściany z dużą liczbą narożników, łuków i otworów wymagają więcej zmian kierunku i częstszych przerw w podawaniu materiału, co wydłuża czas druku. Kluczowe znaczenie ma też jakość mieszanki: powinna być wystarczająco gęsta, by utrzymać kolejne warstwy, ale na tyle płynna, by dało się ją pompować bez przerw. Zazwyczaj całkowity koszt wydrukowanej powłoki dla domu o powierzchni 100 m² wynosi od 15 do 40 tys. euro. Stanowi to ok. 5-15 % całkowitego kosztu gotowego budynku. Oznacza to, że sama optymalizacja druku może obniżyć budżet, ale nie jest głównym źródłem oszczędności w całym procesie.
Koszty poza drukiem - fundamenty, instalacje, wykończenia
Pozostałe elementy domu kosztują podobnie jak w tradycyjnej budowie. Fundamenty zależą od warunków gruntowych i głębokości posadowienia, a stropy i dachy wymagają klasycznych konstrukcji żelbetowych lub drewnianych. Ściany drukowane często potrzebują dodatkowej izolacji termicznej, która również generuje koszty materiałowe i robociznę. Stolarka okienna i drzwiowa, instalacje elektryczne, wodne, grzewcze czy wentylacyjne pozostają największymi składnikami budżetu - ich cena zależy głównie od standardu wyposażenia i źródła ciepła, a nie od technologii ścian. Wykończenie wnętrz - posadzki, tynki, zabudowy, malowanie - także stanowi istotną część wydatków. Wysoka dokładność wydruku może nieco skrócić czas prac wykończeniowych, ale nie wpływa znacząco na ceny materiałów. Z kolei zewnętrzna faktura ścian drukowanych może pozwolić na rezygnację z tradycyjnego tynku lub przeciwnie - wymagać dodatkowego wygładzenia w zależności od estetyki projektu. W praktyce instalacje i wykończenia często pochłaniają 40-60 % całkowitego kosztu budowy, a fundamenty, stolarka i dach kolejne 30-40 %. W krajach Unii Europejskiej koszt budowy domu w standardzie deweloperskim w 2024 r. wynosi średnio od 1 200 do 2 500 euro za metr kwadratowy. Druk 3D może zmniejszyć tę kwotę o kilkanaście procent - głównie dzięki redukcji czasu i robocizny w stanie surowym, ale nie eliminuje kosztów wykończenia ani instalacji.
Co naprawdę wpływa na koszt druku 3D?
Cenę drukowania ścian kształtuje wiele czynników technologicznych i organizacyjnych.
Prędkość druku i ciągłość procesu - każda przerwa lub awaria wydłuża czas i zwiększa zużycie materiału.
- Reologia mieszanki - właściwości płynięcia i wiązania decydują o stabilności ścian i zużyciu dodatków chemicznych.
- Średnica dyszy i grubość warstwy - mniejsze warstwy poprawiają jakość, ale wydłużają czas pracy.
- Klimat i warunki otoczenia - temperatura, wiatr czy wilgotność wpływają na schnięcie i przyczepność między warstwami.
- Zbrojenie i wypełnienia - pręty stalowe, włókna lub wypełnienia betonowe zwiększają nośność, ale też koszt i złożoność procesu.
- Planowanie i logistyka - dobra organizacja mieszania, dozowania i transportu mieszanki minimalizuje straty i przestoje.
- Serwis i części zamienne - przestoje wynikające z awarii drukarki są jednym z najdroższych czynników w praktyce budowlanej.
Drukarki do budowy domów
Drukarki 3D do budowy domów łączą ze sobą: wieloosiowe mechanizmy ruchu, systemy podawania mieszanek cementowych i sterowanie przepływem materiału w warunkach budowy. Ich wydajność zależy od: sztywnej konstrukcji urządzenia, precyzyjnego toru ruchu głowicy, stabilności mieszanki betonowej oraz dobrego oprogramowania, które potrafi kompensować opóźnienia i błędy geometryczne.
Kinematyka i pole robocze
Urządzenia mogą być typu "portal" (rama z wózkami jezdnymi w osiach X-Y-Z) albo robotem przegubowym (ramię 6 DoF). Portale pozwalają na duże pole robocze i prosty ruch, co ułatwia uzyskanie stałej prędkości głowicy nad powierzchnią i jednolitej ścieżki materiału. Roboty przegubowe oferują większą swobodę orientacji głowicy względem elementów architektonicznych, ale są bardziej skomplikowane w kalibracji i kontrolowaniu błędów.
Podawanie mieszanki i geometria ścieżki
Mieszanki betonowe mają właściwości tiksotropowe (zmieniają gęstość lub lepkość pod wpływem przepływu). Są tłoczone przez węże przy ciśnieniach rzędu kilku do kilkunastu bar. Dysze mają 30-60 mm szerokości ścieżki i 10-30 mm wysokości warstwy. Przy narożnikach i łukach urządzenie często spowalnia prędkość lub redukuje przepływ, by uniknąć nadmiaru materiału.
Sterowanie procesem i sensoryka
Oprogramowanie dzieli cyfrowy model budynku na warstwy, generuje ścieżki ruchu głowicy oraz synchronizuje przepływ materiału z ruchem głowicy. Wykorzystuje czujniki - np. ciśnienia przy dyszy, przepływomierze, czujniki wysokości podłoża, laserowe pomiary płaskości, a czasem skanery 3D do monitorowania odchyleń. Wszystko to by utrzymać dokładność wymiarową i dobry stan procesu drukowania.
Druk 3D w budownictwie mieszkaniowym umożliwia wznoszenie ścian nośnych i przegród z dużą powtarzalnością oraz ograniczeniem prac szalunkowych. Skuteczność zależy od precyzyjnego opanowania reologii mieszanki, harmonogramu warstw i integracji zbrojenia oraz instalacji. Ekonomika jest korzystna głównie w powtarzalnych projektach i prostych geometriach, gdzie skrócenie czasu realizacji przekłada się na mniejsze koszty pośrednie. Dalszy rozwój sprzętu, materiałów i procedur kwalifikacyjnych będzie decydował o skali adaptacji w budownictwie mieszkaniowym.
Przykładowe systemy drukarek 3D do betonu
Na rynku dostępnych jest kilka typów drukarek 3D do betonu, różniących się konstrukcją, polem roboczym oraz sposobem przemieszczania głowicy. Wśród najbardziej znanych producentów znajdują się firmy COBOD i CyBe, które dostarczają kompletne systemy przeznaczone do druku dużych elementów budowlanych i domów.
COBOD BOD2 to drukarka portalowa, której konstrukcja przypomina dużą suwnicę. Zbudowana jest z modułowych belek umożliwiających skalowanie pola roboczego nawet do kilkunastu metrów w poziomie i ponad ośmiu metrów w pionie. Wydruk odbywa się z prędkością sięgającą około jednego metra na sekundę, przy wysokości warstwy od 5 do 40 mm. Urządzenie charakteryzuje się wysoką precyzją i dużą sztywnością konstrukcji, co pozwala na utrzymanie stabilnego toru ruchu głowicy. Drukarka ta jest wykorzystywana przy realizacjach pełnowymiarowych budynków mieszkalnych, a jej cena plasuje się w segmencie profesjonalnych systemów przemysłowych.
Drugim przykładem jest CyBe RC, czyli mobilna drukarka betonowa w formie robota przegubowego umieszczonego na podwoziu gąsienicowym. Taka konstrukcja pozwala na drukowanie bezpośrednio na placu budowy i łatwe przemieszczanie urządzenia pomiędzy lokalizacjami. Zasięg roboczy ramienia wynosi około 2,5 × 5 × 4 metra, a prędkość druku osiąga do 200 mm/s. Wysokość warstwy wynosi typowo 20-30 mm, co zapewnia dobrą równowagę między dokładnością a wydajnością.
Firma CyBe oferuje również warianty stacjonarne, w których ramię robota montowane jest na stalowej ramie lub suwnicy, co zwiększa stabilność i powtarzalność procesu. Tego typu konfiguracje stosowane są do produkcji prefabrykatów i elementów architektonicznych o skomplikowanej geometrii.
Oba systemy - COBOD BOD2 i CyBe RC - reprezentują dwa różne podejścia do druku betonowego: portalowy, zapewniający dużą dokładność i skalę, oraz robotyczny, oferujący elastyczność i mobilność. Wybór rozwiązania zależy od rodzaju projektu, dostępnej przestrzeni oraz potrzeb w zakresie przenośności i dokładności.
