Jakie kable do napędu bramy dwuskrzydłowej? Dobór przewodów i schemat

Dobór przewodów do automatyki bramy dwuskrzydłowej trzeba zacząć od rozpisania wszystkich obwodów: zasilania, siłowników, fotokomórek, lampy ostrzegawczej, elektrozamka i sterowania. W praktyce najwięcej problemów po montażu nie wynika z uszkodzenia samego napędu, ale z błędnego okablowania: za małego przekroju przy 24 V, złego typu przewodu w gruncie, nieszczelnych połączeń w słupkach albo prowadzenia sygnałów razem z 230 V. Jeżeli chcesz uniknąć późniejszego kucia słupków, rozbierania kostki i losowych usterek po deszczu, układ przewodów trzeba zaplanować porządnie jeszcze przed montażem bramy.

Jakie kable do napędu bramy dwuskrzydłowej?

Do automatyki bramy dwuskrzydłowej stosuje się różne przewody dla różnych obwodów, ponieważ inne wymagania ma zasilanie 230 V, inne siłowniki 24 V DC, a jeszcze inne fotokomórki, przycisk sterujący czy lampa ostrzegawcza. Do zasilania trzeba przewidzieć przewód przeznaczony do pracy na zewnątrz i w gruncie, natomiast przewody sygnałowe i sterujące należy prowadzić oddzielnie od obwodów 230 V. W instalacjach 24 V DC bardzo ważny jest dobór przekroju pod długość trasy, bo zbyt cienkie żyły powodują spadki napięcia, nierówną pracę skrzydeł i błędy centrali. Najbezpieczniej traktować automatykę bramy jak małą instalację zewnętrzną: z osobnymi trasami, zapasem żył, szczelnymi puszkami i rezerwą pod późniejszą rozbudowę.

W praktyce nie wystarczy odpowiedzieć sobie tylko na pytanie "jaki kabel kupić". Najpierw trzeba wiedzieć, co dokładnie będzie podłączone do centrali, jakie napięcia robocze przewiduje producent i jak długie będą poszczególne odcinki. Inaczej dobiera się przewód do centrali stojącej 3 metry od rozdzielnicy, a inaczej do bramy oddalonej o 35 metrów od domu, z fotokomórkami, lampą, modułem GSM i elektrozamkiem. To właśnie tu zapada decyzja, czy instalacja będzie bezproblemowa przez lata, czy zacznie sprawiać kłopoty po pierwszym sezonie zimowym.

Jakie przewody do poszczególnych elementów automatyki bramy?

Najwięcej nieporozumień przy montażu bierze się z tego, że inwestor pyta o "jeden kabel do bramy", a w praktyce automatykę tworzy kilka różnych obwodów. Zasilanie centrali, przewody do siłowników, okablowanie fotokomórek, przewody do lampy ostrzegawczej i ewentualnego elektrozamka to osobne elementy, które trzeba potraktować oddzielnie. To ważne, bo błąd przy jednym odcinku potrafi rozregulować działanie całego układu.

Przewód zasilający centralę
Zasilanie centrali automatyki wymaga przewodu dobranego do pracy na zewnątrz i sposobu prowadzenia trasy, szczególnie jeśli odcinek ma być prowadzony w ziemi. W praktyce centrala powinna mieć doprowadzony dedykowany obwód z rozdzielnicy, a nie przypadkowe zasilanie z najbliższego gniazda czy obwodu ogrodowego. Taki układ jest bardziej przewidywalny, bezpieczniejszy serwisowo i łatwiejszy do zabezpieczenia zgodnie z projektem instalacji. Typowy błąd polega na użyciu przewodu przeznaczonego do wnętrz albo prowadzeniu go bez odpowiedniej osłony i bez planu przyszłych prac ziemnych. Problem zwykle wychodzi dopiero po czasie, gdy wilgoć, naprężenia gruntu albo przypadkowe naruszenie trasy zaczynają uszkadzać izolację.

Przewody do siłowników
Każdy siłownik najlepiej prowadzić osobnym przewodem do centrali, chyba że producent konkretnego zestawu przewidział inne rozwiązanie. W napędach 24 V DC kluczowe stają się spadki napięcia, dlatego długość trasy i przekrój żył trzeba traktować bardzo poważnie. Im dłuższa droga przewodu i im cięższe skrzydło, tym większe znaczenie ma odpowiedni przekrój. Objawy źle dobranego przewodu nie zawsze są oczywiste: jedno skrzydło startuje wolniej, brama pracuje nierówno, pojawiają się błędy przeciążenia albo centrala gubi płynność domykania. To właśnie dlatego przy długich odcinkach nie warto dobierać przewodów "na styk".

Przewody do fotokomórek i wejść sterujących
Fotokomórki, przycisk sterujący, klawiatura, czytnik lub wejście wideodomofonu wymagają osobnych przewodów sygnałowych prowadzonych rozdzielnie od obwodów 230 V. To nie jest przesada, tylko standard dobrej praktyki wykonawczej. Sygnały sterujące są bardziej wrażliwe na zakłócenia, dlatego wspólne prowadzenie ich razem z zasilaniem często kończy się niestabilną pracą. W praktyce problem wychodzi jako fałszywe wykrywanie przeszkody, samoczynne zatrzymanie bramy albo brak reakcji na polecenie otwarcia. Jeżeli po montażu automatyka działa poprawnie przez kilka dni, a potem zaczyna "wariować", bardzo często źródło problemu siedzi właśnie w trasach sygnałowych lub w zawilgoconych połączeniach.

Przewody do lampy ostrzegawczej i elektrozamka
Lampa ostrzegawcza i elektrozamek są często traktowane po macoszemu, a to błąd. Oba elementy powinny być uwzględnione już na etapie planowania tras, nawet jeśli inwestor jeszcze nie zdecydował, czy będą montowane od razu. Zostawienie rezerwy żył i miejsca w peszlu kosztuje niewiele, a oszczędza dużo pracy przy późniejszej rozbudowie. Bardzo częsty scenariusz wygląda tak, że po kilku miesiącach użytkownik chce dołożyć lampę, moduł sterowania albo wideodomofon, ale w słupkach i pod kostką nie ma już żadnej rezerwy. Wtedy zaczynają się prowizoryczne obejścia, zewnętrzne puszki i instalacja, która z każdym sezonem robi się mniej trwała.

Jak zaplanować okablowanie bramy dwuskrzydłowej krok po kroku?

Największą przewagą dobrze wykonanej instalacji nie jest to, że działa w dniu montażu, ale że pozostaje stabilna po kilku sezonach, po deszczu, mrozie i po dołożeniu kolejnych akcesoriów. Dlatego planowanie tras i obwodów warto potraktować tak samo poważnie jak dobór samego napędu.

Identyfikacja wszystkich odbiorników
Zanim kupisz przewody, spisz wszystkie elementy, które mają być podłączone do centrali: dwa siłowniki, fotokomórki, lampa ostrzegawcza, przycisk sterujący, moduł radiowy, ewentualny elektrozamek, sterowanie z wideodomofonu, klawiatury lub systemu smart home. Dopiero wtedy widać, ile osobnych tras naprawdę trzeba przygotować. Najgorszy moment na przypominanie sobie o dodatkowych przewodach jest wtedy, gdy słupki są już zamknięte, a nawierzchnia gotowa.

Odczyt napięć pracy i wymagań producenta
Kolejny krok to sprawdzenie w instrukcji centrali i siłowników, jakie napięcia robocze mają poszczególne obwody. Dla 230 V kluczowe są zasady ochrony i odpowiedni typ przewodu, a dla 24 V DC rośnie znaczenie spadków napięcia i długości trasy. Jeżeli producent podaje minimalny przekrój, maksymalną długość przewodu albo sposób prowadzenia przewodów sygnałowych, te dane są ważniejsze niż budowlane "bo zawsze tak robimy". To właśnie w instrukcji producenta najczęściej znajdują się informacje, które później decydują, czy napęd pracuje stabilnie.

Rozdział tras 230 V i niskonapięciowych
Zasilanie i sygnały trzeba planować osobno. Dla użytkownika może wyglądać wygodnie, żeby wszystko puścić jednym peszlem, ale z punktu widzenia niezawodności to słaby pomysł. Przewody od fotokomórek, STOP-u, wejść sterujących i innych elementów niskonapięciowych powinny być prowadzone niezależnie od zasilania 230 V. Takie rozdzielenie ogranicza zakłócenia, ułatwia diagnostykę i daje większą szansę, że po kilku latach instalacja nadal będzie czytelna serwisowo.

Plan rezerwy pod przyszłą rozbudowę
Dobrze zaplanowana instalacja zostawia zapas: dodatkowe żyły, wolne miejsce w rurze osłonowej, trochę luzu w puszkach i przewidziane przejścia przez słupki. Nawet jeśli dziś inwestor chce tylko podstawowy napęd, bardzo często za jakiś czas dochodzą nowe elementy: lampa, domofon, sterowanie telefonem, czujnik pętli albo kolejna para fotokomórek. Rezerwa w kablach i trasach kosztuje niewiele na początku, a później bywa kluczowa.

Uszczelnienia i ochrona przed wilgocią
Wilgoć jest jednym z najczęstszych wrogów automatyki bramowej. Sama jakość przewodu nie wystarczy, jeśli woda może swobodnie wchodzić peszlem do puszki lub obudowy centrali. Dlatego przejścia przez fundamenty, słupki i obudowę trzeba uszczelnić tak, by nie tworzyły drogi spływu wody. To detal, który łatwo zlekceważyć przy montażu, a potem bardzo trudno naprawić bez rozbierania gotowej instalacji.

Najczęstszy schemat okablowania bramy dwuskrzydłowej

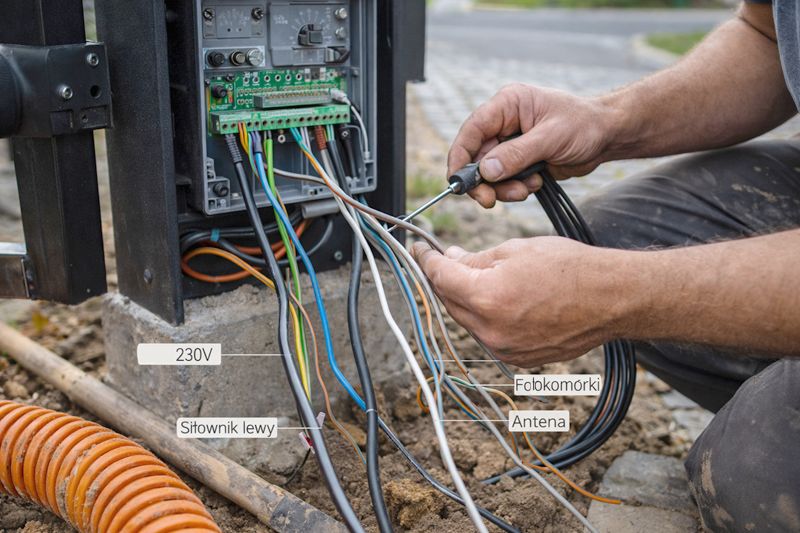

W typowym układzie centrala znajduje się przy jednym ze słupków albo w pobliżu bramy, a do niej dochodzą osobne trasy zasilające i sygnałowe. Z rozdzielnicy doprowadza się zasilanie centrali, od centrali wyprowadza się osobne przewody do lewego i prawego siłownika, osobną trasę do fotokomórki po jednej stronie i drugiej stronie wjazdu, przewód do lampy ostrzegawczej i ewentualnie osobny przewód do elektrozamka. Jeżeli brama ma być sterowana z wideodomofonu albo przycisku wewnętrznego, również dla tego obwodu warto przewidzieć osobny przewód sterujący.

Najlepiej działa układ, w którym wszystko jest rozdzielone logicznie i czytelnie: zasilanie osobno, siłowniki osobno, fotokomórki osobno, akcesoria osobno. Takie podejście daje nie tylko porządek, ale też dużo prostszy serwis. Jeżeli po latach przestanie działać jedna para fotokomórek, nie trzeba wtedy rozcinać połowy instalacji, żeby ustalić, gdzie biegnie dany przewód.

Najczęstsze błędy przy doborze kabli do bramy dwuskrzydłowej

Problemy z automatyką bardzo często zaczynają się nie od awarii siłownika, tylko od błędów, które zostały ukryte w ziemi i słupkach jeszcze przed pierwszym uruchomieniem. Poniżej są te, które pojawiają się najczęściej i realnie psują działanie napędu.

Za mały przekrój przy instalacji 24 V DC
To jeden z najczęstszych błędów przy dłuższych trasach. Na papierze wszystko wygląda dobrze, ale w praktyce siłowniki dostają zbyt niskie napięcie pod obciążeniem i zaczynają pracować nierówno. W efekcie jedno skrzydło rusza szybciej, drugie wolniej, centrala zgłasza przeciążenia, a domykanie staje się niestabilne. Problem szczególnie często wychodzi w zimie albo przy cięższych skrzydłach.

Prowadzenie sygnałów razem z 230 V
Drugi klasyczny błąd to prowadzenie wszystkich przewodów jedną trasą. Z punktu widzenia montażowego wygląda to szybko i wygodnie, ale sterowanie i fotokomórki zaczynają łapać zakłócenia. W praktyce objawia się to samoczynnym zatrzymaniem bramy, błędami wejść bezpieczeństwa lub niestabilną pracą przycisków sterujących. To szczególnie częste tam, gdzie kable idą długo równolegle.

Łączenia w ziemi i prowizoryczne mufowanie
Jeżeli przewód został źle policzony albo zabrakło zapasu, pojawia się pokusa, żeby połączyć go "po drodze". Takie naprawy lub przedłużenia wykonywane bez dostępu serwisowego zwykle kończą się korozją, zwiększonym oporem i trudnymi do zdiagnozowania usterkami. Połączenia powinny być wykonywane wyłącznie w dostępnych, szczelnych puszkach i z użyciem elementów przeznaczonych do danych warunków pracy.

Brak rezerwy żył i wolnego miejsca w trasie
Instalacja robiona "na styk" wygląda taniej tylko na początku. Później, gdy trzeba dołożyć lampę, domofon, drugą parę fotokomórek albo sterowanie GSM, okazuje się, że nie ma już ani jednej wolnej żyły ani miejsca w rurze osłonowej. Wtedy zaczyna się dokładanie przewodów na zewnątrz, dodatkowe puszki i pogorszenie trwałości całej instalacji.

Brak szczelności w słupkach i przy centrali
W wielu instalacjach przewody są poprawnie dobrane, ale źle zakończone. Woda dostaje się peszlem do środka słupka albo obudowy centrali, zaciski zaczynają korodować i pojawiają się losowe usterki po opadach. To bardzo częsty scenariusz w automatyce montowanej starannie "na zewnątrz", ale bez dopracowania detali przy wejściach przewodów.

Jak sprawdzić okablowanie przed zasypaniem wykopu?

Najtańszy moment na korektę instalacji jest przed zasypaniem trasy i zamknięciem słupków. Wtedy trzeba sprawdzić nie tylko to, czy przewód "dochodzi", ale czy cała logika układu została wykonana poprawnie.

Po pierwsze, warto skontrolować ciągłość wszystkich żył i zgodność ich oznaczeń z planem. Po drugie, trzeba sprawdzić, czy obwody zasilające i sygnałowe są rzeczywiście rozdzielone tak, jak zakładano. Po trzecie, należy obejrzeć wszystkie wejścia do puszek, słupków i obudowy centrali pod kątem szczelności i promieni gięcia przewodów. Dobrą praktyką jest też wykonanie dokumentacji zdjęciowej przed zasypaniem wykopu oraz zapisanie trasy przewodów względem stałych punktów, na przykład ogrodzenia, narożników lub fundamentu. Taki zestaw informacji bardzo ułatwia późniejszy serwis i eliminuje zgadywanie, gdzie biegnie dana wiązka.

Jeżeli instalacja ma być uruchamiana od razu, przed zasypaniem warto jeszcze sprawdzić, czy centrala prawidłowo widzi wszystkie elementy: siłowniki, fotokomórki, lampę i wejścia sterujące. To jedyny moment, kiedy poprawka jest naprawdę tania. Po zasypaniu i ułożeniu kostki nawet drobny błąd przestaje być detalem i zaczyna kosztować.
