Kulawka to krótka krokiew występująca przede wszystkim w dachach wielopołaciowych. W przeciwieństwie do zwykłej krokwi nie przebiega od okapu do kalenicy, lecz jednym końcem opiera się na krokwi narożnej lub koszowej. Kulawki pozwalają wypełnić konstrukcję połaci w miejscach, w których jej geometria uniemożliwia zastosowanie krokwi o pełnej długości. Gdzie dokładnie występują kulawki, jaką pełnią funkcję i czym różnią się od krokwi narożnej oraz koszowej?
Kulawka - co to jest?
Kulawka, nazywana również krokwią kulawką, to krótka krokiew stosowana w dachach wielopołaciowych. Jednym końcem jest oparta podobnie jak pozostałe krokwie, natomiast drugim dochodzi do krokwi narożnej lub koszowej. Jej długość zmienia się wraz z położeniem na połaci.

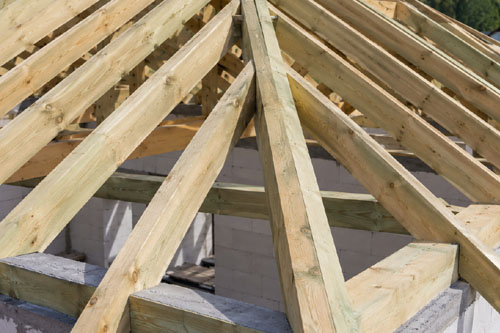

Najłatwiej zauważyć kulawki w konstrukcji dachu czterospadowego. Zwykłe krokwie biegną od okapu w kierunku kalenicy, ale przy narożach dachu geometria połaci się zmienia. Właśnie tam pojawia się krokiew narożna, do której dochodzą coraz krótsze krokwie - kulawki.
Podobna sytuacja występuje w koszu powstałym na styku dwóch połaci. Tutaj kulawki mogą kończyć się na krokwi koszowej. Nie są więc osobnym rodzajem konstrukcji dachowej, lecz elementami potrzebnymi do prawidłowego ukształtowania bardziej skomplikowanej połaci.
Gdzie stosuje się kulawki?
Kulawki występują przede wszystkim tam, gdzie dach ma więcej niż dwie proste połacie. Im bardziej skomplikowany jest jego kształt, tym więcej elementów o różnych długościach może pojawić się w więźbie.
Najczęściej można je spotkać w:
- dachach czterospadowych,
- dachach kopertowych,
- dachach wielospadowych,
- dachach naczółkowych,
- konstrukcjach z koszami dachowymi,
- dachach z lukarnami i innymi załamaniami połaci.
Charakterystyczną cechą układu kulawek jest zmienna długość. Kolejne elementy ustawione w kierunku naroża stają się coraz krótsze, ale zazwyczaj zachowują ten sam rytm odpowiadający rozstawowi krokwi na pozostałej części połaci.
Kulawka a krokiew narożna
Kulawka i krokiew narożna nie są tym samym elementem, chociaż bezpośrednio ze sobą współpracują. Krokiew narożna biegnie wzdłuż zewnętrznego naroża dachu i tworzy granicę dwóch sąsiadujących połaci. Jest zazwyczaj dłuższa od zwykłych krokwi i przejmuje obciążenia od dochodzących do niej kulawek.
Kulawka jest natomiast elementem krótszym. Jej jeden koniec znajduje się przy okapie, a drugi jest połączony z krokwią narożną. W dachu kopertowym po obu stronach krokwi narożnej może znajdować się cały szereg takich krótkich krokwi.
| Element | Położenie | Charakterystyczna cecha |
|---|---|---|
| Krokiew zwykła | Podstawowa część połaci | Biegnie w pełnym układzie konstrukcji połaci |
| Kulawka | Przy narożu lub koszu | Jest krótsza i dochodzi do krokwi narożnej lub koszowej |
| Krokiew narożna | Wypukłe połączenie dwóch połaci | Stanowi oparcie dla kulawek |
| Krokiew koszowa | Wklęsłe połączenie dwóch połaci | Tworzy konstrukcyjną linię kosza |
Kulawka a krokiew koszowa
Krokiew koszowa znajduje się w miejscu wklęsłego połączenia dwóch połaci dachowych. Można ją spotkać między innymi przy dachach o bardziej rozbudowanej bryle, lukarnach oraz w miejscach, gdzie jedna część dachu dochodzi do drugiej pod kątem.
Także w tym przypadku zwykłe krokwie nie zawsze mogą przebiegać w pełnej długości. Część z nich kończy się na krokwi koszowej i właśnie te krótsze elementy są kulawkami.
Najprostsze rozróżnienie jest więc następujące: krokiew narożna znajduje się na wypukłym załamaniu dachu, krokiew koszowa na załamaniu wklęsłym, natomiast kulawki dochodzą do jednego z tych elementów.
Jak pracuje kulawka w konstrukcji dachu?
Mniejsza długość nie oznacza, że kulawka jest elementem wyłącznie uzupełniającym. Podobnie jak pozostałe krokwie uczestniczy w tworzeniu konstrukcji nośnej połaci i stanowi podparcie dla znajdujących się wyżej warstw dachu.
Obciążenia działające na kulawkę są przekazywane między innymi na krokiew narożną albo koszową. Z tego powodu elementy te pracują inaczej niż zwykłe krokwie rozmieszczone w regularnym układzie.
Ma to również znaczenie podczas projektowania przekrojów więźby. Nie należy zakładać, że skoro kulawka jest krótka, można wykonać ją z przypadkowego kawałka drewna o mniejszym przekroju. Wymiary elementów oraz sposób ich połączenia powinny wynikać z projektu konstrukcji dachu.
Jak wymierza się kulawki?
Wymierzenie kulawek jest bardziej wymagające niż przygotowanie serii jednakowych krokwi. Każdy kolejny element może mieć inną długość, a jego koniec dochodzący do krokwi narożnej lub koszowej wymaga odpowiedniego docięcia.
Przy wykonywaniu kulawek znaczenie mają:
- kąt nachylenia połaci,
- położenie krokwi narożnej lub koszowej,
- rozstaw krokwi,
- miejsce oparcia przy okapie,
- kąt cięcia na połączeniu elementów,
- rzeczywista geometria wykonanej więźby.
W prostym i regularnym układzie możliwe jest przygotowanie kolejnych kulawek na podstawie powtarzalnej różnicy długości. Na budowie nie powinno się jednak opierać wyłącznie na takim założeniu. Niewielkie różnice w ustawieniu krokwi narożnej, murłaty lub pozostałych elementów mogą spowodować, że przygotowane wcześniej części nie będą prawidłowo pasować.
Z tego powodu pierwsza prawidłowo dopasowana kulawka może służyć jako punkt odniesienia dla kolejnych, ale każdy element warto sprawdzić przed ostatecznym docięciem.
Montaż kulawek - na co zwrócić uwagę?
Podczas montażu kulawek ważna jest przede wszystkim prawidłowa geometria całej połaci. Górne powierzchnie krokwi powinny znajdować się w jednej płaszczyźnie. Jeżeli jedna z kulawek zostanie zamocowana zbyt wysoko albo zbyt nisko, nierówność może później utrudnić wykonanie membrany, łat oraz pokrycia dachowego.
Dokładne dopasowanie do krokwi narożnej lub koszowej
Połączenie powinno zapewniać właściwe oparcie elementu. Niedokładne cięcie pozostawiające duże szczeliny nie powinno być później "ratowane" przypadkowymi klinami.
Zachowanie prawidłowego rozstawu
Kulawki powinny tworzyć logiczną kontynuację układu pozostałych krokwi. Ma to znaczenie nie tylko konstrukcyjne, ale również przy montażu kolejnych warstw dachu.
Odpowiednie połączenia
Sposób zamocowania kulawki zależy od projektu i rodzaju więźby. Stosuje się połączenia ciesielskie oraz odpowiednio dobrane łączniki mechaniczne.
Kontrola płaszczyzny połaci
Po zamontowaniu kilku elementów warto sprawdzić je długą łatą lub sznurem. Znacznie łatwiej skorygować ustawienie krokwi na tym etapie niż podczas układania pokrycia.
Najczęstsze błędy przy wykonywaniu kulawek
Niedokładne wymierzenie długości
Kulawki ustawione obok siebie mają różne długości. Powielenie jednego wymiaru albo pomyłka podczas oznaczania kolejnych elementów może zaburzyć przebieg całego naroża.
Zły kąt docięcia
Koniec kulawki dochodzi do elementu ustawionego ukośnie względem niej. Nieprawidłowe trasowanie powoduje, że powierzchnie nie przylegają do siebie tak, jak przewidziano.
Traktowanie kulawki jako elementu drugorzędnego
Krótka krokiew nadal jest częścią konstrukcji dachu. Nie powinna być wykonywana z przypadkowego lub wyraźnie gorszego materiału tylko dlatego, że jej długość jest niewielka.
Brak kontroli płaszczyzny
Nawet poprawnie docięta kulawka może zostać zamocowana na niewłaściwej wysokości. Problem staje się widoczny dopiero po rozpoczęciu wykonywania poszycia lub układania łat.
Samodzielna zmiana konstrukcji
Przesuwanie, usuwanie albo zmiana przekrojów elementów więźby może wpływać na sposób przekazywania obciążeń. Układ kulawek, krokwi narożnych i koszowych powinien odpowiadać rozwiązaniu przyjętemu w projekcie.
