Wymian to element konstrukcyjny stosowany w dachach i stropach w miejscach, w których nie można zachować ciągłości krokwi lub belki. Najczęściej pojawia się przy oknach dachowych, kominach, schodach oraz innych otworach wymagających przerwania części konstrukcji. Wymian przejmuje obciążenie ze skróconych elementów i przekazuje je na sąsiednie belki lub krokwie. Czym dokładnie jest wymian, gdzie się go stosuje i czym różni się wymian dachowy od stropowego?
Wymian - co to jest?
Wymian to poprzeczny element konstrukcyjny łączący sąsiednie krokwie lub belki. Stosuje się go w miejscu, w którym jedna lub kilka krokwi albo belek nie może przebiegać na całej swojej długości. Wymian przejmuje obciążenie z elementu skróconego i przekazuje je na sąsiednie elementy nośne.
Najłatwiej wyobrazić sobie jego działanie na przykładzie więźby dachowej. Jeżeli w miejscu jednej z krokwi ma znaleźć się szerokie okno dachowe albo komin, krokiew nie może przebiegać przez powstały otwór. Nie można jednak po prostu jej przeciąć i pozostawić bez podparcia. Skrócona krokiew musi zostać oparta na innym elemencie - właśnie na wymianie.
Wymian montowany jest poprzecznie względem krokwi lub belek. Jego końce łączą się z elementami konstrukcyjnymi, które zachowują pełną długość i mogą przejąć dodatkowe obciążenie.
Do czego służy wymian?
Podstawowym zadaniem wymianu jest umożliwienie wykonania otworu w konstrukcji bez pozostawienia przeciętych elementów bez podparcia. Rozwiązanie to stosuje się zarówno podczas wykonywania nowego budynku, jak i przy niektórych przebudowach.
Wymian może być potrzebny między innymi przy:
- montażu większego okna dachowego,
- wykonaniu otworu wokół komina,
- budowie lukarny,
- wykonaniu wyłazu dachowego,
- otworze na schody w stropie,
- przejściu komina przez strop,
- wykonaniu otworu instalacyjnego lub szybu.
W praktyce wymian tworzy krawędź otworu i jednocześnie zapewnia podparcie dla elementów, które z powodu tego otworu musiały zostać skrócone.

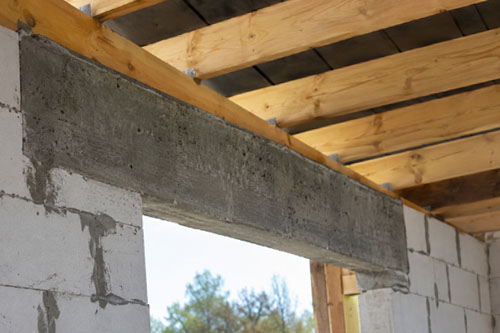

Wymian dachowy
Wymian dachowy jest poprzeczną belką montowaną pomiędzy krokwiami więźby dachowej. Najczęściej wykonuje się go z drewna konstrukcyjnego i łączy z krokwiami, które pozostają nieprzerwane.
Jeżeli jedna krokiew zostanie skrócona, jej obciążenie nie znika. Ciężar pokrycia dachowego, łat, ocieplenia oraz obciążenia od śniegu i wiatru nadal musi zostać przeniesiony przez konstrukcję. Wymian przejmuje siłę ze skróconej krokwi i przekazuje ją na krokwie sąsiednie.
Oznacza to również, że sąsiednie krokwie mogą zostać obciążone bardziej niż w pierwotnym układzie. Z tego powodu nie można przyjmować z góry, że każdy wymian może mieć dowolny przekrój, a sąsiednie krokwie zawsze poradzą sobie z dodatkowym obciążeniem.
Wymian przy oknie dachowym
Jednym z najczęstszych powodów wykonywania wymianu jest montaż okna dachowego. Jeżeli szerokość okna jest mniejsza od odległości pomiędzy krokwiami i można je zamontować bez naruszania konstrukcji, wykonanie wymianu może nie być potrzebne.
Sytuacja zmienia się, gdy planowane okno jest szersze i jego montaż wymaga przecięcia krokwi. Wówczas trzeba zapewnić jej nowe podparcie. Wymian montuje się poprzecznie pomiędzy sąsiednimi krokwiami, tworząc jednocześnie górną lub dolną krawędź otworu.
Przy dużych oknach, zestawach kilku okien dachowych albo przebudowie istniejącej więźby konieczne może być również wzmocnienie krokwi znajdujących się po bokach otworu.
Wymian przy kominie
Wymian stosuje się również wtedy, gdy przebieg krokwi koliduje z kominem. Konstrukcji drewnianej nie powinno się przypadkowo opierać o komin ani prowadzić jej przez przestrzeń, która zgodnie z projektem musi pozostać wolna.
Krokiew kończącą się przed kominem można oprzeć na wymianie zamocowanym pomiędzy sąsiednimi krokwiami. W ten sposób powstaje odpowiednio ukształtowany otwór, a obciążenie zostaje przekazane na pozostałą część więźby.
Szczegóły wykonania zależą od rodzaju komina, konstrukcji dachu oraz wymaganych odległości od elementów palnych. W tym miejscu szczególnie ważne jest zachowanie rozwiązania przewidzianego w projekcie.
Wymian stropowy
Wymian stropowy działa według tej samej zasady co wymian dachowy, ale jest elementem konstrukcji stropu. Stosuje się go tam, gdzie wykonanie otworu uniemożliwia poprowadzenie części belek stropowych na całej długości.
Typowym przykładem jest otwór na schody. Jeżeli jedna lub kilka belek dochodzi do otworu, ich końce muszą otrzymać odpowiednie podparcie. Wymian tworzy wówczas poprzeczną krawędź otworu i przekazuje obciążenie na sąsiednie belki.
Podobne rozwiązanie może być potrzebne przy przejściu komina, szybu albo dużego otworu instalacyjnego przez strop.
| Rodzaj wymianu | Gdzie występuje? | Typowe zastosowanie |
|---|---|---|
| Wymian dachowy | Więźba dachowa | Okno dachowe, komin, lukarna, wyłaz |
| Wymian stropowy | Konstrukcja stropu | Schody, komin, szyb, otwór instalacyjny |
Jak wykonuje się wymian?
Sposób wykonania wymianu zależy od konstrukcji, materiału oraz wielkości przenoszonych obciążeń. W drewnianej więźbie dachowej wymian jest najczęściej montowany pomiędzy dwiema krokwiami za pomocą odpowiednio zaprojektowanych połączeń ciesielskich lub łączników stalowych.
Istotne są przede wszystkim:
- przekrój wymianu,
- jego długość,
- nośność krokwi lub belek, do których zostanie zamocowany,
- rodzaj i liczba łączników,
- sposób podparcia skróconych elementów.
Nie ma jednego uniwersalnego wymiaru wymianu właściwego dla każdego dachu. Element ten jest częścią konstrukcji nośnej, dlatego jego przekrój i sposób połączenia powinny wynikać z projektu albo sprawdzenia konstrukcyjnego.
Najczęstsze błędy przy wykonywaniu wymianu
Przecięcie krokwi bez wykonania podparcia
To jeden z najpoważniejszych błędów. Przecięta krokiew przestaje pracować w sposób przewidziany w konstrukcji i nie może pozostać swobodnie zakończona.
Zbyt słabe połączenie wymianu z krokwiami
Sam fakt umieszczenia belki pomiędzy krokwiami nie oznacza jeszcze, że będzie ona prawidłowo przenosić obciążenia. Połączenie jest częścią układu konstrukcyjnego i musi być odpowiednio wykonane.
Brak sprawdzenia sąsiednich krokwi
Po wykonaniu wymianu część obciążenia zostaje przekazana właśnie na nie. Przy większych otworach może być konieczne ich wzmocnienie.
Dobieranie przekroju "na oko"
Wymian nie jest zwykłą deską służącą do wykończenia otworu. Jest elementem nośnym i jego przekrój powinien odpowiadać rzeczywistym obciążeniom.
