Bierwiono to element drewniany o charakterze belki lub bala, wykorzystywany przede wszystkim w konstrukcjach tradycyjnych i drewnianych (np. zrębowych). W praktyce jest to materiał konstrukcyjny, który może pełnić rolę ściany (w domach z bali), belki stropowej, podciągu, a także elementu więźby. Ponieważ bierwiona pracują na obciążeniach i są wrażliwe na wilgoć, ich dobór, przygotowanie oraz sposób łączenia mają bezpośredni wpływ na trwałość całej konstrukcji.
Definicja bierwiona
Bierwiono to drewniany element konstrukcyjny w postaci bala lub belki (najczęściej z drewna iglastego), stosowany w budownictwie tradycyjnym. Termin bywa używany w odniesieniu do surowych lub obrobionych odcinków pnia (np. bale okrągłe, płazy), z których wykonuje się ściany, stropy albo inne części konstrukcji. W praktyce bierwiono ma przenosić obciążenia oraz zapewniać sztywność konstrukcji, dlatego jego wymiary, jakość drewna i sposób połączenia z innymi elementami są bardzo ważne.
Gdzie stosuje się bierwiona?
Bierwiona spotyka się przede wszystkim w budownictwie drewnianym, ale zakres ich zastosowań jest szerszy niż tylko domy z bali. W zależności od technologii i przekroju mogą pełnić funkcję elementów ściennych, stropowych lub wzmacniających. W praktyce bierwiono pojawia się tam, gdzie liczy się nośność, sztywność i łatwość wykonywania połączeń ciesielskich.
- Ściany w konstrukcji zrębowej - bierwiona (bale) układane warstwowo tworzą przegrodę nośną i osłonową.
W domach zrębowych bierwiono jest podstawowym "cegłopodobnym" elementem, tylko że z drewna: kolejne warstwy układa się jedna na drugiej. Taka ściana pracuje jako całość i przenosi obciążenia z dachu i stropów, a jednocześnie stanowi przegrodę zewnętrzną. O jakości ściany decyduje dopasowanie przylegania, szczelność połączeń, prawidłowe naroża (węgły) oraz ochrona drewna przed wilgocią.
- Belki stropowe i podciągi - bierwiono może pracować jako element nośny stropu lub wzmocnienie konstrukcji.
W tradycyjnych budynkach drewnianych bierwiona pełnią rolę belek stropowych, na których opiera się podłoga lub sufit. Przy większych rozpiętościach stosuje się też mocniejsze elementy (podciągi), które zbierają obciążenia z kilku belek. W tych zastosowaniach ważna jest klasa drewna, przekrój oraz poprawne podparcie i zabezpieczenie przed ugięciem oraz skręcaniem.
- Elementy więźby i konstrukcji pomocniczych - bierwiona mogą tworzyć fragmenty konstrukcji dachowych lub detale tradycyjne.
W zależności od regionu i technologii bierwiono bywa wykorzystywane jako element krokwiowy, płatew, kleszcz, a czasem jako materiał do wykonania zastrzałów. W praktyce ważne jest, aby element był prosty, wolny od wad krytycznych i dobrze wysuszony, bo dach pracuje intensywnie w cyklach wilgotnościowo-termicznych.

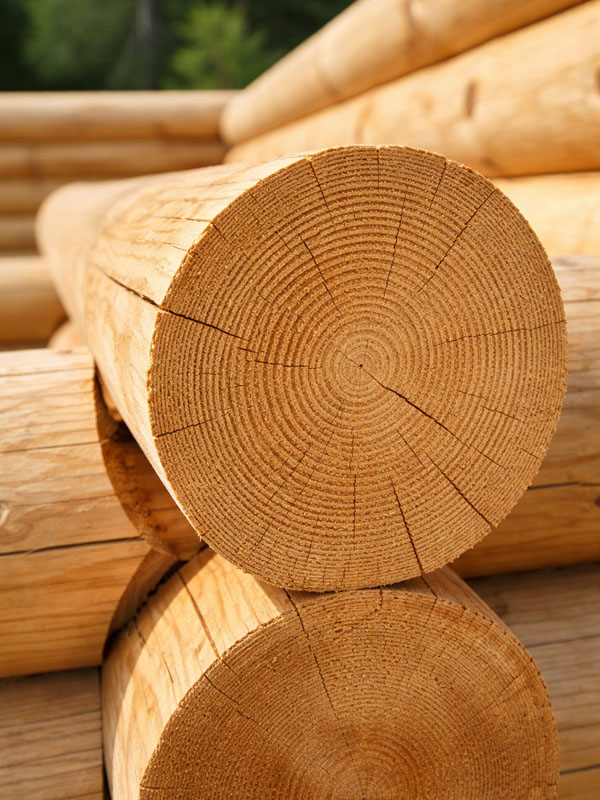

Bierwiono w konstrukcji zrębowej (dom z bali)
W domach zrębowych bierwiona tworzą ściany układane poziomo, a całość łączona jest w narożach za pomocą połączeń ciesielskich (węgłów). To rozwiązanie jest proste w założeniu, ale wymagające wykonawczo, bo ściana z drewna musi być jednocześnie nośna i szczelna. Szczególnie ważne jest uwzględnienie naturalnej pracy drewna: skurczu, pęcznienia i osiadania budynku w czasie.
- Szczelność przylegania warstw - każda warstwa bierwiona powinna dobrze przylegać do kolejnej.
Jeśli między bierwionami pozostają szczeliny, pojawiają się przewiewy i miejscowe wychłodzenia, a zimą może dochodzić do wykraplania wilgoci. Z tego powodu ważne jest profilowanie (np. pióro-wpust) oraz stosowanie uszczelnień właściwych dla technologii. Praktyka pokazuje, że dobre dopasowanie warstw jest ważniejsze niż sama "grubość" bala, bo nieszczelna ściana traci parametry użytkowe.
- Osiadanie i kompensacja ruchów - drewno zmienia wymiary, więc konstrukcja musi to przewidywać.
Dom z bali potrafi "siąść" po wykonaniu, dlatego detale przy oknach, drzwiach i połączeniach ze stropem powinny mieć możliwość pracy. Brak luzów lub zła kolejność wykonania może prowadzić do klinowania się konstrukcji, pękania wykończeń albo rozszczelnienia połączeń. Dlatego w praktyce projektuje się i wykonuje rozwiązania pozwalające na kontrolowane osiadanie bez uszkodzeń.
Rodzaje i przekroje bierwion
W budownictwie tradycyjnym bierwiono może mieć różną postać: od bala okrągłego, przez płaz, po elementy o przekroju prostokątnym. Wybór przekroju wpływa na nośność, łatwość łączenia, szczelność oraz estetykę. Ważne jest też, czy element jest surowy, strugany, profilowany oraz jaki ma poziom wilgotności.
- Bale okrągłe - zachowują naturalny kształt pnia i mają charakter tradycyjny.
Bale okrągłe wymagają starannego dopasowania, bo powierzchnie styku nie są płaskie. Często stosuje się profilowanie i uszczelnienia, aby ograniczyć przewiewy i poprawić komfort użytkowania. Zaletą jest estetyka i "naturalny" wygląd, a wyzwaniem - większa wrażliwość na błędy montażu i nierówności.
- Płazy (bale obrobione) - elementy z płaskimi powierzchniami ułatwiającymi układanie warstw.
Płaskie lica ułatwiają uzyskanie równej ściany i prowadzenie połączeń, a także montaż wykończeń. Przy dobrze wykonanych połączeniach można uzyskać lepszą szczelność niż w przypadku bali okrągłych. Trzeba jednak pamiętać, że nadal jest to konstrukcja drewniana, więc istotna pozostaje wilgotność i ochrona przed wodą.
- Belki o przekroju prostokątnym - częstsze w stropach, podciągach i konstrukcjach pomocniczych.
Taki przekrój daje przewidywalne parametry i ułatwia obliczenia oraz dobór podpór. Jest też wygodny w łączeniach i mocowaniach, bo krawędzie są proste, a powierzchnie płaskie. W praktyce ważne jest zabezpieczenie przed skręcaniem oraz właściwe podparcie na podporach.
Połączenia i złącza bierwion
Bierwiona łączy się na różne sposoby w zależności od funkcji elementu i technologii wykonania. W domach zrębowych istotne są połączenia narożne (węgły) i połączenia wzdłużne, a w stropach liczy się poprawne oparcie i zamocowanie. Dobrze wykonane złącze ma przenosić siły, ograniczać luzy oraz utrzymywać szczelność w miejscach krytycznych.
- Połączenia narożne (węgły) - decydują o stabilności i szczelności ścian z bierwion.
Węgły mogą być wykonywane na różne sposoby (np. z wystającymi końcami, na zamek), ale cel jest ten sam: trwałe i sztywne związanie ścian. W praktyce naroża są newralgiczne, bo tam najłatwiej o przewiewy i błędy geometryczne. Poprawne wykonanie węgłów wpływa na pracę całej bryły i ogranicza ryzyko rozszczelnień w czasie.
- Połączenia wzdłużne - stosowane, gdy długość ściany jest większa niż dostępne bierwiona.
Łączenia wzdłużne powinny być wykonane tak, aby nie tworzyć słabego punktu w ścianie i nie pogarszać szczelności. W praktyce znaczenie ma zarówno geometria złącza, jak i rozmieszczenie łączeń (lepiej unikać "zbiegania się" złączy w jednej linii). To temat, który wymaga konsekwencji wykonawczej, bo błędne złącza bywają źródłem przewiewów i pęknięć wykończeń.
Wilgoć, ochrona i trwałość
Największym wrogiem bierwion jest długotrwała wilgoć, dlatego ważne jest prawidłowe zabezpieczenie drewna i detali budynku. Problemem bywa nie tylko deszcz, ale też podciąganie wilgoci od dołu, skraplanie pary wodnej oraz nieszczelności powodujące zawilgocenie złącz. Dobrze zaprojektowane okapy, właściwe uszczelnienia i ochrona powierzchni drewna wydłużają trwałość konstrukcji i zmniejszają ryzyko uszkodzeń biologicznych.
- Ochrona przed wodą opadową - okapy, obróbki i detale decydują o tym, czy drewno będzie moknąć.
Nawet najlepsze impregnowanie nie zastąpi prawidłowej ochrony architektonicznej, czyli ograniczenia bezpośredniego kontaktu z wodą. W praktyce szczególnie narażone są czoła bierwion, naroża oraz okolice otworów, gdzie woda potrafi "stać" lub wnikać w szczeliny. Dlatego liczy się poprawne odprowadzanie wody i unikanie detali, które tworzą zacieki i zastoiny.
- Wilgotność drewna i sezonowanie - zbyt mokre bierwiona to większe ryzyko pęknięć i odkształceń.
Drewno o wysokiej wilgotności będzie intensywnie wysychać po wbudowaniu, co zwiększa skurcz i możliwość powstawania szczelin. Z tego powodu ważne jest stosowanie drewna o parametrach zgodnych z technologią oraz planowanie konstrukcji pod przyszłe osiadanie. W praktyce lepiej kontrolować wilgotność na etapie montażu niż później walczyć z rozszczelnieniami i pracą połączeń.
Najczęstsze błędy wykonawcze
- Niedokładne dopasowanie warstw bierwion - szczeliny powodują przewiewy i lokalne wychłodzenia.
To jeden z najczęstszych problemów w ścianach z bali: nawet niewielkie nieszczelności w warstwach potrafią obniżyć komfort cieplny i sprzyjać zawilgoceniu złączy.
- Brak uwzględnienia osiadania - problemy przy oknach, drzwiach i połączeniach ze stropem.
Jeśli konstrukcja nie ma miejsca na naturalną pracę drewna, mogą pojawić się klinowania, deformacje otworów oraz pękanie warstw wykończeniowych w strefach krytycznych.
- Słabe zabezpieczenie przed wilgocią - zawilgocenie złączy, degradacja drewna i ryzyko uszkodzeń biologicznych.
Brak ochrony detali (okapów, obróbek, skutecznego odprowadzania wody) powoduje, że drewno moknie cyklicznie, a to skraca jego trwałość i zwiększa ryzyko rozwoju grzybów.
- Błędy w połączeniach narożnych - luzy, rozszczelnienia i utrata sztywności naroży.
Naroża są najbardziej wrażliwe na przewiewy i błędy geometrii, dlatego niedokładny węgieł często szybko ujawnia się jako nieszczelność lub „pracujące” połączenie.
- Stosowanie drewna o niekontrolowanej jakości - nadmierne pęknięcia, skręcanie i nierównomierna praca elementów.
Zbyt mokre, krzywe lub wadliwe bierwiona po wbudowaniu potrafią intensywnie się odkształcać, co utrudnia utrzymanie szczelności i stabilności całej konstrukcji.
Powiązane pojęcia w słowniku budowlanym
Jeśli interesują Cię konstrukcje drewniane i detale połączeń, sprawdź też powiązane hasła w słowniku:
- Węgieł - połączenia narożne w konstrukcjach drewnianych i murowanych.
- Murłata - ważny element na styku ścian i dachu.
- Sinizna drewna - problem materiałowy i oznaka zawilgocenia drewna.
- Paroizolacja - wpływa na wilgoć w przegrodach i detale szczelności.
FAQ - najczęściej zadawane pytania o bierwiono
Bierwiono to drewniany element konstrukcyjny w postaci bala lub belki, wykorzystywany w budownictwie tradycyjnym i drewnianym. Najczęściej jest to obrobiony lub surowy odcinek pnia, który może pracować jako element ściany, stropu albo konstrukcji dachu. W praktyce bierwiono ma przenosić obciążenia i usztywniać konstrukcję, dlatego liczą się jego wymiary i jakość drewna. Termin bywa używany zamiennie z określeniami "bal" lub "belka" w zależności od regionu i technologii.
W potocznym użyciu bierwiono i bal często oznaczają to samo, czyli odcinek pnia przeznaczony na element konstrukcyjny. W praktyce "bierwiono" bywa używane jako określenie bardziej ogólne, obejmujące także elementy o przekrojach obrobionych (np. płazy). Najważniejsze jest jednak nie tyle nazewnictwo, co funkcja: czy element tworzy ścianę, belkę stropową czy część więźby. W dokumentacji technicznej częściej spotyka się konkretne nazwy elementów (belka, podciąg, bal ścienny).
Bierwiona stosuje się przede wszystkim w domach z bali i konstrukcjach zrębowych, gdzie tworzą ściany układane warstwowo. Spotyka się je także jako belki stropowe, podciągi i elementy więźby, szczególnie w budownictwie tradycyjnym. Wybór zastosowania zależy od przekroju, jakości drewna oraz sposobu połączeń ciesielskich. W praktyce bierwiono jest tam, gdzie konstrukcja ma być solidna, a jednocześnie możliwa do wykonania tradycyjnymi metodami.
Szczelność decyduje o komforcie cieplnym i o tym, czy ściana z bierwion nie będzie przepuszczać powietrza i wilgoci. Nawet gruby bal nie spełni swojej roli, jeśli między warstwami są szczeliny powodujące przewiewy i wychłodzenie. Nieszczelności mogą też sprzyjać zawilgoceniu złączy, co z czasem pogarsza trwałość drewna. Dlatego w praktyce liczy się dopasowanie warstw, profilowanie oraz właściwe uszczelnienia zgodne z technologią.
Tak, drewno reaguje na wilgotność i temperaturę, dlatego bierwiona mogą się kurczyć, pęcznieć i powodować osiadanie konstrukcji. Zjawisko jest naturalne i przewidywane w budownictwie drewnianym, ale wymaga właściwych detali przy otworach i połączeniach. Jeśli konstrukcja nie ma możliwości pracy, mogą pojawić się klinowania, pęknięcia wykończeń i rozszczelnienia. Z tego powodu w praktyce stosuje się rozwiązania pozwalające na kontrolowane osiadanie bez szkód.
Najczęściej stosuje się drewno iglaste (np. sosna, świerk), bo jest dostępne, stosunkowo łatwe w obróbce i ma dobre parametry konstrukcyjne. Ważna jest jednak jakość: prosty element, brak wad krytycznych oraz wilgotność odpowiednia do technologii. Zbyt mokre drewno zwiększa ryzyko skurczu, pęknięć i powstawania szczelin po wbudowaniu. Dlatego ważne jest, aby materiał był dobrany świadomie, a nie wyłącznie "na oko".
Najbardziej szkodzi długotrwała wilgoć: woda opadowa, podciąganie od dołu oraz zawilgocenie wynikające z nieszczelności. Wilgoć sprzyja degradacji drewna i problemom biologicznym, dlatego tak ważna jest ochrona detali (okapy, obróbki, uszczelnienia). Równie groźne są błędy wykonawcze, które tworzą zastoiny wody lub pozostawiają szczeliny w złączach. Dobrze zabezpieczona konstrukcja może być trwała, ale wymaga świadomego podejścia do detali.
Tak, bierwiona bywają wykorzystywane jako elementy widoczne we wnętrzu, np. belki stropowe lub dekoracyjne. W takim przypadku ważne jest przygotowanie powierzchni (struganie, zabezpieczenie) oraz kontrola wilgotności, aby ograniczyć późniejsze pęknięcia. Trzeba też pamiętać, że element dekoracyjny nadal może pracować, więc detale wykończenia powinny to uwzględniać. Jeśli belka ma funkcję nośną, jej dobór powinien wynikać z projektu i obliczeń, a nie tylko z estetyki.
Najczęściej problemem jest niedokładne dopasowanie warstw i połączeń, co skutkuje przewiewami i rozszczelnieniami. Często pomija się też wpływ osiadania konstrukcji, przez co pojawiają się problemy przy oknach, drzwiach i stropach. Błędy dotyczą również ochrony przed wodą, szczególnie w narożach i na czołach bierwion, gdzie drewno łatwo chłonie wilgoć. W praktyce wiele usterek nie wynika z samego materiału, tylko z detali wykonania i braku konsekwencji technologicznej.
