Węgieł

Węgieł to określenie dotyczące naroża budynku - miejsca, w którym spotykają się dwie ściany. W praktyce jest to jeden z bardziej "wrażliwych" fragmentów konstrukcji i wykończenia: to tutaj najłatwiej o pęknięcia, nieszczelności, mostki termiczne oraz błędy w przewiązaniu elementów.

Definicja węgła

Dlaczego węgieł jest ważny?

Naroże budynku to miejsce, w którym "spotykają się" dwie ściany, dlatego węgieł ma większe znaczenie niż prosty odcinek muru. To detal, który wpływa na stabilność bryły, komfort cieplny i trwałość wykończenia, a drobne błędy wykonawcze najczęściej wychodzą właśnie w narożach. Poniżej cztery obszary, na które węgieł wpływa najbardziej.

Sztywność i stateczność układu ścian
Węgieł usztywnia budynek, ponieważ łączy ze sobą dwie ściany i ogranicza ich wzajemne przemieszczenia. Dobrze związane naroże poprawia pracę całej bryły pod wpływem obciążeń (np. od wiatru) i ułatwia utrzymanie geometrii budynku. Gdy połączenie jest wykonane niepoprawnie, naroże może "pracować", co sprzyja odchyłkom, rysom oraz problemom na kolejnych etapach robót.

Praca konstrukcji (naprężenia i odkształcenia)
W narożach częściej kumulują się naprężenia i odkształcenia, dlatego łatwiej o rysy, zwłaszcza przy błędach w wiązaniu lub spoinach. Poprawnie wykonany węgieł rozkłada siły równomierniej i ogranicza ryzyko uszkodzeń przy naturalnej "pracy" budynku. W konstrukcjach drewnianych dodatkowo liczy się odporność połączenia na zmiany wilgotności i osiadanie.

Trwałość wykończeń (ryzyko rys i pęknięć)
Naroża są newralgiczne dla tynków i okładzin, bo zbierają odkształcenia z dwóch kierunków. Niedokładna geometria, zbyt grube warstwy tynku albo błędy w zbrojeniu elewacji (ETICS) często skutkują pęknięciami właśnie na krawędzi węgła. Dlatego naroże powinno być równe, stabilne i prawidłowo wzmocnione w warstwach wykończeniowych.

Ciepłochronność i szczelność (mostki termiczne i przewiewy)
Węgieł to częste miejsce mostków termicznych, bo trudniej zachować ciągłość ocieplenia i uniknąć szczelin przy docinkach. Skutkiem może być "zimny róg", większe straty ciepła oraz ryzyko kondensacji pary wodnej w chłodniejszej strefie. Naroża ujawniają też nieszczelności powietrzne, dlatego tak ważne są ciągłe warstwy szczelne i staranne domknięcie detalu.

Węgieł w ścianach murowanych (przewiązanie naroży)

W murach murowanych węgieł powinien być wykonany tak, aby ściany "wiązały się" ze sobą, a nie tylko stykały. Ważne jest przewiązanie elementów (np. bloczków, cegieł) i utrzymanie poprawnej geometrii naroża. Dobrze wykonany narożnik stabilizuje układ ścian, ułatwia zachowanie wymiarów budynku i ogranicza ryzyko rys w przyszłości. Jeśli naroże jest wykonane niedbale, potrafi stać się "słabym punktem" - zarówno konstrukcyjnie, jak i pod względem szczelności oraz estetyki wykończenia. Dlatego rejon węgła powinien być murowany spokojniej i częściej kontrolowany niż standardowy odcinek ściany.

Jak to wygląda w praktyce?

• Przewiązanie warstw - elementy w kolejnych warstwach są układane tak, aby zachować wiązanie w narożu (nie robi się "dwóch osobnych ścian" dosuniętych do siebie).

  W praktyce oznacza to, że w narożu nie może powstać ciągła, pionowa linia spoin, która działałaby jak osłabienie. Kolejne warstwy muru powinny "zazębiać się", dzięki czemu obciążenia i odkształcenia rozkładają się w narożu bardziej równomiernie. Poprawne przewiązanie zwiększa sztywność połączenia i ogranicza ryzyko powstawania rys na tynku dokładnie wzdłuż krawędzi węgła. Jest to szczególnie ważne w ścianach zewnętrznych, gdzie naroże dodatkowo pracuje od wiatru i zmian temperatury. Gdy przewiązania brakuje, naroże może zachowywać się jak szczelina konstrukcyjna, a problemy często ujawniają się dopiero po pewnym czasie użytkowania.

• Docinanie elementów - naroża zwykle wymagają docięć, ale docinki nie mogą "psuć" wiązania (zbyt dużo krótkich kawałków osłabia mur i utrudnia zachowanie pionu).

  Docinki w narożu są normalne, bo trzeba domknąć układ wymiarowy i jednocześnie utrzymać zasady wiązania. Problem zaczyna się wtedy, gdy w jednym miejscu gromadzi się zbyt wiele krótkich fragmentów - mur staje się mniej stabilny i trudniejszy do wypionowania. Małe elementy łatwiej "pływają" na świeżej zaprawie, przez co narożnik może uciekać z pionu lub tracić kąt prosty. Ważne jest też, aby docinane elementy były równe i miały pełne, pewne oparcie, bez pustek i przypadkowego podklinowania. W praktyce lepiej planować rozmieszczenie docinek wcześniej i rozłożyć je na dłuższym odcinku ściany, niż "upychać" je wyłącznie w samym węgle.

• Wzmocnienia lokalne - zależnie od technologii mogą występować kształtki narożne, zbrojenie w spoinach lub rozwiązania systemowe producenta.

  Wzmocnienia stosuje się po to, aby ograniczyć ryzyko rys i poprawić pracę naroża w sytuacjach, gdy obciążenia lub odkształcenia są większe niż standardowo. Mogą to być elementy systemowe (np. kształtki narożne), zbrojenie w spoinach albo inne rozwiązania przewidziane dla danej technologii murowania. Takie wzmocnienia bywają szczególnie przydatne przy długich ścianach, w budynkach o skomplikowanym rzucie lub tam, gdzie otwory okienne są blisko narożników. Trzeba jednak pamiętać, że wzmocnienie nie zastępuje poprawnego przewiązania - jest dodatkiem, a nie "ratowaniem" źle wykonanego naroża. Najbezpieczniej wykonywać je zgodnie z projektem i zaleceniami producenta, aby nie wprowadzić przypadkowych rozwiązań, które mogą pogorszyć pracę muru.

Co jest szczególnie ważne?

• Utrzymanie pionu i kąta 90° (kontrola sznurkiem, poziomicą, kątownikiem),

  Naroże wyznacza geometrię ścian, dlatego kontrola pionu i kąta prostego powinna być prowadzona od pierwszych warstw muru. Nawet niewielka odchyłka w węgle potrafi "rozjechać" wymiary na kolejnych metrach ściany i utrudnić późniejszy montaż stropu, więźby czy stolarki. W praktyce sprawdza się naroże częściej niż inne miejsca: poziomicą, pionem murarskim, kątownikiem oraz kontrolą przekątnych budynku. Jeśli korekty są robione na bieżąco, zwykle są proste i nie wpływają na tempo prac, a pozwalają uniknąć kosztownych poprawek. Dobrze utrzymany kąt 90° ułatwia też wykonanie ocieplenia i elewacji, bo płyty i profile narożne układają się równo i bez naprężeń.

• Ciągłość warstw i prawidłowe wypełnienie spoin,

  W narożach szczególnie ważne jest pełne wypełnienie spoin, ponieważ lokalne pustki osłabiają połączenie i mogą stać się drogą dla przewiewów. W zależności od technologii (zaprawa tradycyjna lub cienkowarstwowa) liczy się zarówno właściwa ilość zaprawy, jak i sposób jej rozprowadzenia. Niewypełnione miejsca w spoinach potrafią też pogorszyć parametry cieplne naroża, bo tworzą lokalne mostki i wychłodzenia. Poprawna ciągłość warstw wpływa na to, czy mur "pracuje" jako całość, czy pojawiają się mikroruchy skutkujące rysami na wykończeniach. Dobrze wykonane spoiny w węgle ułatwiają także późniejsze prace wykończeniowe, bo naroże jest równe i stabilne pod tynk lub ocieplenie.

• Poprawne "zamykanie" warstw w narożu zgodnie z systemem materiału.

  Każdy materiał murowy ma swoje zasady układania w narożach, dlatego warto trzymać się rozwiązań systemowych i zaleceń producenta. "Zamykanie" warstw oznacza taki układ elementów, aby naroże było stabilne, zachowane były wymagane przewiązania, a docinki nie osłabiały muru. W praktyce chodzi też o unikanie improwizacji: przypadkowych układów, nieprzewidzianych docinek czy zmiany wiązania w trakcie murowania. Poprawnie zamknięte warstwy sprawiają, że naroże jest łatwiejsze do wypionowania i mniej podatne na późniejsze rysy oraz rozszczelnienia. To również ważne dla dalszych warstw przegrody, bo równe i przewidywalne naroże ułatwia prowadzenie izolacji, tynków i detali elewacyjnych.

Węgieł w konstrukcjach drewnianych (zrąb)

W budownictwie drewnianym, zwłaszcza w konstrukcjach zrębowych (z bali), słowo węgieł często odnosi się do połączenia narożnego bali. To właśnie w narożach wykonuje się złącza, które przenoszą obciążenia i stabilizują ściany. Węgieł jest jednym z najważniejszych detali w domu z bali, bo "spina" dwie ściany w miejscu, gdzie działają siły z różnych kierunków. Od jakości tego połączenia zależy, czy ściany nie będą się rozsuwać, skręcać ani osiadać nierównomiernie. Naroża są też najbardziej narażone na podwiewanie, dlatego węgieł ma bezpośredni wpływ na komfort cieplny i szczelność budynku. W praktyce dobrze wykonany węgieł ogranicza przewiewy, poprawia stateczność i pomaga utrzymać prawidłową geometrię bryły. Co ważne, drewno "pracuje" w czasie (zmiany wilgotności, skurcz, pęcznienie), więc połączenie narożne powinno być zaprojektowane i wykonane tak, aby zachować nośność i szczelność mimo tych naturalnych zmian.

Typowe rozwiązania połączeń narożnych

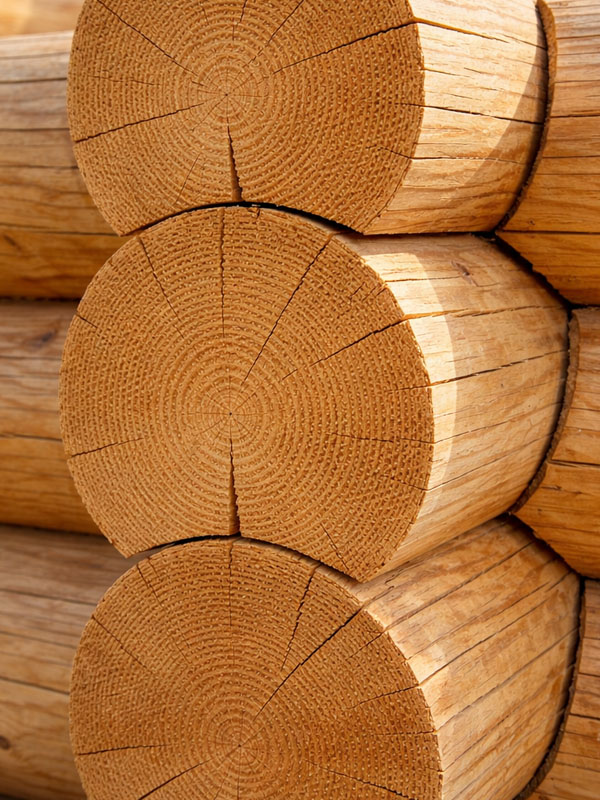

• z wystającymi końcami (charakterystyczne "wypuszczenia" bali poza narożnik),

  To rozwiązanie jest najbardziej rozpoznawalne wizualnie, bo końce bali wystają poza lico ściany, tworząc "zębaty" narożnik. Wystające końce pomagają w mechanicznym związaniu ścian i ułatwiają przenoszenie sił, ponieważ złącze ma dużą powierzchnię pracy. Taki węgieł bywa ceniony za trwałość i klasyczny wygląd, a także za to, że jest mniej wrażliwy na drobne niedokładności wykonania. Jednocześnie wymaga dobrej ochrony drewna i poprawnego detalu okapów, bo wystające końcówki są bardziej narażone na zawilgocenie i degradację. W praktyce istotne jest również prawidłowe dopasowanie przylegania bali, aby nie tworzyć szczelin pod wpływem osiadania konstrukcji.

• na zamek (różne profile zaciosów zależnie od szkoły ciesielskiej),

  Połączenia "na zamek" polegają na wykonaniu zaciosów i profili, które zazębiają bale w narożu i blokują ich wzajemne przesuwanie. W zależności od tradycji ciesielskiej i technologii spotyka się różne kształty zamków, ale cel jest wspólny: stabilne, powtarzalne i nośne naroże. Dobrze wykonany zamek pozwala ograniczyć "pracę luzem" połączenia, co przekłada się na mniejsze ryzyko rozszczelnień i przemieszczeń ścian. To rozwiązanie wymaga jednak dużej dokładności - niedokładny zacios potrafi dać luzy, które później ujawniają się jako przewiewy albo nierówne osiadanie. W praktyce ważne jest także uwzględnienie pracy drewna, aby zamek nie "klinował" się niekorzystnie ani nie tracił docisku w miarę wysychania bali.

• złącza ograniczające przewiewy (rozwiązania z uszczelnieniami, piórem-wpustem lub specjalnym profilowaniem).

  W nowocześniejszych rozwiązaniach narożnych duży nacisk kładzie się na szczelność, bo przewiewy w narożu szybko pogarszają komfort i bilans cieplny. Stosuje się profilowanie bali (np. pióro-wpust) oraz różnego typu uszczelnienia, które mają utrzymać docisk mimo osiadania i zmian wilgotności drewna. Dzięki temu ogranicza się "przedmuchy" i zmniejsza ryzyko lokalnego wychłodzenia naroża, które mogłoby prowadzić do zawilgocenia i problemów z wykończeniem. Istotne jest, aby uszczelnienie było dobrane do technologii i nie traciło właściwości w czasie, bo drewno pracuje sezonowo i połączenie jest obciążane cyklicznie. W praktyce liczy się też poprawny montaż - nawet dobre rozwiązanie systemowe nie zadziała, jeśli w narożu zostaną szczeliny lub zabraknie docisku na całej długości złącza.

Dobrze wykonany węgieł w drewnie musi łączyć dwie rzeczy: nośność (połączenie nie może "pracować luzem") oraz szczelność (naroże jest jednym z głównych miejsc ucieczki ciepła i przewiewów). Nośność oznacza, że naroże powinno stabilnie przenosić obciążenia od stropów i dachu oraz utrzymywać ściany w prawidłowym położeniu. Szczelność jest równie istotna, bo nawet niewielkie nieszczelności w narożach dają odczuwalne przeciągi i zwiększają straty ciepła. Ponieważ drewno zmienia wymiary zależnie od wilgotności, węgieł powinien zachować docisk także po osiadaniu budynku, a nie tylko w dniu montażu. W praktyce to właśnie jakość wykonania węgłów w dużej mierze decyduje o tym, czy dom z bali będzie "ciepły" i stabilny przez lata, czy będzie wymagał ciągłych uszczelnień i poprawek.

Węgieł a izolacja i szczelność

W nowoczesnym budownictwie węgieł jest szczególnie istotny z punktu widzenia fizyki budowli, bo naroże łączy dwie przegrody w miejscu, gdzie łatwo "zgubić" ciągłość materiałów i szczelność detalu. Nawet jeśli ściana na prostym odcinku jest wykonana poprawnie, to w narożu pojawia się więcej połączeń, docinek i miejsc potencjalnego rozszczelnienia. W praktyce oznacza to, że naroże potrafi pogorszyć parametry całej przegrody: zwiększyć straty ciepła, obniżyć temperaturę powierzchni od strony wnętrza i wywołać dyskomfort (uczucie chłodu przy ścianie). To także strefa, w której nieszczelności powietrzne są bardziej odczuwalne, bo wiatr i różnice ciśnień "wymuszają" przepływ powietrza przez najsłabsze punkty. Z tego powodu naroża traktuje się jako detal krytyczny i projektuje oraz wykonuje je z większą starannością niż standardowy odcinek elewacji.

• łatwiej o mostek termiczny (ciągłość izolacji bywa trudniejsza do zachowania),

  Mostek termiczny w narożu powstaje najczęściej wtedy, gdy ocieplenie nie jest prowadzone ciągłą warstwą lub gdy między płytami izolacji zostają szczeliny po niedokładnym docięciu. Naroże wymaga precyzji, bo płyty muszą się "zazębić" i ułożyć w mijankę, a nie spotkać się w jednej linii, która później pracuje i pęka. Częstym problemem są też miejsca przejść instalacyjnych, kotwień lub elementów konstrukcyjnych, które w narożach bywają zagęszczone i trudniejsze do ocieplenia. Efekt mostka to lokalnie większa ucieczka ciepła, a czasem wyraźnie chłodniejszy fragment ściany od środka, który odczuwalnie obniża komfort.

• powstają strefy większego wychłodzenia przegrody,

  Naroże może być chłodniejsze nie tylko przez błędy wykonawcze, ale również przez samą geometrię i sposób rozkładu temperatur w miejscu załamania ścian. Jeżeli izolacja jest słaba albo przerwana, ochłodzenie powierzchni wewnętrznej może stać się na tyle duże, że pojawiają się warunki sprzyjające wykraplaniu pary wodnej w zimnych okresach. W praktyce użytkownicy zauważają to jako "zimny róg", a czasem jako miejscowe zawilgocenia lub ciemniejsze smugi na wykończeniu. Długotrwałe wychłodzenie może też pogarszać trwałość tynków i farb oraz zwiększać ryzyko rozwoju pleśni w strefach o podwyższonej wilgotności powietrza. Dlatego naroża powinny mieć równie dopracowane ocieplenie jak reszta elewacji, a często wręcz wymagają większej dokładności.

• częściej ujawniają się nieszczelności (wiatr "szuka" słabych punktów).

  Nieszczelności w narożach są zwykle skutkiem przerw w warstwach szczelnych, niedoklejonych połączeń lub mikroszczelin pozostawionych przy docinkach. W narożu zbiegają się różne materiały i detale (np. ocieplenie, tynk, profile narożne, obróbki), więc rośnie liczba potencjalnych miejsc rozszczelnienia. Przy wietrznej pogodzie oraz różnicach ciśnień w budynku (np. od wentylacji) powietrze potrafi być "wciągane" przez te słabe punkty, co objawia się przeciągami i wychłodzeniem narożnika. W dłuższym czasie nieszczelności mogą sprzyjać zawilgoceniu warstw, a to z kolei obniża skuteczność izolacji i przyspiesza degradację wykończenia. Dlatego w narożach tak ważne jest zachowanie ciągłości warstw szczelnych oraz staranne domknięcie detali.

Dlatego w detalach narożnych dąży się do zachowania ciągłości warstw (zwłaszcza izolacji termicznej i warstw szczelnych), a w przypadku ociepleń elewacji unika się "przerywania" izolacji i przypadkowych docinek, które zostawiają szczeliny. W praktyce oznacza to układanie płyt w narożu z mijanką, dokładne docinanie i wypełnianie ewentualnych szczelin, a także poprawne wykonanie warstwy zbrojonej oraz profili narożnych. Istotne jest również uszczelnianie przejść i połączeń w strefie naroża, bo to tam najłatwiej o "drogę" dla powietrza i wilgoci. Im lepiej dopracowany detal narożny, tym bardziej przewidywalne parametry ma cała przegroda i tym mniejsze ryzyko problemów eksploatacyjnych w przyszłości.

Jak poprawnie wykonać naroże w ociepleniu elewacji (ETICS)?

Naroża w systemach ETICS (styropian lub wełna) wymagają wyjątkowej staranności, bo w tym miejscu kumulują się docinki, połączenia i naprężenia. Nawet drobne błędy potrafią skutkować pęknięciami na elewacji, lokalnym wychłodzeniem lub przedmuchami. Dlatego w praktyce "dobre naroże" to takie, w którym zachowano ciągłość izolacji, prawidłowy układ płyt, poprawne zbrojenie siatką oraz właściwe wzmocnienie krawędzi. Poniższe zasady nie zastępują projektu ani zaleceń producenta, ale pokazują typowe kierunki, które realnie ograniczają ryzyko usterek.

• Płyty termoizolacji układa się z mijanką - w narożu nie powinno być jednej, ciągłej linii łączenia płyt.

  Układ "na mijankę" sprawia, że naroże jest bardziej stabilne i mniej podatne na powstawanie rys na warstwie zbrojonej. Jeżeli płyty spotykają się w narożu "na styk w jednej linii", łatwiej o spękania, bo łączenie pracuje jako słabsza strefa. Mijanka poprawia też mechaniczne "związanie" warstwy izolacji i ułatwia równomierne przenoszenie naprężeń z tynku. Dodatkowo zmniejsza ryzyko powstawania szczelin, które później trudno uszczelnić bez pogorszenia estetyki elewacji.

• Docinki muszą być dopasowane - szczeliny między płytami to prosta droga do mostków i pęknięć.

  W narożach docina się więcej elementów, dlatego łatwo o niedokładności i "schodki" na krawędzi. Szczeliny w izolacji mogą powodować lokalne wychłodzenie i obniżenie temperatury powierzchni od strony wnętrza. Z kolei nierówności utrudniają prawidłowe wykonanie warstwy zbrojonej i zwiększają ryzyko mikropęknięć w tynku. W praktyce lepiej poświęcić czas na dokładne docinanie i dopasowanie niż później poprawiać elewację lub walczyć z zimnym narożnikiem.

• Naroża wymagają poprawnego wzmocnienia siatką i profilami - krawędź jest miejscem najbardziej narażonym na uszkodzenia i rysy.

  Profil narożny pomaga utrzymać prostą linię i chroni krawędź przed uszkodzeniami mechanicznymi, ale musi być prawidłowo wtopiony w warstwę zbrojoną. Siatka zbrojąca powinna mieć właściwe zakłady i nie może być "położona na sucho" - musi pracować w masie klejącej, a nie na jej powierzchni. Słabe wzmocnienie naroża często ujawnia się jako pęknięcia biegnące wzdłuż krawędzi lub odspojenia w strefie profilu. Poprawne wzmocnienie ogranicza też powstawanie uszkodzeń podczas eksploatacji, np. przy uderzeniach, pracach ogrodowych czy użytkowaniu tarasu przy ścianie.

Węgieł w konstrukcjach szkieletowych (drewnianych i stalowych)

W budynkach szkieletowych (drewnianych oraz z profili stalowych LSF) naroże również pełni rolę "węzła", który spina dwie ściany i usztywnia bryłę. Choć nie ma tu przewiązania bloczków czy cegieł, to znaczenie ma układ słupków narożnych, sposób ich skręcenia lub zespolenia oraz ciągłość poszycia. Węgieł w szkielecie jest newralgiczny, bo właśnie w narożach najłatwiej o nieszczelności warstw (paroizolacji, wiatroizolacji) i przerwy w izolacji termicznej. Dodatkowo, jeśli naroże jest słabo usztywnione, cała ściana może gorzej przenosić obciążenia od wiatru, a to sprzyja powstawaniu rys na okładzinach (np. płytach GK) i "pracowaniu" elewacji. Z tego powodu naroże w konstrukcji szkieletowej powinno być wykonywane zgodnie z projektem i zaleceniami systemowymi, z naciskiem na stężenia oraz szczelność.

Na co zwrócić uwagę w narożu szkieletu?

• Układ słupków narożnych i łączników - liczba i rozmieszczenie elementów w narożu powinny zapewnić sztywność i miejsce pod prawidłowe mocowanie poszycia.

  W praktyce naroże często składa się z kilku słupków zestawionych w pakiet, aby uzyskać sztywny "kręgosłup" ściany i stabilną krawędź do przykręcenia płyt. Jeżeli naroże jest zbyt "lekkie" lub źle skręcone, poszycie może pracować i pojawiają się mikroodkształcenia, które z czasem uwidaczniają się na wykończeniu. Ważne jest też zachowanie ciągłości połączeń: wkręty, kątowniki, płytki łączące lub inne łączniki muszą tworzyć spójny układ przenoszenia sił. Dobrze wykonane naroże ułatwia utrzymanie prostych krawędzi oraz poprawny montaż okładzin wewnętrznych i elewacji.

• Stężenie i poszycie - naroże powinno być "zamknięte" poszyciem (np. OSB/MFP) w sposób zapewniający pracę tarczową ścian.

  W szkielecie to poszycie w dużym stopniu odpowiada za usztywnienie ściany, dlatego sposób jego prowadzenia w narożu ma znaczenie. Niedociągnięcia w mocowaniu (za rzadkie wkręty, brak podparcia krawędzi płyty) mogą obniżać sztywność i powodować późniejsze problemy. W narożu ważne jest, aby krawędzie płyt miały stabilne oparcie, a łączenia były wykonane w sposób przewidziany w projekcie. Poprawne poszycie naroża zmniejsza ryzyko "pracy" ścian na wietrze i ogranicza pękanie spoin czy rysy na okładzinach.

• Ciągłość izolacji i warstw szczelnych - w narożach najłatwiej o przerwy w ociepleniu oraz rozszczelnienia paroizolacji i wiatroizolacji.

  Ocieplenie w narożu musi wypełniać przestrzeń bez szczelin i zagnieceń, bo nawet małe luki potrafią powodować lokalne wychłodzenie. Równie ważne są taśmy i zakłady folii: paroizolacja od strony wnętrza i wiatroizolacja od zewnątrz muszą być prowadzone ciągle, bez "dziur" w narożu. To właśnie w tych miejscach wiatr i różnice ciśnień najszybciej obnażają niedoklejone połączenia, co skutkuje przewiewami i spadkiem komfortu. Dobrze wykonana szczelność naroża ogranicza również ryzyko wykraplania wilgoci w przegrodzie i wydłuża trwałość całego układu ściany.

Diagnostyka problemów węgła - jak rozpoznać, że naroże jest "słabym punktem"?

Problemy w rejonie węgła często dają charakterystyczne sygnały, ale łatwo je pomylić z innymi usterkami (np. wynikającymi z wilgoci technologicznej lub ruchów wykończenia). Warto patrzeć na naroże nie tylko "na oko", ale też łączyć objawy z warunkami, w jakich się pojawiają: temperaturą, wiatrem, sezonem grzewczym oraz sposobem użytkowania pomieszczeń. Najczęściej kłopoty dotyczą trzech obszarów: rys i pęknięć, komfortu cieplnego oraz szczelności powietrznej. Im szybciej wychwyci się objawy, tym łatwiej je usunąć bez kosztownych napraw całych warstw elewacji lub wykończenia.

• Rysy i pęknięcia w narożach - pojawiające się wzdłuż krawędzi lub "pracujące" sezonowo.

  Rysa biegnąca wzdłuż naroża często wskazuje na pracę połączenia albo osłabienie warstwy wykończeniowej w tym miejscu. Jeśli pęknięcie wraca po naprawach, może to oznaczać, że problem leży głębiej (np. w geometrii, przewiązaniu lub zbrojeniu warstw). W elewacjach ocieplanych typowe są pęknięcia związane z błędami w siatce, profilach narożnych lub układzie płyt. Warto też obserwować, czy rysy zmieniają się w czasie - sezonowe "otwieranie się" i "zamykanie" bywa sygnałem odkształceń termicznych lub wilgotnościowych.

• Zimny narożnik, zawilgocenia i ślady pleśni - szczególnie w sezonie grzewczym.

  Chłodniejsza powierzchnia w narożu to częsty efekt mostka termicznego lub przerw w izolacji, nawet jeśli reszta ściany jest ciepła. Jeśli na zimnym narożniku wykrapla się para wodna, mogą pojawić się przebarwienia, odparzenia farby albo miejscowa pleśń. To nie zawsze oznacza "wadę muru" - czasem problem nasila słaba wentylacja i wysoka wilgotność w pomieszczeniu - ale naroże bywa miejscem, gdzie objawy wychodzą jako pierwsze. Pomocna jest termowizja lub pomiar temperatury powierzchni, bo pozwala odróżnić problem lokalny od ogólnego niedocieplenia przegrody.

• Przewiewy i nieszczelności - najbardziej odczuwalne przy wietrze lub przy działającej wentylacji.

  Jeżeli w narożu czuć "ciągnięcie", a objaw nasila się przy silnym wietrze, często wskazuje to na nieszczelność warstw lub połączeń w strefie węgła. W budynkach z dobrą izolacją termiczną nawet niewielkie nieszczelności mogą być wyraźnie odczuwalne, bo powietrze szuka najsłabszego punktu. Proste testy (np. delikatny "dymek" lub płomień świeczki) potrafią pokazać kierunek ruchu powietrza, choć najlepszy obraz daje test szczelności budynku. Nieszczelności mogą też powodować zawilgocenie warstw w przegrodzie, co w dłuższym czasie pogarsza izolacyjność i trwałość wykończenia.

Naprawy i poprawki w rejonie węgła - co najczęściej się robi?

Sposób naprawy węgła zależy od przyczyny problemu: inaczej postępuje się przy pęknięciu tynku, inaczej przy mostku termicznym, a jeszcze inaczej przy nieszczelności powietrznej. W praktyce najlepsze efekty daje usunięcie przyczyny (np. uzupełnienie izolacji lub poprawa zbrojenia), a nie tylko zamaskowanie objawów. Warto też pamiętać, że część napraw jest typowo "wykończeniowa", a część może wymagać oceny specjalisty, gdy istnieje podejrzenie problemu konstrukcyjnego. Poniżej opisano najczęstsze kierunki działań, które stosuje się w praktyce budowlanej.

• Rysy na tynkach i elewacji - naprawa warstwy wykończeniowej i wzmocnienie naroża.

  Jeżeli rysa dotyczy głównie tynku, często wykonuje się naprawę systemową: miejscowe usunięcie osłabionych warstw i odtworzenie zbrojenia siatką. W ETICS typową przyczyną jest błąd w siatce lub profilu narożnym, więc naprawa polega na poprawnym "zrobieniu naroża" na nowo, a nie tylko zaszpachlowaniu pęknięcia. Gdy rysy wracają, warto sprawdzić, czy układ płyt izolacji nie tworzy linii osłabienia oraz czy zakłady siatki są wystarczające. Dobrze wykonana naprawa powinna przywrócić ciągłość warstwy zbrojonej i ograniczyć ryzyko ponownego spękania.

• Mostek termiczny i "zimny róg" - poprawa izolacji i domknięcie detalu narożnego.

  Jeśli problem wynika z braków w ociepleniu, konieczne bywa uzupełnienie izolacji w narożu lub korekta warstw, które tworzą przerwy i szczeliny. W praktyce często okazuje się, że izolacja jest "teoretycznie" obecna, ale ma luki przy docinkach lub niedoklejone fragmenty, które pogarszają parametry. Przy wychłodzeniach ważne jest też usunięcie przyczyn sprzyjających kondensacji, np. poprawa wentylacji i ograniczenie zawilgocenia pomieszczeń. Skutecznym narzędziem w diagnostyce i kontroli napraw jest termowizja, bo pokazuje, czy naroże po poprawkach ma temperaturę zbliżoną do reszty ściany.

• Nieszczelności powietrzne - uszczelnienie warstw, połączeń i przejść w rejonie naroża.

  W przypadku przewiewów ważne jest znalezienie miejsca nieszczelności, bo samo "docieplenie" nie zawsze rozwiązuje problem przepływu powietrza. Często uszczelnia się połączenia warstw (taśmy, masy uszczelniające) oraz newralgiczne miejsca, gdzie zbiegają się różne materiały. W budynkach szkieletowych szczególnie ważne są połączenia paroizolacji i wiatroizolacji w narożach, które muszą mieć ciągłe zakłady i pewne sklejenia. Dobrze wykonane uszczelnienie poprawia komfort (brak przeciągów) i ogranicza ryzyko zawilgocenia warstw przegrody w czasie eksploatacji.

Węgieł a naroża otworów okiennych/drzwiowych

W praktyce pojęcie węgła (naroża budynku) bywa mylone z narożami otworów okiennych i drzwiowych, bo w obu miejscach często pojawiają się rysy i pęknięcia. Węgieł dotyczy styku dwóch ścian i pracy całej bryły, natomiast naroża otworów to lokalne "osłabienia" przegrody wynikające z przerwania ciągłości muru. Wokół otworów naprężenia układają się inaczej niż na pełnej ścianie, dlatego rysy często startują właśnie z narożników okna lub drzwi i mogą iść ukośnie. Jeśli dodatkowo otwór znajduje się blisko węgła budynku, oba zjawiska mogą się nakładać i objawy bywają bardziej widoczne.

• Typowy objaw: rysy ukośne przy narożach okien i drzwi

  Najczęściej spotyka się rysy wychodzące z narożników otworów pod kątem, które mogą przechodzić przez tynk lub warstwę ocieplenia. Takie pęknięcia wynikają zwykle z koncentracji naprężeń w miejscu, gdzie ściana jest "przecięta" otworem i gdzie konstrukcja pracuje nierównomiernie. Często nie oznaczają one problemu z samym węgłem budynku, tylko wskazują na słabszy detal w strefie otworu (np. wykończenie, zbrojenie, podparcie). Jeżeli rysy powtarzają się po naprawach, warto sprawdzić, czy powodem nie jest praca nadproża, osiadanie, a w ociepleniu - niewłaściwe zbrojenie w strefie otworu.

• Rola nadproża i prawidłowego przeniesienia obciążeń

  Otwór okienny lub drzwiowy przerywa ciągłość muru, a obciążenia z wyższych partii ściany muszą zostać przeniesione na boki otworu. Służy do tego nadproże, które powinno być dobrane i wykonane tak, aby nie powodowało nadmiernych ugięć i nierównomiernej pracy muru. Jeśli nadproże jest źle wykonane lub niewłaściwie oparte, w rejonie naroży otworu mogą powstawać naprężenia prowadzące do zarysowań. W praktyce problemem bywają też różnice materiałowe (np. element żelbetowy w murze) i brak odpowiedniego detalu, który ogranicza rysy na wykończeniu.

• Ocieplenie i elewacja (ETICS): wzmocnienie naroży otworów

  W systemach ETICS naroża otworów są szczególnie wrażliwe na pęknięcia, dlatego wymagają prawidłowego zbrojenia warstwy zbrojonej. Typowy błąd to prowadzenie siatki w sposób, który "kończy się" w narożu otworu lub tworzy linię osłabienia, przez co tynk łatwiej pęka. W praktyce stosuje się dodatkowe wzmocnienia w strefie narożników (zgodnie z zasadami systemu), a układ płyt izolacji dobiera tak, aby unikać spoin zbiegających się w narożach. Dzięki temu naprężenia rozkładają się łagodniej, a ryzyko pęknięć elewacji wokół okien i drzwi jest wyraźnie mniejsze.

• Kiedy podejrzewać problem węgła, a kiedy tylko strefę otworu?

  Jeżeli rysy pojawiają się głównie przy oknach/drzwiach i mają charakter ukośny, częściej wskazują na strefę otworu niż na węgieł budynku. Z kolei rysy biegnące wzdłuż krawędzi naroża (pionowo) lub na styku dwóch ścian częściej sugerują problem detalu węgła, geometrii albo pracy połączenia narożnego. W praktyce warto też obserwować "kiedy" rysy się ujawniają: sezonowość i zależność od temperatury może wskazywać na odkształcenia termiczne i pracę warstw elewacji. Gdy objawy są rozległe lub szybko się nasilają, rozsądne jest sprawdzenie zarówno detalu otworu, jak i naroża budynku, bo te strefy potrafią na siebie wpływać.

Najczęstsze błędy wykonawcze

• Brak przewiązania naroża w murze (dwie ściany postawione "osobno" i tylko dosunięte do siebie) - skutkuje rysami i obniżoną sztywnością.
• Nadmierne docięcia i krótkie elementy w narożu - pogorszenie nośności i trudniejsza kontrola geometrii.
• Niedokładności geometrii (odchylenia od pionu, "rozjechany" kąt) - problemy przy stropach, więźbie, elewacji.
• Nieszczelności i przerwy w ociepleniu w strefie naroża - miejscowe wychłodzenia, wyższe straty ciepła, a czasem ryzyko wykraplania wilgoci na chłodniejszej powierzchni.
• Słabe uszczelnienie węgłów drewnianych - przewiewy i "pracowanie" połączenia w sezonach wilgotnościowych.

Nie mylić: węgieł a kamień węgielny

Węgieł bywa mylony z pojęciem kamienia węgielnego. Kamień węgielny to element symboliczny (lub dawniej: konstrukcyjny) związany z rozpoczęciem budowy. Węgieł natomiast odnosi się do naroża/połączenia narożnego ścian. To dwa różne znaczenia, mimo podobnego brzmienia.
