Dymnik

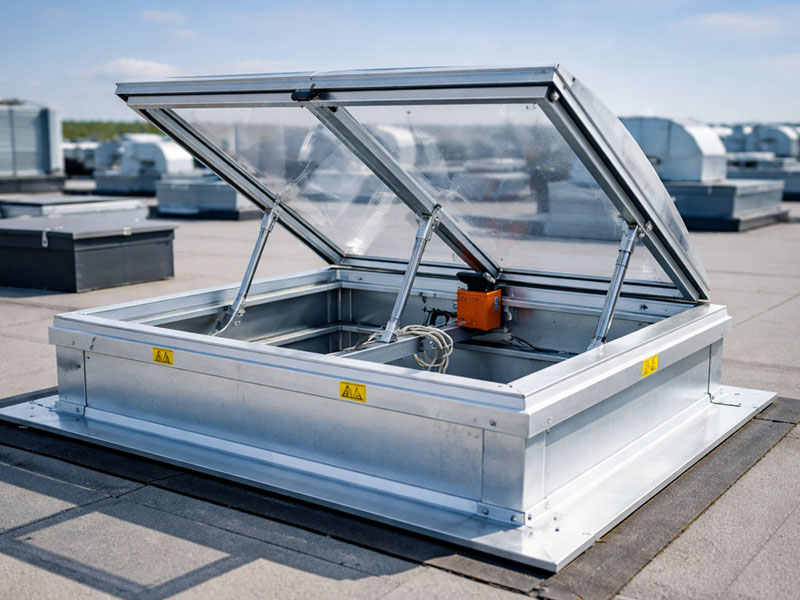

Dymnik to specjalistyczny element budowlany montowany w górnej części dachu lub w przegrodach dachowych, którego podstawową funkcją jest odprowadzanie dymu, ciepła oraz gazów pożarowych z wnętrza budynku. Z punktu widzenia bezpieczeństwa pożarowego dymnik stanowi kluczowe rozwiązanie techniczne, ponieważ umożliwia kontrolowane oddymianie przestrzeni, poprawia warunki ewakuacji oraz ogranicza rozprzestrzenianie się ognia i toksycznych produktów spalania.

Definicja dymnika

Najczęściej montowany jest w połaci dachowej, świetliku dachowym lub w górnej części klatki schodowej. Z punktu widzenia przepisów ochrony przeciwpożarowej dymnik bywa traktowany jako element systemu oddymiania, a nie wyłącznie jako pasywny element wentylacyjny. Jego prawidłowe działanie ma bezpośredni wpływ na bezpieczeństwo użytkowników budynku oraz skuteczność działań ratowniczych w przypadku pożaru.

W odróżnieniu od klasycznych elementów wentylacyjnych, dymnik projektowany jest z uwzględnieniem specyficznych warunków pracy - wysokiej temperatury, obecności dymu, podciśnienia oraz zmiennych warunków atmosferycznych. W wielu obiektach jego zastosowanie jest wymagane przepisami techniczno-budowlanymi, zwłaszcza w budynkach użyteczności publicznej, halach produkcyjnych czy garażach wielopoziomowych.

Rola i znaczenie dymnika

Dymnik nie jest elementem dekoracyjnym ani dodatkiem opcjonalnym, lecz rozwiązaniem technicznym o jasno określonej funkcji. Jego rola ujawnia się szczególnie w sytuacjach awaryjnych, ale ma również znaczenie w codziennej eksploatacji budynku. Z punktu widzenia konstrukcji oraz bezpieczeństwa można wyróżnić kilka kluczowych aspektów jego działania.

• Odprowadzanie dymu w warunkach pożaru

  Podstawowym zadaniem dymnika jest umożliwienie szybkiego usuwania dymu i gorących gazów pożarowych z wnętrza obiektu. Dym stanowi jedno z największych zagrożeń dla ludzi, ponieważ ogranicza widoczność, utrudnia orientację oraz zawiera toksyczne produkty spalania. Dzięki otwarciu dymnika możliwe jest zmniejszenie koncentracji dymu w górnych partiach pomieszczeń. W praktyce przekłada się to na wydłużenie czasu bezpiecznej ewakuacji oraz poprawę warunków pracy służb ratowniczych.

• Ograniczenie wzrostu temperatury pod stropem

  W czasie pożaru temperatura pod stropem może bardzo szybko wzrosnąć do wartości zagrażających konstrukcji budynku. Otwarcie dymnika umożliwia częściowe odprowadzenie gorącego powietrza, co ogranicza nagrzewanie elementów konstrukcyjnych. Z punktu widzenia inżynierskiego ma to znaczenie zwłaszcza w budynkach stalowych, gdzie wysoka temperatura prowadzi do szybkiej utraty nośności. Dymnik pełni więc pośrednio funkcję ochrony konstrukcji przed przedwczesnym uszkodzeniem.

• Poprawa warunków ewakuacji

  System oddymiania z udziałem dymników pozwala utrzymać dolne warstwy powietrza względnie wolne od dymu przez dłuższy czas. Dzięki temu ciągi komunikacyjne, takie jak klatki schodowe czy korytarze, pozostają bardziej przejezdne i czytelne. W praktyce różnica ta może decydować o skuteczności ewakuacji. Z tego względu dymniki są standardem w wielu obiektach o podwyższonym ryzyku pożarowym.

• Wsparcie dla wentylacji naturalnej

  Poza sytuacjami awaryjnymi dymnik bywa wykorzystywany również jako element wspomagający wentylację grawitacyjną. W niektórych rozwiązaniach pełni funkcję świetlika z możliwością uchylenia skrzydła, co poprawia wymianę powietrza w pomieszczeniach. Takie rozwiązanie spotykane jest zwłaszcza w halach przemysłowych i magazynowych. Należy jednak pamiętać, że funkcja wentylacyjna jest w tym przypadku drugorzędna względem funkcji oddymiania.

Dymnik a inne elementy i pojęcia pokrewne

Dymnik bywa często mylony z innymi elementami instalacyjnymi lub dachowymi, które na pierwszy rzut oka mogą pełnić zbliżone funkcje. Z punktu widzenia projektowego, wykonawczego oraz przepisów techniczno-budowlanych są to jednak rozwiązania o odmiennym przeznaczeniu i parametrach pracy. Prawidłowe rozróżnienie pojęć ma istotne znaczenie zarówno na etapie projektowania, jak i odbioru technicznego obiektu.

Dymnik a wywietrznik dachowy

Wywietrznik dachowy jest elementem instalacji wentylacyjnej, którego zadaniem jest usuwanie zużytego powietrza z pomieszczeń w normalnych warunkach eksploatacyjnych. Projektowany jest pod kątem pracy ciągłej, przy stosunkowo niewielkich różnicach temperatur i bez obecności dymu. Nie posiada parametrów odporności ogniowej ani zdolności pracy w warunkach pożaru. Dymnik natomiast musi zachować funkcjonalność w wysokiej temperaturze, przy obecności toksycznych gazów oraz pod wpływem dynamicznych zmian ciśnienia. Z tego względu elementów tych nie można traktować zamiennie, mimo że oba występują na połaci dachowej.

Dymnik a klapa dymowa (klapa oddymiająca)

Klapa dymowa jest w praktyce jednym z najczęściej spotykanych typów dymników, szczególnie w systemach oddymiania grawitacyjnego. Różnica ma głównie charakter terminologiczny - pojęcie "dymnik" bywa stosowane szerzej i obejmuje różne rozwiązania techniczne służące do odprowadzania dymu przez dach. Termin "klapa oddymiająca" jest bardziej precyzyjny i częściej występuje w dokumentacji projektowej oraz normach branżowych. Z punktu widzenia funkcjonalnego oba pojęcia odnoszą się do elementów pełniących tę samą rolę w systemie ochrony przeciwpożarowej.

Dymnik a komin wentylacyjny

Komin wentylacyjny jest stałym elementem instalacji wentylacyjnej, którego działanie opiera się na naturalnym ciągu grawitacyjnym. Jego zadaniem jest zapewnienie ciągłej wymiany powietrza w pomieszczeniach podczas normalnej eksploatacji budynku. Nie jest on przystosowany do szybkiego odprowadzania dużych ilości gorącego dymu ani do pracy w ekstremalnych warunkach temperaturowych. Dymnik działa zupełnie inaczej - uruchamiany jest głównie w sytuacjach awaryjnych i ma zapewnić możliwie szybkie opróżnienie przestrzeni z dymu. Z punktu widzenia funkcji są to więc dwa zupełnie odmienne rozwiązania techniczne.

Dymnik a świetlik dachowy

Świetlik dachowy to element przeznaczony głównie do doświetlania wnętrz światłem naturalnym. W wielu nowoczesnych rozwiązaniach świetliki mogą być wyposażone w funkcję uchylania skrzydła, co powoduje, że bywają błędnie utożsamiane z dymnikami. Należy jednak podkreślić, że standardowy świetlik nie spełnia wymagań stawianych elementom systemów oddymiania. Dymnik musi posiadać określone parametry odporności temperaturowej, niezawodności otwarcia oraz możliwość współpracy z instalacją pożarową. Dopiero świetlik certyfikowany jako klapa oddymiająca może pełnić funkcję dymnika.

Dymnik a system mechanicznego oddymiania

W niektórych obiektach zamiast dymników stosuje się mechaniczne systemy oddymiania, oparte na wentylatorach oddymiających i kanałach wentylacyjnych. Są to rozwiązania bardziej złożone instalacyjnie, wymagające stałego zasilania oraz rozbudowanej automatyki. Dymnik jako element grawitacyjnego systemu oddymiania jest rozwiązaniem prostszym, często bardziej niezawodnym i mniej podatnym na awarie. W praktyce wybór pomiędzy systemem mechanicznym a grawitacyjnym wynika z projektu budynku, jego kubatury oraz wymagań przepisów przeciwpożarowych.

Dymnik a czerpnia lub wyrzutnia powietrza

Czerpnie i wyrzutnie powietrza są elementami instalacji wentylacyjnych i klimatyzacyjnych. Służą do poboru świeżego powietrza lub usuwania powietrza zużytego z instalacji. Ich lokalizacja na dachu lub elewacji może powodować mylne skojarzenia z dymnikiem. Funkcjonalnie są to jednak zupełnie inne elementy - nie projektuje się ich pod kątem pracy w warunkach pożaru, a ich działanie nie jest związane z bezpieczeństwem ewakuacji.

Zastosowanie dymnika

Dymniki znajdują zastosowanie przede wszystkim tam, gdzie przepisy ochrony przeciwpożarowej wymagają zapewnienia skutecznego systemu oddymiania. W praktyce są one standardem w wielu typach obiektów, zarówno nowych, jak i modernizowanych.

• klatki schodowe w budynkach wielokondygnacyjnych, gdzie oddymianie jest kluczowe dla ewakuacji,
• hale produkcyjne i magazynowe o dużej kubaturze, w których gromadzenie dymu może postępować bardzo szybko,
• garaże podziemne i wielopoziomowe, gdzie zadymienie stanowi szczególne zagrożenie,
• centra handlowe i obiekty użyteczności publicznej, w których przebywa jednocześnie duża liczba osób,
• obiekty przemysłowe o podwyższonym ryzyku pożarowym.

Materiały, odmiany i typy dymników

Z punktu widzenia konstrukcji oraz funkcji dymniki występują w wielu odmianach, które dobiera się w zależności od rodzaju obiektu, geometrii dachu, kubatury pomieszczeń oraz wymagań wynikających z projektu ochrony przeciwpożarowej. Różnice pomiędzy poszczególnymi rozwiązaniami dotyczą nie tylko sposobu otwierania, ale także materiałów konstrukcyjnych, odporności temperaturowej, sposobu sterowania oraz stopnia integracji z instalacjami budynkowymi. W praktyce właściwy dobór typu dymnika ma kluczowe znaczenie dla skuteczności całego systemu oddymiania.

Dymniki grawitacyjne

Dymniki grawitacyjne stanowią najprostsze i jednocześnie jedne z najczęściej stosowanych rozwiązań w systemach oddymiania. Ich działanie opiera się na naturalnym zjawisku unoszenia się gorących gazów ku górze oraz różnicy ciśnień pomiędzy wnętrzem budynku a otoczeniem. Otwarcie może następować samoczynnie pod wpływem temperatury (np. poprzez elementy topikowe) lub po otrzymaniu sygnału z centrali pożarowej. Zaletą tego rozwiązania jest brak konieczności zasilania w trakcie samego działania, co zwiększa niezawodność w warunkach awaryjnych. W praktyce dymniki grawitacyjne są powszechnie stosowane w klatkach schodowych, halach magazynowych oraz obiektach o dużej kubaturze.

Dymniki z napędem elektrycznym

Dymniki wyposażone w siłowniki elektryczne umożliwiają precyzyjne sterowanie stopniem i momentem otwarcia. Są one zazwyczaj podłączone do centrali oddymiania oraz systemu sygnalizacji pożaru, co pozwala na ich automatyczne uruchomienie w przypadku wykrycia zagrożenia. Rozwiązania tego typu umożliwiają również ręczne sterowanie przez obsługę budynku, co bywa wykorzystywane podczas testów oraz przeglądów. Z punktu widzenia eksploatacji wymagają one zapewnienia zasilania podstawowego oraz rezerwowego (akumulatory, UPS). W praktyce są chętnie stosowane w obiektach nowoczesnych, gdzie istotna jest integracja z systemami automatyki budynkowej.

Dymniki pneumatyczne

Dymniki pneumatyczne wykorzystują siłowniki gazowe lub układy sprężonego powietrza do realizacji ruchu otwierania. Uruchamiane są najczęściej poprzez impuls z systemu pożarowego, który powoduje zwolnienie mechanizmu lub uruchomienie siłownika. Rozwiązania tego typu spotyka się rzadziej niż systemy elektryczne, jednak w określonych warunkach mogą one stanowić alternatywę, zwłaszcza tam, gdzie ograniczona jest możliwość stosowania instalacji elektrycznej. Ich zaletą jest stosunkowo prosta budowa oraz możliwość pracy niezależnie od sieci energetycznej. Wadą bywa natomiast bardziej skomplikowana obsługa serwisowa i konieczność okresowej kontroli szczelności układów.

Dymniki jednoskrzydłowe i dwuskrzydłowe

Pod względem konstrukcyjnym dymniki dzieli się również ze względu na liczbę skrzydeł otwieranych. Dymniki jednoskrzydłowe posiadają pojedyncze skrzydło uchylne i są stosowane głównie w mniejszych otworach oddymiających. Dymniki dwuskrzydłowe umożliwiają uzyskanie większej powierzchni czynnej otwarcia przy zachowaniu kompaktowych wymiarów podstawy. Takie rozwiązania są często stosowane w halach przemysłowych oraz obiektach wielkokubaturowych. Wybór konkretnej konstrukcji zależy od wymaganej powierzchni oddymiania określonej w projekcie.

Dymniki punktowe i pasmowe

Dymniki punktowe to pojedyncze elementy rozmieszczane w określonych miejscach dachu zgodnie z projektem systemu oddymiania. Stosuje się je najczęściej w klatkach schodowych, korytarzach oraz pomieszczeniach o mniejszej powierzchni. Dymniki pasmowe tworzą natomiast dłuższe ciągi oddymiające, często zintegrowane ze świetlikami dachowymi. Takie rozwiązania stosuje się głównie w halach produkcyjnych i magazynowych, gdzie istotna jest równomierna skuteczność oddymiania na dużej powierzchni.

Dymniki z funkcją doświetlenia (oddymiające świetliki dachowe)

Coraz częściej spotykanym rozwiązaniem są dymniki pełniące jednocześnie funkcję doświetlenia wnętrza światłem naturalnym. Konstrukcyjnie przypominają one świetliki dachowe, jednak posiadają certyfikaty oraz parametry wymagane dla elementów oddymiających. Z punktu widzenia użytkowego pozwalają one połączyć dwie funkcje: poprawę warunków oświetleniowych oraz zapewnienie bezpieczeństwa pożarowego. Takie rozwiązania są szczególnie popularne w nowoczesnych halach logistycznych i obiektach użyteczności publicznej.

Materiały konstrukcyjne dymników

Dymniki wykonywane są z materiałów odpornych na działanie czynników atmosferycznych oraz wysokiej temperatury. Podstawy dachowe produkowane są najczęściej z tworzyw sztucznych o podwyższonej odporności na promieniowanie UV, aluminium lub stali. Skrzydła mogą być wykonane z blachy aluminiowej, stali lub z płyt poliwęglanowych w przypadku rozwiązań doświetlających. Dobór materiałów ma bezpośredni wpływ na trwałość elementu, jego szczelność oraz odporność eksploatacyjną.

Wykonanie, montaż i technologia

Montaż dymnika wymaga uwzględnienia zarówno konstrukcji dachu, jak i założeń projektowych całego systemu oddymiania. Nie jest to element, który można lokalizować dowolnie - jego rozmieszczenie, liczba oraz powierzchnia czynna otwarcia wynikają bezpośrednio z projektu technicznego opracowanego na podstawie obowiązujących przepisów oraz obliczeń inżynierskich. Dymnik musi być traktowany jako część systemu bezpieczeństwa pożarowego, a nie jako zwykły element wyposażenia dachu. Już na etapie projektu konstrukcyjnego należy przewidzieć odpowiednie otwory w połaci dachowej oraz sposób przeniesienia obciążeń wokół miejsca montażu. W praktyce oznacza to konieczność koordynacji pomiędzy projektantem architektury, konstruktorem oraz projektantem instalacji przeciwpożarowych. Błędy popełnione na tym etapie są trudne do skorygowania na etapie realizacji.

Podstawowym elementem konstrukcyjnym dymnika jest prefabrykowana podstawa dachowa, dostosowana do rodzaju pokrycia (blacha trapezowa, papa, membrana PVC, dach zielony itp.). Podstawa ta przenosi obciążenia od własnego ciężaru klapy, obciążeń śniegiem oraz oddziaływań wiatru na konstrukcję nośną dachu. Na niej montowana jest właściwa klapa oddymiająca wraz z mechanizmem otwierania - grawitacyjnym, elektrycznym lub pneumatycznym. Szczególną uwagę należy zwrócić na szczelność połączenia podstawy z warstwami hydroizolacyjnymi dachu, ponieważ dymnik stanowi newralgiczny punkt z punktu widzenia ochrony przed przeciekami. W praktyce błędy wykonawcze w obróbkach wokół dymnika są jedną z najczęstszych przyczyn nieszczelności dachów płaskich. Istotne znaczenie ma również prawidłowe wykonanie izolacji termicznej wokół podstawy, aby nie powstawał lokalny mostek cieplny.

Montaż dymnika powinien być realizowany wyłącznie przez wyspecjalizowane ekipy posiadające doświadczenie w instalacjach przeciwpożarowych. Element ten podlega odbiorowi technicznemu i często jest kontrolowany przez rzeczoznawcę ds. zabezpieczeń przeciwpożarowych. W przypadku dymników sterowanych elektrycznie konieczne jest wykonanie prawidłowego okablowania, podłączenia do centrali oddymiania oraz sprawdzenie działania zasilania rezerwowego. Każdy dymnik powinien zostać uruchomiony testowo po montażu, aby potwierdzić poprawność działania mechanizmu otwierania. W praktyce system oddymiania traktuje się jako instalację bezpieczeństwa, co oznacza, że jego niezawodność ma znaczenie krytyczne. Z tego względu zarówno montaż, jak i późniejsza eksploatacja powinny odbywać się zgodnie z dokumentacją producenta oraz wymaganiami projektu.

Trwałość, eksploatacja i konserwacja dymnika

Trwałość dymnika zależy przede wszystkim od jakości zastosowanych materiałów konstrukcyjnych oraz warunków, w jakich element ten pracuje przez cały okres eksploatacji. Dymniki są stale narażone na działanie promieniowania UV, intensywnych opadów atmosferycznych, zaleganie śniegu, obciążenia wiatrem oraz znaczne wahania temperatury pomiędzy porami roku. Z tego względu producenci stosują tworzywa sztuczne o podwyższonej odporności na starzenie, aluminium anodowane, stal zabezpieczoną antykorozyjnie oraz elementy z poliwęglanu odpornego na promieniowanie słoneczne. Wysoka jakość materiałów ma szczególne znaczenie w przypadku uszczelek, zawiasów oraz elementów mechanizmów otwierających, ponieważ to one najczęściej ulegają zużyciu eksploatacyjnemu. W praktyce dobrze wykonany dymnik, zamontowany zgodnie z dokumentacją techniczną, może zachować pełną sprawność przez kilkanaście, a nawet kilkadziesiąt lat. Jednocześnie należy mieć świadomość, że nawet najlepsze materiały nie zapewnią trwałości, jeśli element będzie narażony na długotrwałe zawilgocenie lub nieprawidłową eksploatację.

Eksploatacja dymnika wiąże się z koniecznością prowadzenia regularnych przeglądów technicznych, zwłaszcza w obiektach, gdzie element ten wchodzi w skład systemu bezpieczeństwa pożarowego. Kontrola powinna obejmować zarówno stan techniczny obudowy i podstawy dachowej, jak i działanie mechanizmu otwierania. W przypadku dymników sterowanych elektrycznie sprawdza się poprawność działania siłowników, połączeń elektrycznych oraz współpracę z centralą oddymiania. Niezwykle istotne jest również sprawdzenie działania zasilania awaryjnego, które powinno zapewnić otwarcie klapy nawet w przypadku zaniku napięcia sieciowego. W praktyce przeglądy te realizowane są najczęściej w ramach okresowych kontroli instalacji przeciwpożarowych i podlegają dokumentowaniu w książce obiektu budowlanego.

Konserwacja dymnika polega nie tylko na usuwaniu widocznych zabrudzeń, ale przede wszystkim na zapobieganiu utracie sprawności elementów ruchomych. Należy okresowo oczyszczać prowadnice, zawiasy i mechanizmy z pyłu, liści oraz innych zanieczyszczeń, które mogą ograniczać swobodę ruchu skrzydła. Uszczelki powinny być kontrolowane pod kątem spękań i utraty elastyczności, ponieważ ich degradacja może prowadzić do nieszczelności. W przypadku dymników montowanych na dachach płaskich istotne jest również kontrolowanie stanu obróbek dachowych wokół podstawy, ponieważ nieszczelności w tej strefie mogą powodować zawilgocenie konstrukcji dachu. Zaniedbanie czynności konserwacyjnych może doprowadzić do sytuacji, w której dymnik nie otworzy się w momencie realnego zagrożenia, co z punktu widzenia bezpieczeństwa ludzi stanowi poważne ryzyko. Z tego względu dymnik należy traktować jako element instalacji bezpieczeństwa, wymagający takiej samej troski eksploatacyjnej jak inne urządzenia przeciwpożarowe.

Najczęstsze błędy

• Nieprawidłowa lokalizacja dymnika

  Umieszczenie dymnika w miejscu niezgodnym z projektem może znacząco obniżyć skuteczność oddymiania. Zbyt niska lokalizacja lub niewłaściwe rozmieszczenie względem kubatury pomieszczenia powoduje, że dym nie jest efektywnie usuwany.

• Zbyt mała powierzchnia czynna oddymiania

  Każdy dymnik posiada określoną powierzchnię czynną. Jej niedoszacowanie prowadzi do nieskutecznego działania całego systemu, mimo poprawnego montażu.

• Błędy w uszczelnieniu podstawy dachowej

  Nieszczelności wokół dymnika prowadzą do przecieków i degradacji konstrukcji dachu. Problem ten często ujawnia się dopiero po kilku sezonach użytkowania.

• Brak regularnych przeglądów

  Dymnik, który nie jest okresowo kontrolowany, może ulec zablokowaniu lub awarii. W sytuacji pożaru taki element staje się bezużyteczny.

• Stosowanie niecertyfikowanych elementów

  Systemy oddymiania wymagają stosowania wyrobów posiadających odpowiednie dopuszczenia. Oszczędności na tym etapie mogą prowadzić do poważnych konsekwencji prawnych i technicznych.

• Nieprawidłowa integracja z systemem alarmowym

  Dymnik sterowany automatycznie powinien współpracować z centralą pożarową. Błędy w konfiguracji mogą uniemożliwić jego otwarcie w momencie zagrożenia.

• Brak zasilania awaryjnego dla napędów

  W przypadku dymników z napędem elektrycznym konieczne jest zapewnienie zasilania rezerwowego. Jego brak powoduje, że system przestaje działać w momencie zaniku prądu.

• Nieodpowiedni dobór typu dymnika do rodzaju dachu

  Każde pokrycie dachowe wymaga innego rozwiązania montażowego. Zastosowanie przypadkowego modelu prowadzi do problemów technicznych i eksploatacyjnych.

Dymnik - zestawienie praktyczne

Źródła i literatura fachowa

• Dokument PSP - wymagania przy odbiorach obiektów budowlanych - oficjalny dokument Państwowej Straży Pożarnej wskazujący instalacje podlegające kontroli, w tym systemy oddymiania.
• Wymagania norm PN-EN 12101 i dopuszczenia CNBOP dla urządzeń oddymiających - omówienie certyfikacji klap dymowych, siłowników i elementów systemów oddymiania.
• Norma PN-EN 12101-2: Systemy kontroli rozprzestrzeniania dymu i ciepła - klapy dymowe - polska wersja normy określająca wymagania techniczne i metody badań dla klap dymowych stosowanych w oddymianiu budynków.
• Oddymianie klatki schodowej - znaczenie normy PN-EN 12101-2 - omówienie stosowania normy PN-EN 12101-2 w praktycznych systemach oddymiania i bezpieczeństwa ppoż.
