Krążyna

Krążyna to tymczasowy element pomocniczy stosowany podczas wykonywania konstrukcji o kształcie łuku lub innej krzywiźnie. Najczęściej kojarzona jest z murowaniem łukowych nadproży i sklepień, gdzie tworzy podporę oraz szablon wyznaczający kształt powstającego łuku. Krążyny wykorzystuje się również przy wykonywaniu zakrzywionych deskowań konstrukcji betonowych. Choć po zakończeniu prac są zazwyczaj usuwane, od ich dokładności i sztywności zależy geometria gotowego elementu.

Krążyna - co to jest?

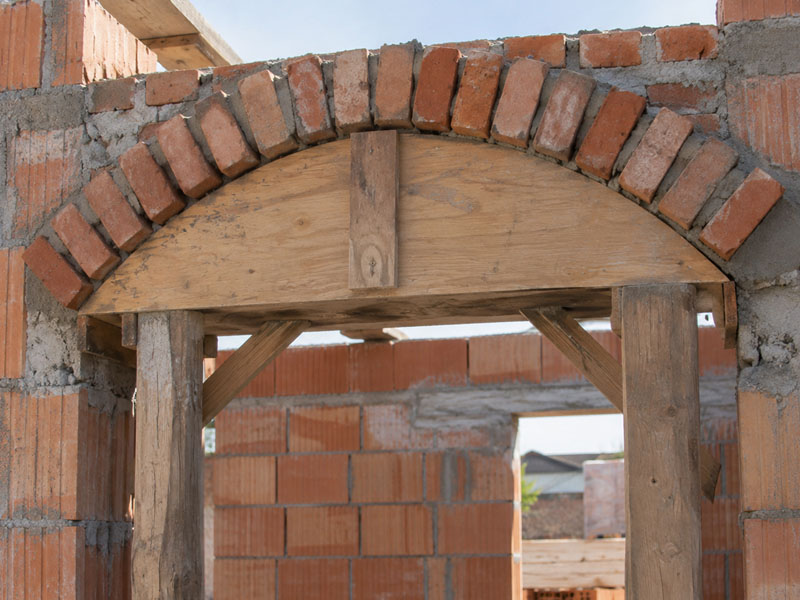

Najprostsza krążyna może mieć formę łuku wyciętego z desek, sklejki lub płyty drewnopochodnej. Jeżeli wykonywane jest jedynie niewielkie nadproże nad oknem lub drzwiami, kilka takich elementów połączonych ze sobą może wystarczyć do stworzenia stabilnej powierzchni, na której układane są cegły.

Przy większych sklepieniach krążyn jest więcej. Rozmieszcza się je wzdłuż konstrukcji, podpiera, poziomuje, a następnie łączy deskami tworzącymi powierzchnię odpowiadającą spodniej części przyszłego sklepienia.

Warto przy tym odróżnić krążynę od gotowego łuku. Krążyna nie jest częścią docelowej konstrukcji murowanej. Jest elementem roboczym potrzebnym podczas jej wykonania. Po związaniu zaprawy i uzyskaniu przez łuk wymaganej stateczności podparcie można usunąć.

Gdzie stosuje się krążyny?

Krążyna kojarzy się przede wszystkim ze starymi ceglanymi sklepieniami, ale zakres jej zastosowania jest szerszy. Wspólną cechą wszystkich tych przypadków jest potrzeba dokładnego odwzorowania krzywizny, której nie da się łatwo wykonać przy użyciu zwykłego prostego deskowania.

Łukowe nadproża nad oknami i drzwiami
To jedno z najbardziej typowych zastosowań. Krążyna wyznacza podniebienie łuku i jednocześnie podpiera cegły podczas murowania.

Sklepienia ceglane i kamienne
Przy sklepieniu pojedynczy szablon nie wystarcza. Stosuje się szereg krążyn, pomiędzy którymi układa się deski lub inne elementy poszycia. Powstaje w ten sposób tymczasowe podparcie całej powierzchni sklepienia.

Łuki dekoracyjne
Krążyny mogą być pomocne przy wykonywaniu niewielkich łuków architektonicznych, przejść, wnęk i innych murowanych elementów o zakrzywionym kształcie.

Konstrukcje betonowe i żelbetowe
Krążyny stosuje się również jako elementy kształtujące deskowanie. Pozwalają utrzymać wymagany promień zakrzywionej ściany, belki, nadproża lub innego elementu betonowanego w formie.

Renowacja zabytkowych konstrukcji
Przy odtwarzaniu tradycyjnych sklepień i łuków często trzeba wykonać tymczasową podporę odpowiadającą istniejącej geometrii obiektu. W takich pracach krążyna nadal jest bardzo użytecznym rozwiązaniem ciesielskim.

Jak działa krążyna?

Znaczenie krążyny najlepiej widać podczas murowania łuku. Pierwsza cegła może zostać oparta na murze, ale kolejne elementy układane coraz wyżej nie mają jeszcze możliwości samodzielnego utrzymania się w zaprojektowanym położeniu.

Dopóki łuk nie zostanie zamknięty i zaprawa nie zwiąże, potrzebne jest podparcie. Krążyna tworzy dokładną powierzchnię, na której można układać kolejne cegły bez ryzyka ich przemieszczania.

Po wykonaniu całego łuku sytuacja się zmienia. Prawidłowo ukształtowana konstrukcja murowana zaczyna przenosić obciążenia głównie przez ściskanie. Poszczególne elementy przekazują siły na sąsiednie cegły, a następnie na miejsca oparcia łuku.

Krążyna jest więc potrzebna przede wszystkim w czasie powstawania konstrukcji. Gotowy łuk nie powinien być od niej trwale zależny.

Krążyna pod nadproże łukowe

Przy wykonywaniu ceglanego nadproża łukowego krążyna pełni jednocześnie trzy funkcje: wyznacza kształt, podpiera cegły i ułatwia utrzymanie jednakowej geometrii całego łuku.

Prace zaczynają się od określenia kształtu otworu. Może to być łuk półkolisty, odcinkowy lub inna geometria wynikająca z projektu. Dopiero na tej podstawie przygotowuje się szablon.

Krążynę ustawia się w otworze i stabilnie podpiera. Jej górna krawędź odpowiada przyszłemu podniebieniu nadproża. Elementy muru układa się zazwyczaj od obu stron w kierunku najwyższego punktu łuku.

W tradycyjnych łukach ceglanych spoiny nie przebiegają pionowo. Ich kierunek powinien odpowiadać geometrii łuku. Przy regularnych łukach podczas murowania można posługiwać się sznurem zamocowanym w środku krzywizny, który pomaga kontrolować kierunek kolejnych spoin.

Ostatnia część w najwyższym miejscu łuku zamyka konstrukcję. W tradycyjnym nazewnictwie jest to zwornik. Dopiero po zakończeniu murowania i odpowiednim związaniu zaprawy można myśleć o usunięciu podparcia.

Krążyny pod sklepienie

Sklepienie jest znacznie większą konstrukcją niż pojedyncze nadproże, dlatego potrzebuje również większego podparcia tymczasowego. Jedna krążyna wyznacza jedynie przekrój sklepienia. Aby podparcie obejmowało jego całą długość, takich elementów wykonuje się kilka lub kilkanaście - zależnie od wielkości i rozwiązania konstrukcji.

Krążyny ustawia się równolegle do siebie i bardzo dokładnie poziomuje. Następnie łączy się je deskami, listwami albo innym poszyciem odpowiadającym przebiegowi powierzchni sklepienia.

Powstaje rodzaj zakrzywionego rusztowania. Dopiero na nim można rozpocząć właściwe murowanie.

W tym zastosowaniu dokładność pojedynczej krążyny ma jeszcze większe znaczenie. Jeśli jedna będzie miała inny promień albo zostanie ustawiona wyżej od pozostałych, powierzchnia deskowania zacznie falować. Błąd może zostać później odwzorowany przez całe sklepienie.

Krążyna w deskowaniu betonu

Krążyna nie musi służyć wyłącznie do podpierania cegieł. W robotach ciesielskich wykorzystuje się ją również do nadawania odpowiedniej geometrii deskowaniom krzywoliniowym.

Jeżeli ma powstać zakrzywiona ściana albo łukowy element żelbetowy, tradycyjne proste tarcze szalunkowe nie odwzorują właściwego kształtu. Potrzebny jest element, który jednoznacznie wyznaczy promień i utrzyma deskowanie w odpowiednim położeniu podczas betonowania.

Krążyna pełni wtedy funkcję sztywnego żebra nadającego kształt poszyciu deskowania. Do niej może być mocowana elastyczna sklejka, cienkie deski lub inne elementy zdolne do przyjęcia wymaganej krzywizny.

Tu wymagania są nieco inne niż przy murowaniu. Deskowanie musi dodatkowo wytrzymać parcie świeżej mieszanki betonowej. Krążyna nie może więc jedynie "ładnie odwzorowywać łuku" - musi również stanowić część odpowiednio usztywnionej formy.

Z czego wykonuje się krążyny?

Materiał zależy przede wszystkim od rozmiaru łuku, obciążeń, wymaganej dokładności i liczby powtórzeń. Do prostych prac murarskich nie trzeba budować skomplikowanej konstrukcji, natomiast duże sklepienie wymaga znacznie solidniejszego rozwiązania.

W praktyce jedna krążyna może być zbudowana z kilku materiałów. Boczne żebra można wyciąć z grubszej sklejki lub płyty, a następnie połączyć drewnianymi przewiązkami i wzmocnić listwami. Przy dużych konstrukcjach dochodzą jeszcze podpory, stemple i zastrzały.

Jak wykonuje się krążynę?

Przygotowanie krążyny nie zaczyna się od cięcia desek, lecz od dokładnego ustalenia geometrii. Błąd na etapie wyznaczania łuku zostanie później przeniesiony na gotową konstrukcję.

1. Wyznaczenie wymiarów otworu
Najpierw określa się szerokość, wysokość oraz poziom, od którego rozpoczyna się łuk. W przypadku istniejącego otworu należy sprawdzić jego rzeczywiste wymiary, a nie wyłącznie wartości z projektu.

2. Wyznaczenie krzywizny
Dla prostego łuku kołowego ustala się promień oraz środek okręgu. Przy bardziej złożonych kształtach potrzebny jest dokładniejszy szablon odpowiadający projektowanej geometrii.

3. Wykonanie bocznych profili
Kształt łuku przenosi się na materiał, z którego powstaną krążyny. Dwa identyczne elementy pozwalają stworzyć sztywną ramę o odpowiedniej szerokości.

4. Połączenie elementów
Profile łączy się przewiązkami lub deskami. Konstrukcja powinna być na tyle sztywna, aby nie zmieniła kształtu pod ciężarem cegieł, deskowania lub świeżego betonu.

5. Ustawienie i wypoziomowanie
Gotową krążynę umieszcza się dokładnie w miejscu przyszłego łuku. Trzeba sprawdzić jej wysokość, poziom i symetrię względem otworu.

6. Podstemplowanie i usztywnienie
Dopiero po wykonaniu stabilnego podparcia można rozpocząć właściwe roboty murarskie lub betonowanie.

Podparcie krążyny - dlaczego jest tak ważne?

Nawet bardzo dokładnie wycięta krążyna nie spełni swojej funkcji, jeśli podczas murowania zacznie się obniżać albo przesuwać. Pod ciężarem kolejnych warstw obciążenie może być znacznie większe, niż sugeruje niewielki rozmiar samego szablonu.

Podparcie powinno więc zapewniać:

• utrzymanie właściwej wysokości,
• brak przesunięcia na boki,
• brak obrotu krążyny,
• równomierne przeniesienie ciężaru na stabilne podłoże,
• możliwość późniejszego kontrolowanego rozdeskowania.

Szczególnie ważna jest ostatnia kwestia. Konstrukcja nie powinna być podparta w taki sposób, że jej usunięcie po wykonaniu sklepienia wymaga uderzania, podważania albo gwałtownego opuszczenia całej krążyny.

Przy tradycyjnych rozwiązaniach stosowano między innymi kliny umożliwiające stopniowe zwolnienie podparcia. Dzięki temu gotowy łuk przejmował obciążenie bez nagłego "oderwania" od deskowania.

Kiedy można zdjąć krążynę?

Krążyny nie należy zdejmować bezpośrednio po ułożeniu ostatniej cegły. Zaprawa musi uzyskać wystarczającą wytrzymałość, aby elementy nie zmieniły położenia po usunięciu podparcia.

Nie istnieje jedna uniwersalna liczba godzin lub dni właściwa dla wszystkich konstrukcji. Czas zależy między innymi od:

• rodzaju zaprawy lub betonu,
• rozpiętości i geometrii łuku,
• grubości konstrukcji,
• temperatury i wilgotności podczas wiązania,
• obciążeń znajdujących się nad łukiem,
• technologii wykonania.

Przy konstrukcjach projektowanych decyzja o rozdeskowaniu powinna wynikać z przyjętej technologii. Zbyt wczesne zdjęcie krążyny może doprowadzić do rozwarcia spoin, deformacji łuku, a w skrajnym przypadku do utraty jego stateczności.

Równie ważny jest sposób zdejmowania. Podparcie należy zwalniać stopniowo i obserwować zachowanie konstrukcji, zamiast gwałtownie wybijać stemple spod gotowego sklepienia.

Krążyna jednorazowa czy wielokrotnego użytku?

Przy pojedynczym łukowym oknie najczęściej nie ma sensu budowanie ciężkiego systemu przeznaczonego do wielokrotnego wykorzystania. Prostą krążynę można wykonać pod konkretny wymiar i po zakończeniu robót rozebrać.

Sytuacja wygląda inaczej, jeśli w budynku znajduje się wiele identycznych otworów. Jeden dokładnie wykonany szablon może być wtedy używany kolejno w kilku miejscach.

Jeszcze większe znaczenie ma to w prefabrykacji i robotach betoniarskich. Powtarzalna geometria uzasadnia wykonanie solidniejszej formy, której elementy zachowują wymiar po kilku cyklach pracy.

Warto więc projektować krążynę adekwatnie do zadania. Zbyt delikatna konstrukcja będzie się odkształcać, ale przesadnie masywny szablon wykonany do jednego małego łuku tylko niepotrzebnie zwiększy ilość pracy.

Najczęstsze błędy przy wykonywaniu krążyn

Częstym błędem jest również traktowanie krążyny wyłącznie jako szablonu geometrycznego. Poprawny kształt jest bardzo ważny, ale podczas robót element musi również bezpiecznie przenieść działające na niego obciążenia.

Drugim problemem jest próba korygowania krzywego muru przez zmienianie położenia krążyny już podczas układania cegieł. Jeżeli szablon został ustawiony prawidłowo, powinien pozostać nieruchomy do zakończenia robót.

Czy krążyny są nadal stosowane?

Krążyna może kojarzyć się z dawnym ciesielstwem i murowaniem ceglanych sklepień, ale zasada jej działania pozostaje aktualna. Współczesne materiały zmieniły przede wszystkim sposób wykonania szablonu.

Dawniej łukowe formy wykonywano głównie z desek obrabianych ręcznie. Dzisiaj łatwiej jest wyciąć bardzo dokładny profil z płyty lub sklejki, a przy większych realizacjach stosować systemowe elementy deskowań.

Zmniejszyła się natomiast liczba tradycyjnych łuków murowanych wykonywanych w zwykłych domach. Gotowe nadproża, żelbet oraz współczesne systemy ścienne pozwalają osiągnąć podobny efekt innymi metodami.

Krążyny nadal pozostają jednak przydatne tam, gdzie rzeczywiście powstaje element krzywoliniowy: przy tradycyjnych sklepieniach, renowacjach, łukach ceglanych, nietypowych detalach architektonicznych oraz zakrzywionych deskowaniach.

W praktyce krążyna jest dobrym przykładem elementu tymczasowego, który w gotowym budynku przestaje być widoczny, ale ma bezpośredni wpływ na jakość konstrukcji. Jeżeli szablon jest dokładny, sztywny i prawidłowo podparty, murarz może skupić się na równym układaniu elementów. Gdy sama krążyna jest krzywa lub niestabilna, nawet staranne murowanie nie pozwoli uzyskać prawidłowego łuku.
