Tram

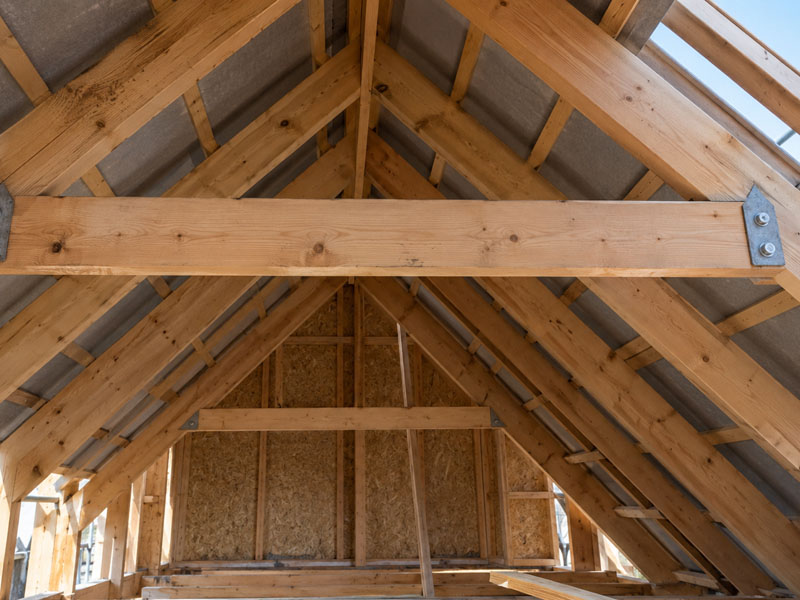

Tram to główna pozioma belka znajdująca się w dolnej części drewnianego wiązara dachowego. Łączy dolne części przeciwległych krokwi, pomaga ograniczyć ich rozsuwanie oraz uczestniczy w usztywnieniu całego układu. W tradycyjnych więźbach tram może również stanowić podstawę dla słupów, wieszaków i innych elementów konstrukcji. Choć określenie to spotyka się dziś rzadziej niż nazwy "belka wiązarowa" czy "belka ściągająca", tram jest ważnym elementem klasycznych konstrukcji ciesielskich.

Tram może na pierwszy rzut oka wyglądać jak zwykła duża belka znajdująca się pod konstrukcją dachu. Jego położenie nie jest jednak przypadkowe. W klasycznym wiązarze zamyka od dołu układ tworzony przez krokwie i pomaga przejąć siły, które w przeciwnym razie mogłyby powodować ich rozchodzenie się na boki. Z tego względu nie należy traktować tramu jako elementu, który można dowolnie usunąć, podciąć albo osłabić podczas przebudowy poddasza.

Definicja tramu

W terminologii budowlanej tram jest blisko związany z pojęciem belki wiązarowej. W starszych opisach ciesielskich i tradycyjnych konstrukcjach drewnianych właśnie określenie "tram" często oznaczało masywną belkę zamykającą wiązar od dołu.

Nie każdy współczesny dach posiada jednak element, który będzie nazywany tramem. W nowoczesnych układach część jego funkcji mogą przejmować inne elementy konstrukcji, a sposób oparcia krokwi i przenoszenia sił zależy od rodzaju więźby oraz konstrukcji całego budynku.

Rola tramu w więźbie dachowej

Znaczenie tramu wynika przede wszystkim z jego położenia w dolnej części wiązara. Dwie pochylone krokwie tworzą układ, w którym pod działaniem obciążenia pojawiają się nie tylko siły pionowe, ale również poziome. Tram pomaga zamknąć ten układ i ograniczyć rozchodzenie się jego dolnych punktów.

• Łączenie pary krokwi

  Tram łączy dolne części przeciwległych krokwi, tworząc wraz z nimi podstawowy trójkątny układ wiązara. Dzięki temu elementy nie pracują jako dwie całkowicie niezależne belki, lecz jako część wspólnej konstrukcji.

• Ograniczenie rozpierania konstrukcji

  Obciążone krokwie mają tendencję do przekazywania na podpory również sił poziomych. Tram pracujący jako element ściągający pomaga ograniczyć rozsuwanie się dolnych części wiązara i zmniejsza niekorzystne oddziaływanie rozporu na ściany.

• Usztywnienie wiązara

  Połączenie dwóch krokwi poziomą belką zwiększa geometryczną stabilność całego układu. Wiązar tworzy zamkniętą figurę, która znacznie lepiej zachowuje swój kształt pod obciążeniem niż układ z niepowiązanymi końcami krokwi.

• Podparcie innych elementów więźby

  W bardziej rozbudowanych konstrukcjach na tramie mogą opierać się słupy, wieszaki, zastrzały lub elementy ram stolcowych. Oznacza to, że belka może uczestniczyć w przekazywaniu obciążeń nie tylko bezpośrednio z krokwi, ale również z innych części konstrukcji dachu.

• Tworzenie podstawy wiązara

  Tram wyznacza dolną linię całego wiązara. W tradycyjnych dachach jego położenie miało duże znaczenie dla geometrii konstrukcji oraz dla sposobu wykonania stropu nad niższą kondygnacją.

Tram a inne elementy więźby

Tram jest częścią większego układu konstrukcyjnego. Jego funkcję najłatwiej zrozumieć, porównując go z elementami, z którymi bywa mylony: krokwią, jętką, belką stropową czy murłatą.

Tram a krokwie

Krokwie są pochylonymi elementami tworzącymi zasadniczy kształt połaci dachowych. Przenoszą ciężar pokrycia, łat, izolacji oraz obciążenia od śniegu i wiatru w kierunku swoich podpór.

Tram znajduje się natomiast poziomo przy dolnej części wiązara i łączy parę przeciwległych krokwi. Można więc powiedzieć, że krokwie tworzą dwa boki konstrukcyjnego trójkąta, natomiast tram zamyka go od dołu.

Właśnie dzięki temu połączeniu siły powstające w jednej części wiązara mogą być równoważone przez pozostałe elementy konstrukcji.

Tram a jętka

Tram i jętka są elementami poziomymi, dlatego bywają ze sobą mylone. Różni je przede wszystkim położenie.

Tram znajduje się u dołu wiązara, natomiast jętka łączy krokwie wyżej - zwykle w górnej części konstrukcji. Jętka skraca efektywną długość pracy krokwi i pomaga ograniczać ich ugięcie oraz wzajemne przemieszczanie.

Tram a belka stropowa

W tradycyjnych budynkach drewnianych tram i belka stropowa mogą znajdować się w podobnym miejscu, a czasami jedna belka może uczestniczyć zarówno w konstrukcji dachu, jak i stropu. Nie oznacza to jednak, że pojęcia te zawsze są tożsame.

Belka stropowa jest przede wszystkim elementem stropu. Jej zadaniem jest przenoszenie obciążeń od podłogi, sufitu i użytkowania kondygnacji. Tram należy natomiast do układu wiązara dachowego i jego podstawowym zadaniem jest współpraca z konstrukcją dachu.

W konkretnym rozwiązaniu projektowym obie funkcje mogą zostać połączone, ale nie należy zakładać tego wyłącznie na podstawie położenia belki.

Tram a murłata

Murłata jest poziomą belką układaną na górnej części ściany murowanej, najczęściej na wieńcu żelbetowym. Stanowi podporę dla krokwi i pomaga przekazywać obciążenia z więźby na ściany budynku.

Tram działa inaczej. Nie jest belką biegnącą wzdłuż ściany, lecz poprzecznym elementem pojedynczego wiązara. Łączy przeciwległe strony konstrukcji.

W uproszczeniu można więc powiedzieć, że murłata biegnie wzdłuż budynku, natomiast tram przebiega pomiędzy przeciwległymi stronami dachu.

Tram a wieszar

W tradycyjnych więźbach wieszarowych tram jest szczególnie istotnym elementem. Wieszar tworzą między innymi wieszak, zastrzały, miecze oraz tram. Elementy te współpracują ze sobą, tworząc układ umożliwiający przekazywanie obciążeń przy większych rozpiętościach.

Wieszak jest elementem pionowym, natomiast zastrzały przebiegają ukośnie. Tram zamyka układ od dołu i tworzy podstawę, z którą mogą być łączone pozostałe elementy konstrukcji.

W takim rozwiązaniu nie można analizować tramu oddzielnie. Jego przekrój, połączenia oraz sposób pracy wynikają z geometrii całego wieszara.

Tram w tradycyjnych konstrukcjach dachowych

Określenie "tram" najczęściej spotyka się przy opisie tradycyjnych drewnianych więźb ciesielskich. W starszych budynkach tram bywa masywną belką o dużym przekroju, wykonaną z drewna litego i połączoną z krokwiami klasycznymi złączami ciesielskimi.

Wiązar trójkątny
W najprostszym ujęciu para krokwi wraz z tramem tworzy trójkątny układ konstrukcyjny. Tram zamyka go od dołu i przeciwdziała rozsunięciu dolnych części krokwi.

Więźba wieszarowa
W konstrukcjach przeznaczonych dla większych rozpiętości tram może współpracować z wieszakiem i zastrzałami. Powstaje wówczas układ bardziej rozbudowany niż prosty trójkąt krokwiowy.

Ramy stolcowe i inne konstrukcje podpierające dach
Tram może również stanowić bazę dla słupów albo innych elementów wspierających płatwie. W takim przypadku jego praca obejmuje nie tylko funkcję ściągającą, ale także lokalne przejmowanie obciążeń od elementów ustawionych na belce.

Stare budynki i remonty więźby
W istniejących obiektach tram może być ważnym elementem diagnostycznym. Ugięcie, pęknięcie albo osłabienie takiej belki może świadczyć o wieloletnich przeciążeniach, zmianach konstrukcji lub degradacji drewna.

Materiał i przekrój tramu

Tramy tradycyjnie wykonywano z drewna litego. Ze względu na funkcję konstrukcyjną stosowano elementy o znacznych przekrojach, szczególnie w dachach o dużych rozpiętościach. Współcześnie możliwe jest stosowanie również drewna konstrukcyjnego o kontrolowanych parametrach oraz drewna klejonego, jeśli wynika to z projektu.

Drewno lite
Najbardziej charakterystyczne dla tradycyjnych więźb. W istniejących budynkach spotyka się tramy wykonane z dużych belek sosnowych, świerkowych, a w starszych obiektach także z innych gatunków drewna dostępnych lokalnie.

Drewno konstrukcyjne
W nowych konstrukcjach stosuje się drewno o określonej klasie wytrzymałości i kontrolowanej wilgotności. Pozwala to dokładniej przewidzieć jego zachowanie pod obciążeniem.

Drewno klejone
Przy większych obciążeniach lub rozpiętościach możliwe jest zastosowanie elementów klejonych, które pozwalają uzyskać wysoką nośność oraz dobrą stabilność wymiarową.

Dobór przekroju
Nie istnieje jeden właściwy wymiar tramu dla każdego dachu. Przekrój zależy między innymi od rozpiętości, geometrii wiązara, obciążeń dachu, sposobu podparcia i obecności innych elementów konstrukcyjnych. Wymiar belki powinien więc wynikać z obliczeń konstrukcyjnych.

Montaż tramu - na co zwrócić uwagę?

Tram stanowi jeden z podstawowych elementów geometrii wiązara, dlatego błędy podczas jego ustawiania mogą wpływać na położenie krokwi, słupów i pozostałych części więźby. Szczególnie ważne są prawidłowe oparcie belki, jej prostoliniowość oraz wykonanie połączeń.

Prostoliniowość belki

Tram powinien zachowywać geometrię przewidzianą w projekcie. Mocno skręcona lub wygięta belka może utrudnić prawidłowe ustawienie pozostałych części wiązara i powodować powstawanie dodatkowych naprężeń w złączach.

Połączenie z krokwiami

Miejsce połączenia tramu z krokwią ma duże znaczenie, ponieważ właśnie tutaj spotykają się elementy zamykające trójkątny układ wiązara. W tradycyjnych konstrukcjach stosowano odpowiednio wykonane złącza ciesielskie. W rozwiązaniach współczesnych mogą pojawić się również łączniki mechaniczne.

Oparcie i przekazywanie obciążeń

Jeżeli tram pełni jednocześnie funkcję podparcia dla wieszaka, słupa lub innego elementu, miejsce przekazania sił powinno odpowiadać rozwiązaniu projektowemu. Punktowe obciążenie dużej belki również może powodować lokalne ugięcia lub odkształcenia.

Połączenia z elementami usztywniającymi

Zastrzały, słupy i wieszaki muszą być połączone z tramem w sposób pozwalający na rzeczywistą współpracę konstrukcyjną. Sam kontakt dwóch elementów nie oznacza jeszcze skutecznego przekazywania sił.

Ochrona tramu przed wilgocią i uszkodzeniami

Ze względu na duży przekrój tram może sprawiać wrażenie elementu bardzo odpornego na uszkodzenia. W praktyce nawet masywna belka drewniana może ulec poważnemu osłabieniu, jeśli przez wiele lat pozostaje zawilgocona.

Wilgoć
Największym zagrożeniem jest długotrwałe zawilgocenie, szczególnie w miejscach oparcia belki w murze lub w pobliżu nieszczelności dachu. Końce masywnych belek są szczególnie narażone, ponieważ wilgoć może pozostawać w drewnie długo po ustaniu przecieku.

Owady i korozja biologiczna
Stare tramy należy oglądać pod kątem śladów aktywności owadów, zagrzybienia, miękkiego drewna oraz rozległych ubytków przekroju. Sama powierzchniowa zmiana koloru nie oznacza jeszcze utraty nośności, ale głęboka degradacja wymaga dokładniejszej oceny.

Pęknięcia
Drewno o dużych przekrojach naturalnie może pękać podczas wysychania. Nie każde pęknięcie oznacza uszkodzenie konstrukcyjne. Znaczenie ma jego głębokość, przebieg, położenie względem złączy oraz rzeczywisty stan pozostałego przekroju.

Nieprzemyślane przeróbki
W starych budynkach większym problemem niż samo starzenie drewna bywają późniejsze ingerencje: wycinanie fragmentów belki pod schody, przewody, instalacje albo próby zwiększenia wysokości pomieszczenia.

Kontrola jakości tramu - szybka checklista

Tram warto kontrolować zarówno podczas wykonywania nowej więźby, jak i przy oględzinach starego poddasza. Szczególną uwagę należy zwrócić na miejsca połączeń i podpór, ponieważ właśnie tam najczęściej koncentrują się siły.

• Prostoliniowość

  Sprawdź, czy belka nie jest nadmiernie wygięta lub skręcona. Widoczne odkształcenie może wpływać na geometrię całego wiązara.

• Stan końców belki

  Miejsca oparcia i końce tramu powinny być dokładnie obejrzane pod kątem wilgoci, próchnienia oraz ubytków drewna.

• Połączenia z krokwiami

  Złącza powinny być kompletne i pozbawione dużych luzów. W starej więźbie warto sprawdzić, czy nie doszło do wysunięcia albo rozwarcia elementów.

• Pęknięcia

  Oceń ich położenie i rozległość. Szczególnie ważne są pęknięcia przebiegające przez miejsca połączeń lub znacznie ograniczające efektywny przekrój belki.

• Ślady zawilgocenia

  Zacieki, ciemne plamy i miękkie drewno mogą świadczyć o wcześniejszej lub nadal aktywnej nieszczelności.

• Ślady ingerencji

  Sprawdź, czy tram nie został podcięty, przewiercony otworami dużej średnicy albo częściowo usunięty podczas wcześniejszych remontów.

• Współpraca z pozostałą konstrukcją

  Tram należy oceniać razem z krokwiami, słupami, zastrzałami i wieszakami. Problem jednego elementu może być skutkiem nieprawidłowej pracy innej części więźby.

Najczęstsze błędy związane z tramem

Usunięcie tramu podczas adaptacji poddasza
Masywna belka przebiegająca przez poddasze bywa traktowana jako przeszkoda podczas aranżacji wnętrza. Jeżeli jest elementem wiązara, jej usunięcie może całkowicie zmienić sposób pracy konstrukcji i doprowadzić do zwiększenia sił działających na ściany oraz krokwie.

Podcinanie belki w celu uzyskania przejścia
Wykonanie dużego podcięcia zmniejsza rzeczywisty przekrój elementu. Szczególnie niebezpieczne są ingerencje wykonywane w miejscach dużych naprężeń lub w pobliżu złączy.

Wiercenie dużych otworów pod instalacje
Pojedynczy niewielki otwór i duże przewierty prowadzone przez środek konstrukcyjnej belki to dwie zupełnie różne sytuacje. Przebieg instalacji powinien uwzględniać konstrukcję, a nie wymuszać jej przypadkowe osłabienie.

Złe połączenie z krokwiami
Jeśli tram ma ograniczać rozsuwanie się układu, jego połączenie z krokwiami musi rzeczywiście przenosić odpowiednie siły. Luźne lub uszkodzone złącza mogą znacząco zmniejszyć skuteczność całego wiązara.

Zawilgocenie końców tramu
Miejsce styku drewna z murem jest szczególnie narażone na długotrwałą wilgoć. Belka może wyglądać dobrze w części widocznej, podczas gdy jej koniec znajdujący się w murze jest poważnie zdegradowany.

Dobór przekroju "na oko"
Duża belka nie zawsze oznacza wystarczającą nośność, podobnie jak mniejszy element nie musi być automatycznie błędny. Przekrój wynika z konkretnego układu statycznego i rzeczywistych obciążeń.

W praktyce tram jest jednym z tych elementów starej lub tradycyjnej więźby, których znaczenia łatwo nie zauważyć, dopóki konstrukcja działa prawidłowo. Masywna belka na poziomie poddasza może wyglądać jak pozostałość dawnego sposobu budowania, ale często jest integralną częścią wiązara. Jeżeli ogranicza rozpór krokwi, stanowi podstawę wieszara albo przejmuje obciążenia z innych elementów, każda ingerencja w jej przekrój lub połączenia powinna być poprzedzona oceną konstrukcji.
